- 主な特徴

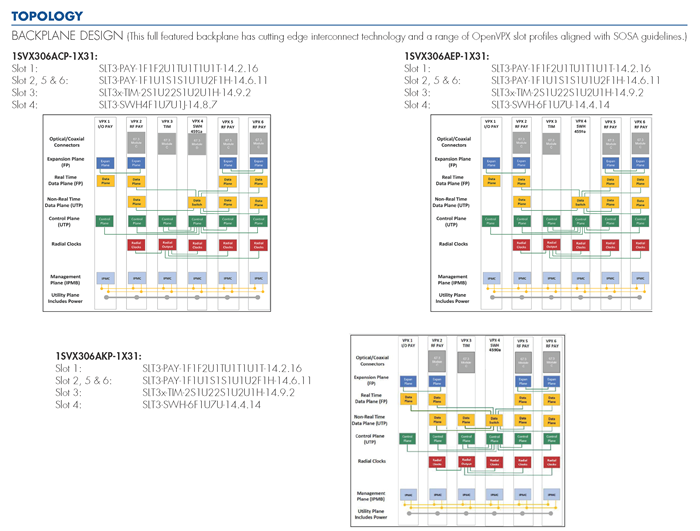

- SOSA技術標準に準拠したスロットプロファイル
- SOSAに準拠した6スロット構成の3U OpenVPXバックプレーン
- パワースタッズ
- 1/10/40GbE および 25/100GbE に対応したデュアルドメイン・イーサネットスイッチをサポート
- PNT スロット プロファイル SLT3x-TIM-2S1U22S1U2U1H-14.9.2
- ルーティング済みのエクスパンションプレーンリンクは、PCIe Gen4のデータレートに対応
- すべてのコントロールプレーンおよびデータプレーンリンクは、25Gbps のデータレート向けに設計されており、100GBASE-KR4 に対応
- メンテナンスシリアルポートはワン・ヘッダに接続
- マッチドレングスかつ低スキューで設計されたREFおよびAUXのラジアルクロック
- 外部シャーシマネージャ用の IPMC ヘッダー
|
- ボード仕様
- 24 層
- 1 oz および 1/2 oz の電源層およびグランド層
- PCB Tachyon 100G
- PCB 厚さ 0.212インチ (約 5.38mm)
- 機械的仕様
- 高さ 3U
- 1 スイッチ スロット, 1 タイミング スロット および 4 ペイロード スロット
- 高さ 5.07インチ（約128.8mm）x 幅 6.77インチ（約172mm）
|
