A15シリーズ A15シリーズはPowerPC(MPC8245)ベースのアービタースロット、スレーブスロット用VME64規格のCPUボードです。1MBのDual Port SRAMを備え、オンボードのローカルCPUと他のVMEボードとのスレーブアクセスや通信に利用することができます。

 D3シリーズ D3シリーズは PowerPC(MPC8245)ベースのシステムスロット用CompactPCI規格のCPUボードです。

 F9 F9は Intel Pentium M (Banias, Dothan) または Celeron ベースのシステムスロット用CompactPCI規格3Uハイト1スロット幅の低消費電力CPUボードです。

 F1N F1Nは演算他の性能、耐環境性、経済性に優れたPowerPC（MPC8245）ベースのCompactPCIボードです。オプションの拡張温度対応製品は鉄道、船舶、航空機など過酷な環境が想定されるアプリケーションに最適です。


  ■A15シリーズ A15A/A15B/A15C 主な特徴

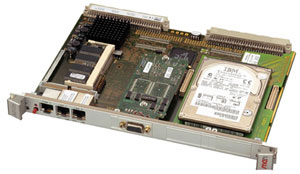

A15A
A15A

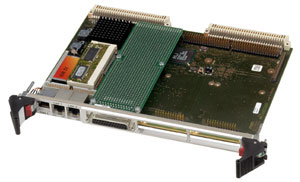

A15B
A15B

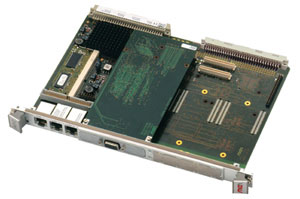

A15C
A15C

写真をクリックすると拡大写真をご覧になれます。
A15シリーズはPowerPC(MPC8245)ベースのアービタースロット、スレーブスロット用VME64規格のCPUボードです。1MBのDual Port SRAMを備え、オンボードのローカルCPUと他のVMEボードとのスレーブアクセスや通信に利用することができます。
オプションの拡張温度対応製品は鉄道、船舶、航空機など過酷な環境が想定されるアプリケーションに最適です。 ２ポートのFastEthernet、４ポートのシリアル、USB、IDE、キーボード＆マウス、CompactFlashインターフェイスを備え、オプションでHDDを基板上に搭載することができます。オンボードで搭載されるFPGAを利用して、ユーザ独自のI/OやCAN busなどの標準I/O機能を追加することができます。
A15シリーズには、A15a、A15b、A15c、のバリエーションがあり、各々、PC-MIP、M-Moduleの各規格のI/Oボードを基板上に搭載できます。

PDF A15A-PDFカタログ（305KB）
PDF A15B-PDFカタログ（305KB）
PDF A15C-PDFカタログ（304KB）
見積り依頼
1.VME bus
  • VME64 rev. 3.0準拠
  • Slot-1 オートディテクション
  • Master D08(EO) : D16 : D32 : D64 : A16 : A24 : A32 : ADO : BLT:RMW; 最大転送速度 25MB/s
  • Slave D08(EO) : D16 : D32 : D64 : A16 : A24 : A32 : BLT : RMW; 最大転送速度 25MB/s
  • 1MB Dual Port SRAM
  • Interrupter D08(O):I(7-1):ROAK
  • Interrupt handler D08(O):IH(7-1)
  • Single level 3 fair requester
  • Single level 3 arbiter
  • Bus timer
  • Location Monitor
  • DMA
  • Mailbox
2.CPU
Motorola PowerPC MPC8245（400MHz）
3.Memory
CPUに内蔵のLevel 1 Cache
SDRAM SO-DIMM (64bit）最大512MB搭載可
133MHz memory bus
4.オンボードFlash
最大搭載4MB（8bit）Boot Flash
オプション 32MB (64bit) Application Flash
5.Serial EEPROM
4Kbit（工場出荷設定用）
6.CompactFlash (TM)
True IDE規格（オンボードIDE使用）
7.I/O
10/100Mbits/s Ethernet 2ポート（RJ45)
シリアル 4ポート（FP、リア、オンボード合計）
IDE 1ポート（HDD,CF)
Keyboard/mouse（PS/2 compatible、外部ラインドライバ必要）
USB 1ポート（USB1.1、外部ラインドライバ必要）
8.Local PCI Bus
PCI Spec. 2.2 準拠
32-bit data bus, 33MHz, 3.3V
9.Mezzanine による拡張
A15a: PC-MIP Type I/II準拠（local PCI bus上）3スロット
A15b: M-Modules準拠 3スロット
  • 機能：D16, D32, A08, A24, INTA, INTC
A15c: PMC準拠 2スロット
Rear I/O P2にて mezzanine I/Oを利用可能
10.その他の機能
シリアルRTC　（56-byte NVRAM付）
シリアルWatchdogタイマ
温度センサ
Hex switch （ユーザー定義可能）
ユーザーLED（ユーザー定義可能、COM1コネクタと共存）
11.電気的特性その他
消費電力
  • +5V (4.75V..5.25V), 1.3A （Typical)
  • ±12V (使用するMezzanineカードに依存）
MTBF
  • 63,000h @ 50°C
質量
  • A15a: 330g
  • A15b: 330g
  • A15c: 330g
12.耐環境性能
温度
  • オペーレーティング
    0〜+60°C （オプション -40〜+85°C）
    空冷条件: 10m3/h 以上の空気流量
  • 保存
    -40〜+85°C
湿度
  • オペーレーティング
    結露なし条件にて最大95%
  • 保存
    結露なし条件にて最大95%
高度
-300m 〜 + 3,000m
衝撃
Shock 15g/11ms、Bump 10g/16ms
振動
sinusoidal 2g/10..150Hz
13.安全規格
フレーマビリティ
UL 94V-0
14.安全規格
EN 55022 / 1999-05 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst) (CE conformity)
15.ソフトウェアサポート
MENMON（基板搭載のROMモニタ）
Linux
VxWorksQNX（On Request Support)
OS-9
TOP

  ■D3シリーズ D3a/D3b/D3c 主な特徴

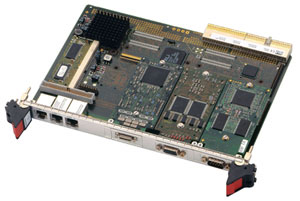

D3A
D3A

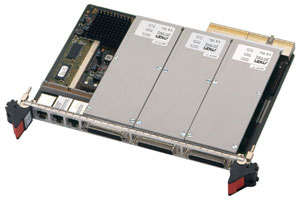

D3B
D3B

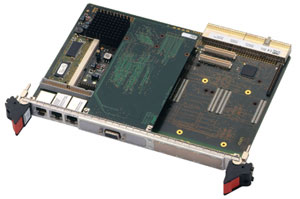

D3C
D3C

写真をクリックすると拡大写真をご覧になれます。
D3シリーズは PowerPC(MPC8245)ベースのシステムスロット用CompactPCI規格のCPUボードです。
オプションの拡張温度対応製品は鉄道、船舶、航空機など過酷な環境が想定されるアプリケーションに最適です。
2ポートのFastEthernet、4ポートのシリアル、USB、IDE、キーボード＆マウス、CompactFlashインターフェイスを備え、オプションでHDDを基板上に搭載することができます。
D3シリーズには、D3a、D3b、D3c、のバリエーションがあり、各々、PC-MIP、M-Module、PMCの各規格のI/Oボードを基板上に搭載できます。
PDF PDFカタログ-D3A（303KB）
PDF PDFカタログ-D3B（300KB）
PDF PDFカタログ-D3C（301KB）
見積り依頼
1.CompactPCI
  • CompactPCI 6U CPU board
  • PICMG Spec. 2.0 R3.0 準拠
  • PCI バススピード：33MHz
  • 32-bit CompactPCI system slot またはスタンドアロン
  • V(I/O): +3.3V 又は +5V (Universal Board)
2.CPU
Motorola PowerPC MPC8245（300MHz、400MHz）
3.Memory
CPUに内蔵のLevel 1 Cache
SDRAM SO-DIMM (64bit）最大 256MB搭載可
100MHz memory bus
4.Flash 2MB
最大搭載2MB（8bit）
5.Serial EEPROM
2KB（工場出荷設定用）
6.CompactFlash(TM)
True IDE規格（オンボードIDE使用）
7.I/O
10/100Mbits/s Ethernet 2ポート（RJ45)
シリアル 4ポート（FP、リア、オンボード合計）
IDE 1ポート（HDD,CF)
Keyboard/mouse（PS/2 compatible、外部ラインドライバ必要）
USB 1ポート（USB1.1、外部ラインドライバ必要）
8.Local PCI Bus
PCI Spec. 2.2 準拠
32-bit data bus, 33MHz, 3.3V
9.PXI
PXI Specification準拠の2本のトリガラインをサポート
10.Mezzanine による拡張
D3a: PC-MIP Type I/II準拠（local PCI bus上）3スロット
D3b: M-Modules準拠 3スロット
  • 機能：D16, D32, A08, A24, INTA, INTC
D3c: PMC準拠 2スロット
11.その他の機能
シリアルRTC（56-byte NVRAM付）
シリアルWatchdogタイマ
温度センサ
Hex switch （ユーザー定義可能）
外部ユーザーLED（ユーザー定義可能）
12.電気的特性その他
消費電力
  • +5V (4.75V..5.25V), 1.65A （Typical)
  • ±12V (使用するMezzanineカードに依存）
MTBF
  • 63,000h @ 50°C
質量
  • D3a: 318g
  • D3b: 315g
  • D3c: 315g
13.耐環境性能
温度
  • オペーレーティング
    0〜+60°C （オプション -40〜+85°C）
    空冷条件: 10m3/h 以上の空気流量
  • 保存
    -40〜+85°C
湿度
  • オペーレーティング
    結露なし条件にて最大95%
  • 保存
    結露なし条件にて最大95%
高度
-300m 〜 + 3,000m
衝撃
Shock 15g/11ms、Bump 10g/16ms
振動
sinusoidal 2g/10..150Hz
14.安全規格
フレーマビリティ
UL 94V-0
15.電磁波
EN 55022 / 1999-05 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst) (CE conformity)
16.ソフトウェアサポート
MENMON（基板搭載のROMモニタ）
Linux
VxWorks
QNX
OS-9
TOP

  ■F9 主な特徴
F9
F9は Intel Pentium M (Banias, Dothan) または Celeron ベースのシステムスロット用CompactPCI規格3Uハイト1スロット幅の低消費電力CPUボードです。Intel i855チップセットを搭載しており、GigabitEthernet、USB1.1およびUSB2.0各1ポート、2チャンネルのIDE、TrueIDE規格のCompactFlashインターフェイス、DVI出力のVGAポートを備えています。コンパニオンI/Oボードとともに2スロットの設定にすることで、ハードディスクを2スロット内で利用することができます。
1.8-GHz Pentium M Dothan745、1.6-GHz Pentium M Banias、1.1-GHz Low Voltage Pentium M Banias、または 600-MHz Pentium M Celeronを搭載し、1GBまでのPC2100/2700規格のSDRAMを搭載できます。
PDF PDFカタログ（385KB）
見積り依頼

1.CompactPCI
  • CompactPCI 3U CPU board
  • PICMG Spec. 2.0 R3.0 準拠
  • PCI バススピード：33MHz
  • 32-bit CompactPCI system slot
  • V(I/O): +5V （オン・デマンドで+3.3V品製作可能）
2.CPU、CHIPSET
Intel Pentium M, Celeron M（600MHz..1.8GHz）
Intel i855チップセット
  • 82855GME Graphics/Memory Controller Hub (GMCH)
  • 82801D I/O Controller Hub (ICH4)
  • 82802 Firmware Hub (FWH)
3.メモリ
PC2100/2700 SO-DIMM 最大 1GByte搭載可
4.グラフィクス
Integrated VGA graphics controller
  • フロントパネル（DVI)または リアI/O（ANALOG)より出力
  • 最大解像度: 1600 x 1200, 24-bit color
  • PanelLink Digital technology
5.FlashMemory
オンボード8/16-Mbit Flash MemoryにPhoenix BIOS搭載
6.CompactFlash(TM)
True IDE規格（TypeI,IIカード対応）
7.I/Oインターフェイス
10/100/1000Mbits/s GigabitEthernet 1ポート
ネットワーク・ブート対応（フロントパネルのRJ45またはリアI/O)
IDE 　2チャンネル
オンボードのセカンダリおよびCF用のプライマリ（プライマリはリアI/O可）
Keyboard/mouse（PS/2）
（リアI/Oのみ）
COM1（TTL)
（リアI/Oのみ）
USB 2ポート（USB1.1、USB2.0各1チャンネル）
OpenHCI 1.0a準拠（フロントパネルまたはリアI/O)
8.電気的特性その他
消費電力
  • +5V (4.75V..5.25V), TBD
  • +3.3V (3.2V..3.4V), TBD
MTBF
  • TBD @ 50°C
質量
  • TBD
9.耐環境性能
温度
  • オペーレーティング
    0〜+60°C （オプションで動作温度範囲拡張版供給可）
    空冷条件: 10m3/h 以上の空気流量
  • 保存
    -40〜+85°C
湿度(相対湿度）
  • オペーレーティング
    結露なし条件にて最大95%
  • 保存
    結露なし条件にて最大95%
高度
-300m 〜 + 3,000m
衝撃
Shock 15g/11ms、Bump 10g/16ms
振動
sinusoidal 2g/10..150Hz
10.安全規格
PCBフレーマビリティ
UL 94V-0
11.電磁波
EN 55022 / 1999-05 (電磁波耐性)
EN 55024 / 1999-05 (イミュニティ）
12.ソフトウェアサポート
PhoenixBIOS（基板搭載のROMモニタ）
Linux
VxWorks
QNX
Windows
TOP

  ■F1N 共通仕様

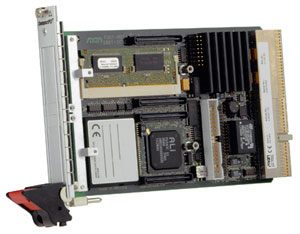

F1N

写真をクリックすると拡大写真をご覧になれます。
F1Nは演算他の性能、耐環境性、経済性に優れたPowerPC（MPC8245）ベースのCompactPCIボードです。オプションの拡張温度対応製品は鉄道、船舶、航空機など過酷な環境が想定されるアプリケーションに最適です。
CompactFlash(TM)、シリアル、IDE、USBなどの標準的I/Oに加え、PC-MIP規格のメザニンスロット２基を装備しており、SCSI、FastEthernet、フィールド・バスなどのI/O拡張も可能です。
PDF PDFカタログ（165KB）
見積り依頼
1.CompactPCI
  • CompactPCI 3U CPU board
  • PCI specification 2.1準拠
  • PCI バススピード：33MHz
    32-bit CompactPCI system slot 専用
    V(I/O): +3.3V 又は +5V (Universal Board)
2.CPU
Motorola PowerPC MPC8245/300MHz
3.Memory
CPUに内蔵のLevel 1 Cache
SDRAM SO-DIMM (64bit）最大 512MB搭載可
4.Flash
最大搭載2MB（8bit）
5.Serial EEPROM
4Kbit（工場出荷設定用）
6.CompactFlash(TM)
True IDE規格
7.シリアル２ポート
  • 10ピンリボンケーブルにて出力
  • RS232またはRS485, アイソレート可
IDE 1ポート
Keyboard/mouse 1ポート
USB 1ポート
8.I/O拡張
PC-MIPによりI/O拡張可能
  • 2スロットのPC-MIP TypeI/IIスロット
9.その他の機能
RTC / 8k NVRAM
Hardware Monitor（温度センサ） / WDT
Hex switch （ユーザー設定読み取り用）
10.電気的特性その他
消費電力
  • +5V (4.75V..5.25V), 0.44A （Typical)
  • +3.3V (3.0V..3.6V), 1.25A (メモリなし、Typical)
    2.0A（メモリ最大実装、Typical)
MTBF
  • 159,000h @ 50°C
質量
  • 180g
11.耐環境性能
温度
  • オペーレーティング
    0〜+60°C （オプション -40〜+85°C）
    空冷条件: 10m3/h 以上の空気流量
  • 保存
    -40〜+85°C
湿度
  • オペーレーティング
    結露なし条件にて最大95%
  • 保存
    結露なし条件にて最大95%
高度
-300m 〜 + 3,000m
衝撃
15g/0.33ms, 6g/6ms
振動
1g/5..2,000Hz
12.安全規格
フレーマビリティ
UL 94V-0
電磁波
EN 55022 / 1999-05 (電磁波耐性)
EN 55024 / 1999-05 (電磁波輻射)
13.ソフトウェアサポート
MENMON（基板搭載のROMモニタ）
Linux
VxWorks
QNX
OS-9
TOP
