  ■SFM6126 主な特徴
SFM6126


写真をクリックすると拡大写真をご覧になれます。

SFM6126 は、16ポートの 10Gb Ethernet の コントロールプレーンスイッチングをサポートする OpenVPX スイッチボードです。 VPX REDI VITA 48.1 （空冷）、48.2 （コンダクションクール）、 48.4 （液冷）、48.7 （Air Flow-By） の冷却方式をサポートします。
  PDF PDFカタログ（1,026KB）
 見積り依頼

AWSFM6126-1 250527
  1. OpenVPX スロット プロフィール
    • VITA 65 スロット プロフィール: SLT6-SWH-16U16F-10.4.5
    • VITA 65 モジュール プロフィール: MOD6-SWH-16U16F-12.4.5-X, X は PCIe ジェネレーション/データレートによって異なります。
  2. モジュール
    • サポート 24 Gen3 PCIe x4 インタフェース バックプレーンへ
      各リンクは Gen2 または Gen1 データレイトに構成可能
    • サポート 2x XMC メザニン, x8 PCIe
    • サポート OpenVPX 管理プレーン
      各 VITA 65 ごとに Dual IPMB インタフェース
    • フロントパネル シリアル インターフェイスは オンボード VITA 46.11 IPMC へ
      コンダクション・クール または
      Air-Flow-By のバックプレーンへリターン
    • 両面 PCB アセンブリ
    • VITA 46/VITA 65 規格準拠のシャーシ用に設計
    • VITA 66 光ファイバーインターフェース:（部品未実装の）P6コネクタを介してバックプレーン外へルーティング
      (Supports routing of a fiber interface through the backplane out (depopulated) P6 per VITA 66)
  1. 寸法
    • 標準 6U OpenVPX 1.0" ピッチ
    • 6U フォームファクタ 160mm x 233.33mm
  2. 電源
    • 入力電圧 12V ペイロード電力, 3.3V_AUX マネジメント電力
  3. VITA 製品の環境性能については下記の表を参照ください。



Mercury Sysems VPX製品の耐環境性能

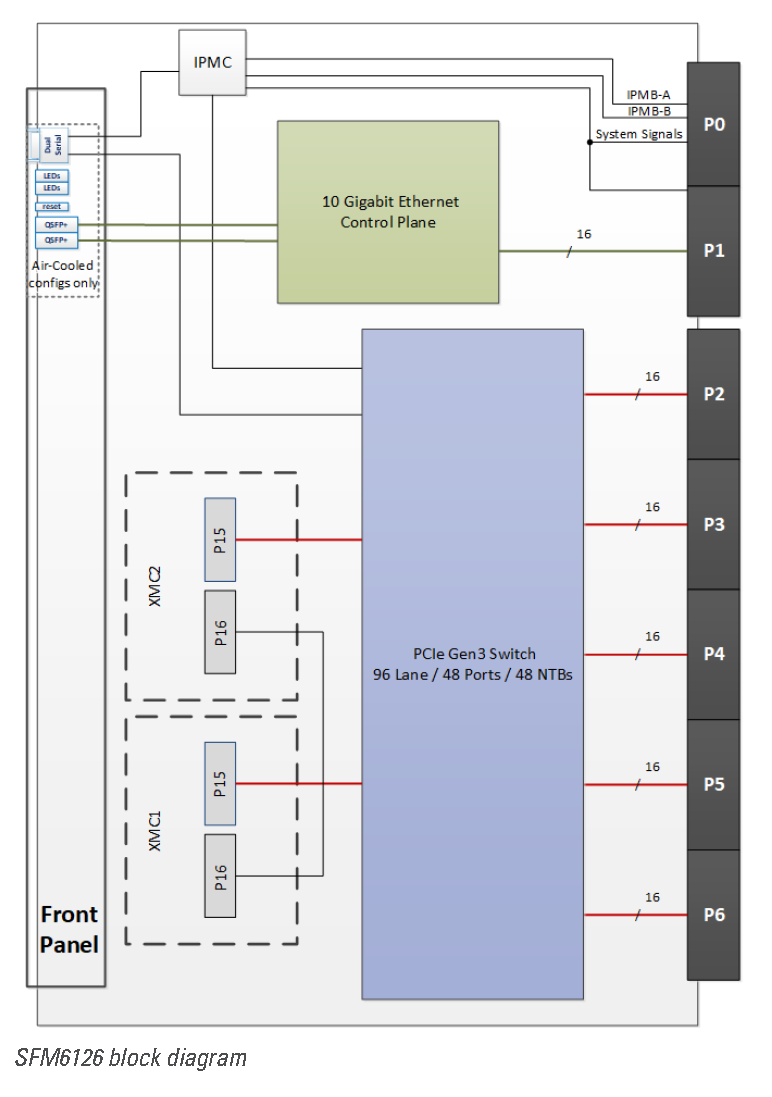

ブロック図
