- プロセッサ
- Single 2.4GHz 4th Gen Intel i7 Quad-Core mobile (Haswell mobile) CPU (i7-4700EQ)
- コアあたりのスレッド数: 2 (8 total per CPU)
- オンダイ GT2 GPU
- プロセッサ・サポート: AVX2, 256 bit 組み込みベクトルエンジン
- Fused Multiple-Add (FMA)
- モジュールあたりの最高パフォーマンス
- プロセッサ: 307 GFLOPS
- GT2 GPU: 208 GFLOPS
- PCIe Gen 3 (x8)
- OpenCL
- PCH (Platform Controller Hub) LynxPoint mobile QM87
- IPMI (Intelligent Platform Management Interface)
- オンボード IPMI コントローラ
- 電圧および温度監視
- グラフィカル・アドレス モニター
- パワー/リセット 制御
- オンボード FRU EEPROM インタフェース
- FPGA, CPU および CPLD インタフェース
- データプレーン PCIe から スイッチファブリックブリッジ
- デュアル Mellanox ConnectX-3 VPI ホストアダプタ
- DDR/QDR/FDR10 InfiniBand または 40 Gb/s Ethernet プロトコルをサポート
- OpenVPX Multi-Plane アーキテクチャ
- System management via IPMB-A and IPMB-B links on P0 management plane
- Support DDR/FDR10 InfiniBand or 10/40 Gb/s Ethernet protocols on P1 data
plane
- Full x16 or dual x8 Gen3 PCIe expansion plane to P2 connector
- Dual 1000BASE-BX Ethernet control plane
|
- PMC/XMC サイト
- Mezzanine sites 1 PMC/XMC and 1 XMC
- PCI-X to PCIe bridge Connects PMC site to on-board PCIe
- PMC PCI support 33 and 66 MHz
- PMC PCI-X support 66, 100, and 133 MHz
- PMC user-defined I/O from J14 to backplane
- PCIe XMC sites per VITA 42.3 with XMC user-defined I/O from Jn6 to backplane
- 追加 I/O 能力
- 1 x RS-232 シリアル・インタフェース から
フロントパネル (空冷版) または バックプレイン (伝導冷却版)
- RS-232 または RS-422 信号へ構成可能 (バックプレインへルーティングの場合)
- 追加 1 x RS-232/RS-422 シリアル・インタフェース バックプレインへ
- 1 x フロントパネル USB 3.0 インタフェース (空冷版のみ可)
- 1 x USB 2.0 および 1 x USB 3.0 インタフェース バックプレインへ
- 1 x DVI インタフェース バックプレインへ
- 2 x SATA インタフェース バックプレイン へ
- 8 x シングルエンド GPIO インタフェース バックプレイン へ
- システム信号 バックプレーンへ
- NVMRO, Chassis Test, Environmental Bypass, Memory Clear
- 機械的性能
- 6U OpenVPX および VPX-REDI
- 1.0" スロットピッチ
- VITA 65 module profile MOD6-PAY-4F1Q2U2T-12.2.1-n, where n can vary based
on ConnectX-3 configuration
- VITA 65 slot profile SLT6-PAY-4F1Q2U2T-10.2.1
- 規格
- OpenVPX system standard encompasses VITA 46.0, 46.3, 46.4, 46.6, 46.11
- VITA 65 コンパチブル
- VITA 46/48.1/48.2 (REDI)
- InfiniBand, PCIe, 10 Gigabit Ethernet

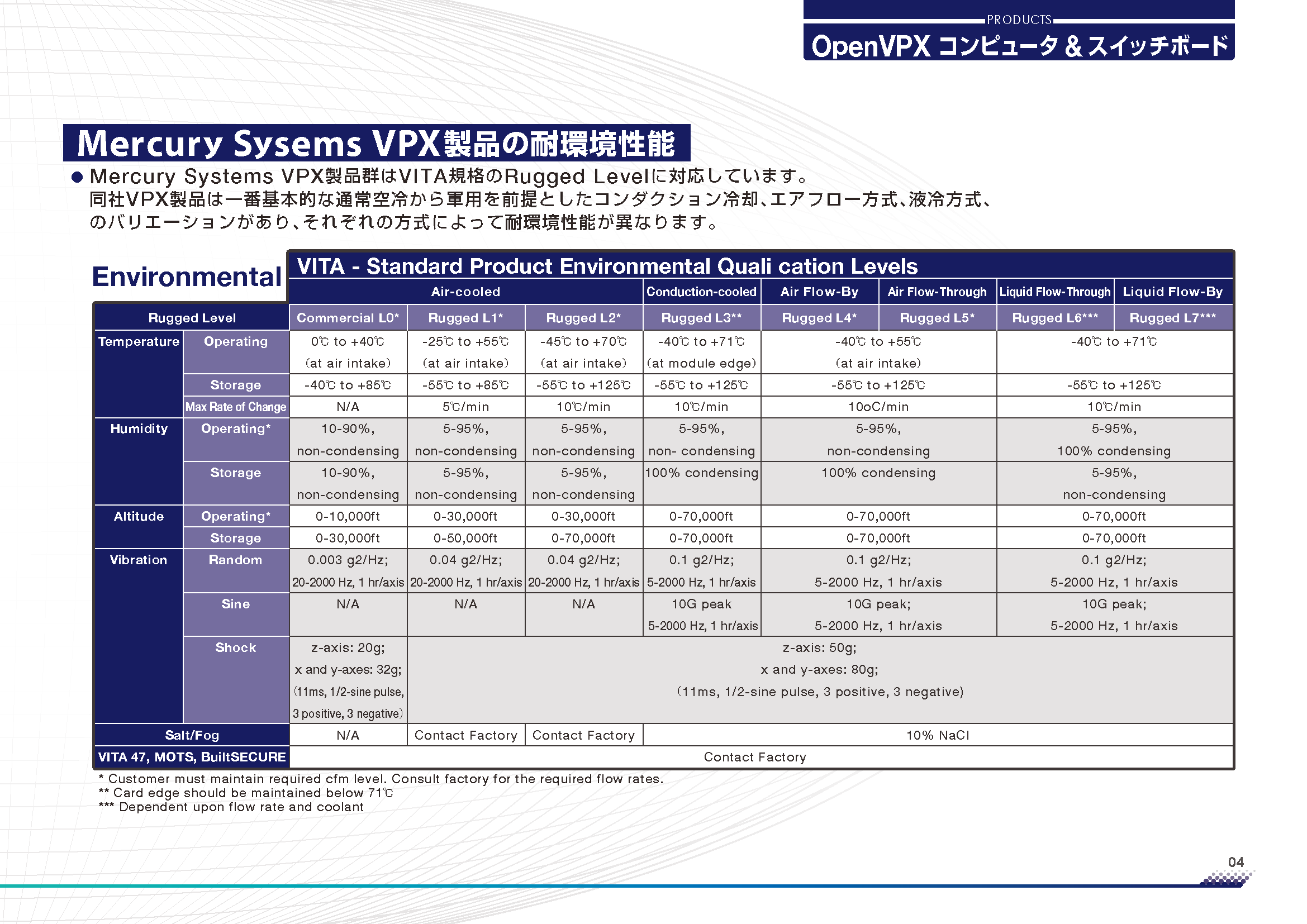

- VITA 製品の環境性能については下記の表を参照ください。
|

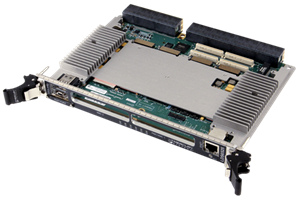

写真をクリックすると拡大写真をご覧になれます。
