  ■HDS6705 主な特徴
HDS6705

写真をクリックすると拡大写真をご覧になれます。



HDS6705 は, Intel Xeon SP を搭載する 6U OpenVPX Scalable HPEC Multiprocessing ボードです。VITA 65、SOSA に対応のしています。
VPX REDI VITA 48.1 （空冷）、48.2 （コンダクションクール）、 48.4 （液冷）、48.7 （Air Flow-By） の冷却方式をサポートし、I/Oはバックプレーンに集中します。
PDFPDFカタログ（710KB）
 見積り依頼

AWHDS6705-1 250428
  1. 主な特長
    • Intel Xeon スケーラブルなサーバークラス CPU、1.9 GHz、22 コア
    • ブレードあたり最大 192 GB の DDR4-2666 SDRAM
    • 最大 100 Gb/s のイーサネット高速スイッチ・ファブリック
    • Gen3 PCIe コプロセッシングとI/O拡張プレーン通信
    • MOTS+ 極限環境保護
    • SOSA に準拠し、VITA 65 に準拠
  2. Processor (default)
    • Intel Xeon SP 6238T 1.9 GHz 22-core (Cascade Lake) server-class processor with AVX512 acceleration
  3. BuiltSECURE Embedded Framework
    • FPGA complex to support secure boot and application load options
  4. メモリ
    • 最大 96 GB DDR4 SDRAM, ECC 付
  5. PCIe to Switched Fabric Bridge
    • Mellanox ConnectX-5 Ethernet adapter
  6. System Management
    • Out-of-band VITA46.11 IPMI controller running on auxiliary voltage
  7. IPMI
    • On-board IPMI controller
  1. OpenVPX Multi-Plane Architecture
    • System management via IPMB-A and IPMB-B link on P0 management plane
    • 10/40 GB Ethernet on data plane;
      10 GB Ethernet on control plane
    • Full x16 or dual x8 PCIe Gen3 interfaces on P2 and P5 expansion planes
  2. 機械的特性
    • 6U OpenVPX, 1.0 インチ ピッチ
    • VITA 65/48/46
    • SOSA aligned
  3. オプション
    • MOTS+ 堅牢パッケージ 極限環境保護
    • VITA 48 cooling options: AC (48.1), CC (48.2), AFB (48.7), LFT (48.4)
  4. Mercury’s Processing Ecosystem
    To build a secure, AI-capable processing subsystem, combine:
    • 1x HDS6705 (multiprocessing)
    • 4x GSC6204 (GPU)
    • 2x SFM6126 (network switch)
    • 1x IOM-400 (I/O interface)
    • 1x SMA-301 (system management)
    • 2x SCM6010 (storage)
    • 1x ruggedized chassis



Mercury Sysems VPX製品の耐環境性能

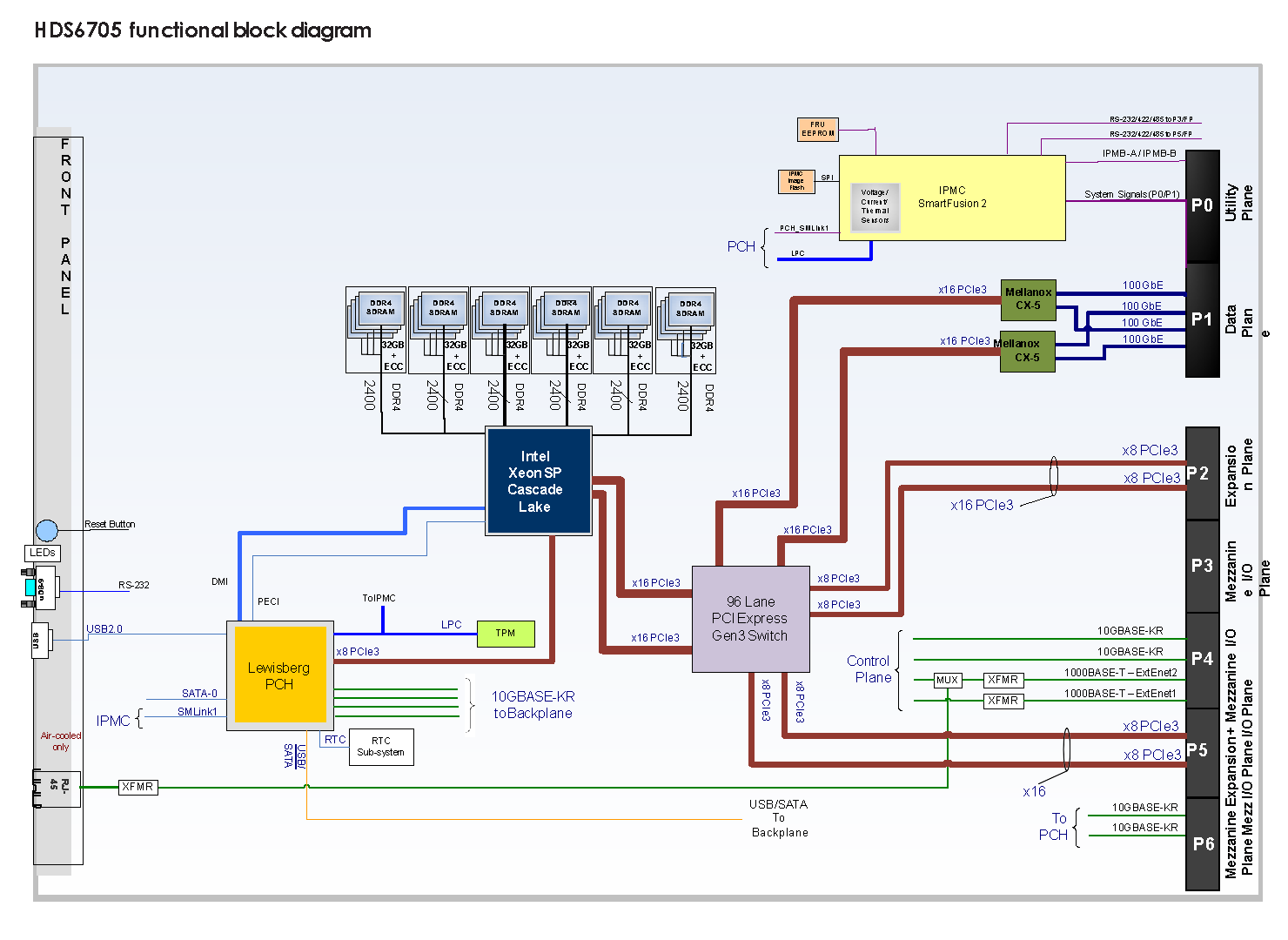

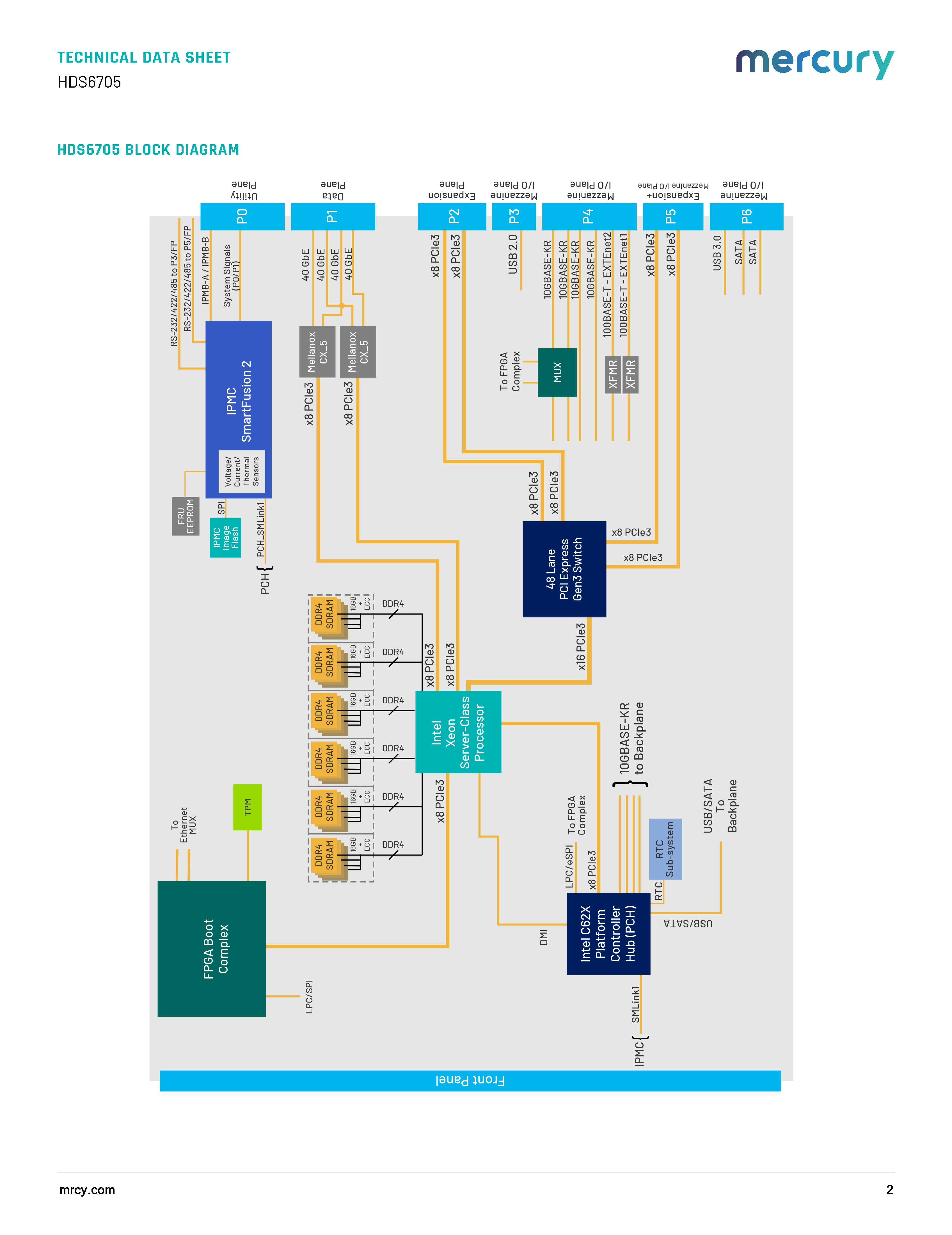

ブロック図
