  ■GSC6202 主な特徴
GSC6202



GSC6202 は, 6U OpenVPX GPGPU コプロセッシングボードです。
NVIDIA Pascal もしくは Maxwell を実装(MXMにて実装)した MXM を2基搭載可能な VITA 65 対応の 高機能ボードです。
VPX REDI VITA 48.1 （空冷）、48.2 （コンダクションクール）、 48.4 （液冷）、48.7 （Air Flow-By） の冷却方式をサポートしています。
PDFPDFカタログ（1,125KB）
 見積り依頼

AWGSC6202-1 250428
  1. 主な特長
    • 業界標準の GPU MXM カードによる NVIDIA Pascal または Maxwell GPU 処理 (MXMにて実装)
    • 5.8-12.8 TFLOPS、16-32GB の GDDR5 および PCIe Gen 3 インターコネクト
    • OS OpenCL、NVIDIA CUDA による C/C++ アプリケーション開発
    • 高度なメカニカルパッケージングにより MXM の堅牢な展開
    • ANSI/VITA 65.0 準拠
    • MOTS+ 極限環境保護 (オプション)
    • 信頼できる DMEA ファシリティから設計、構築、コーディング、サポート
  2. GPGPU
    • 2 NVIDIA GPGPU MXM designed specifically for embedded GPGPU applications
      • Option 1: Dual NVIDIA P5000 Pascal architecture MXM
        • 4096 total processing cores (2048 per MXM)
        • 12.8 peak theoretical single-precision TFLOPS (6.4 peak theoretical TFLOPS per MXM)
        • x32 total PCIe 3.0 lanes (x16 PCIe 3.0 per MXM)
        • 32 GB total GDDR5 Memory (16 GB per MXM)
        • 256-bit memory interface
        • 384 GB/s memory bandwidth (192 GB/s per MXM)
      • Option 2: Dual NVIDIA M6 Maxwell architecture MXM
        • 3072 total processing cores (1536 cores per MXM)
        • 5.8 peak theoretical single-precision TFLOPS (2.9 peak theoretical TFLOPS per MXM)
        • x32 total PCIe 3.0 lanes (x16 PCIe 3.0 per MXM)
        • 16 GB total GDDR5 memory (8 GB per MXM)
        • 256-bit memory interface
        • 320 GB/s memory bandwidth (160 GB/s per MXM)
      • 4 Display Port display outputs (2 outputs per MXM)
        To front-panel (air-cooled only) and OpenVPX backplane
      • 2 analog VGA display outputs (one per MXM)
        To front-panel (air-cooled only) and OpenVPX backplane
  1. 64-Lane Configurable PCIe Switch
    • Configurable switch allows for multiple system-level configurations in terms of non-transparent bridging and enumeration
    • x16 PCIe 3.0 connections to each MXM site (32 lanes total)
    • x32 PCIe 3.0 total connections to backplane
      • x16 PCIe 3.0 OpenVPX P2 expansion plane
      • x16 PCIe 3.0 OpenVPX P5 expansion plane
  2. IPMI (System Management)
    • On-board IPMI controller
    • Voltage and temperature monitor
    • Geographical address monitor
    • Power/reset control
    • On-board CPLD, FRU EEPROM interfaces
  3. OpenVPX Multi-Plane Architecture
    • System management via IPMB-A and IPMB-B link on P0 management plane
    • Dual full x16 or dual x8 PCIe on P2 and P5 expansion plane
    • 4 DisplayPort display outputs on P6 mezzanine I/O plane
    • 2 analog VGA outputs on P3 mezzanine I/O plane
  4. 機械的特性
    • 6U OpenVPX (air-cooled, Air Flow-By, conduction-cooled, or Liquid Flow Through)
    • 1.0 インチ ピッチ, シングルスロット
    • OpenVPX および VPX-REDI
  5. 消費電力
    • typ. 140W アクセラレータ毎
  6. 耐環境性能
    • 下記「 Mercury Sysems VPX 製品の耐環境性能」参照



Mercury Sysems VPX製品の耐環境性能

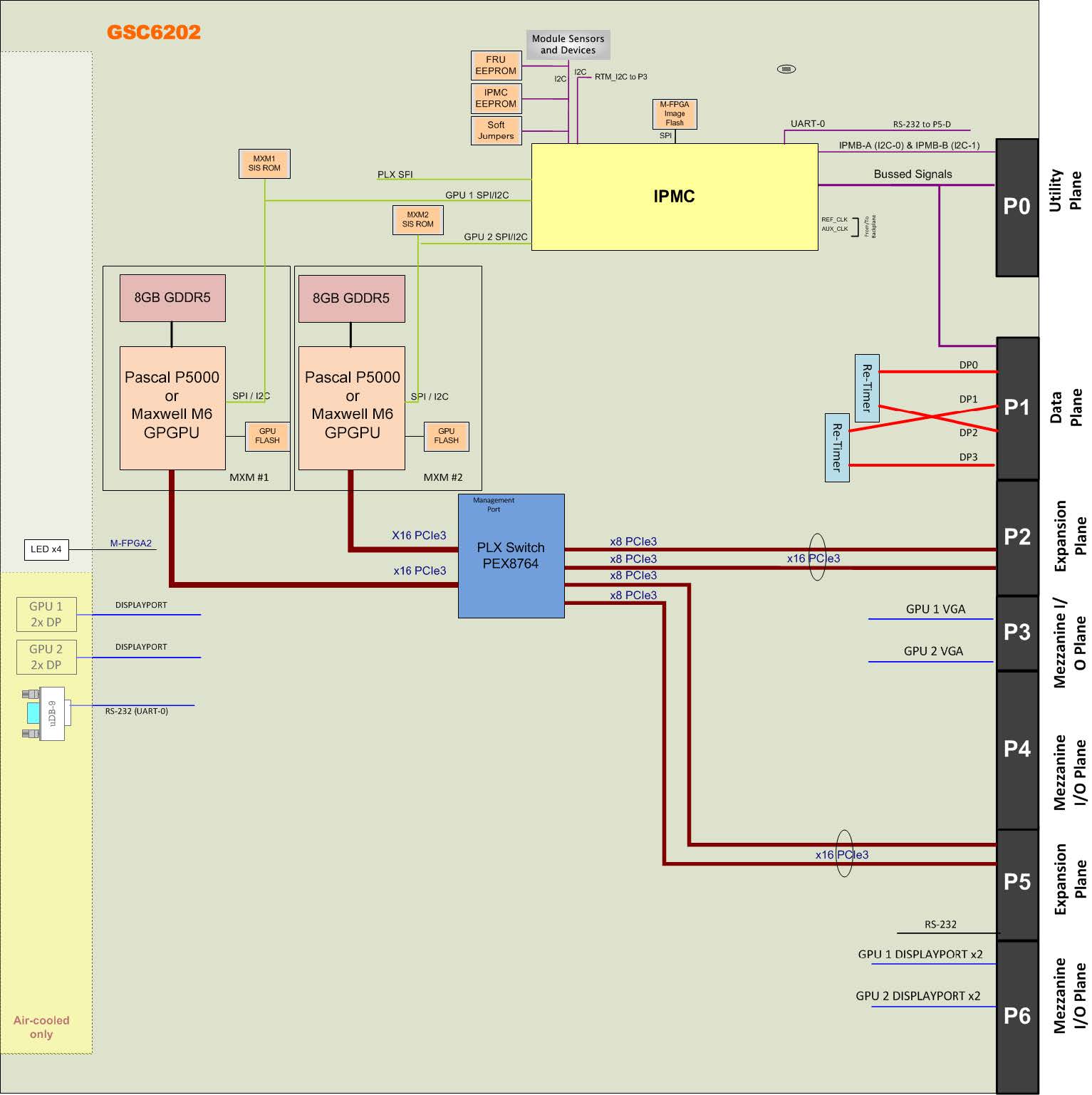

ブロック図
