- 主な特徴
- SOSA技術標準バージョン1.0に準拠したスロットプロファイル

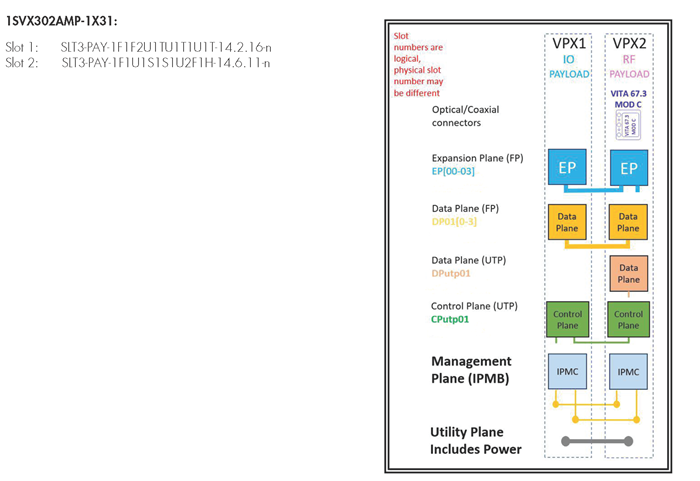

- SOSAに準拠した2スロット構成の3U OpenVPXバックプレーン
- Slot 1: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, I/O 集約型スロット
- Slot 2: SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n, 高性能演算向けペイロードスロット
- パワースタッズ
- 配線長が一致, 低スキュー, 基準および補助クロック
- 外部シャーシマネージャ用の IPMC ヘッダー
- 制御系およびデータ系のリンクが配線済み, 25Gbps のデータレート向けに設計され, 100GBASE-KR4 をサポート
- ルーティングされた拡張プレーンリンクは PCIe Gen4 のデータレートに対応
- メンテナンスシリアルポートはワン・ヘッダに接続
- 未配線の信号はリア・トランジション・モジュール（RTM）コネクタへ接続される。かつ、リア・トランジション・モジュール（RTM）または Meritec
製ケーブルに対応するよう構成されている。
- VITA 67.3 開口部付きスロットの前面下部 VPX ウェーハコネクタに“薄肉”コネクタを使用することで、VITA 67.3 非対応ボードの挿入を可能にしている
|
- ボード仕様
- 16 層
- 1 oz および 1/2 oz の電源層およびグランド層
- PCB Tachyon 100G
- PCB 厚さ 0.212インチ (約 5.38mm)
- 機械的仕様
- 高さ 3U
- 高さ 5.07インチ（約128.8mm）x 幅 2.77インチ（約70.4mm）
|
