SBF-CROSSOVER は, CompactPCI Serial マルチ I/O ボードです。
3U 4HP/8HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
4 x USB 3.0, 4 x GbE, RS-232, PE Mini Card ソケットを搭載しています。
動作温度範囲は, -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版) に対応しています。
 PDFカタログ
|
 |
AWSBFCROSSOVER-2pl 250930 |
- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- オプション 8HP フロントパネル
- CompactPCI Serial バックプレーン コネクタ P1

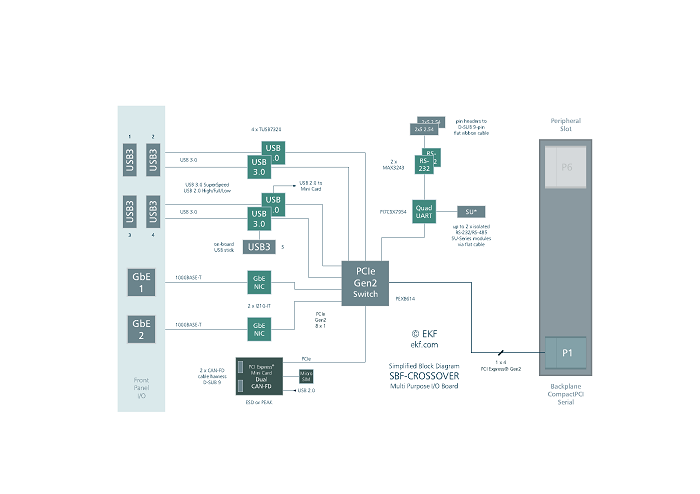

- PCIe x 4 アップストリーム : Gen2 (5.0Gbps)
- PCI Express インタフェース
- PCI Express 9-port 12-lane packet switch PEX8614
- アップストリーム・ポート : PCI Express x4 Gen2 (5GT/s) サポート
- ダウンストリーム・ポート : 8 x PCIe x1 (4 x USB controllers, 2 x Ethernet NICs, 1 x
Mini Card socket, 1 x UART)
- USB インタフェース
- 4 x Texas Instruments PCI Express dual port USB 3.0 controller TUSB7320
- USB 3.0 xHCI (eXtensible ホストコントローラインタフェース) SuperSpeed サポート
- USB 2.0 high-speed, full-speed, low-speed サポート
- フロント 4 x USB 3.0 type A ホストコネクタ
- VBUS (+5V) 1.5A ハイカレント パワースイッチ フロントパネルコネクタ
- オプション オンボード Type-A コネクタ
- USB 2.0 が PCIe Mini Card ソケットに接続
- ネットワーク
- 2 x ネットワーク インタフェース コントローラ (NIC), 1000BASE-T, 100BASE-TX, 10BASE-T
- Intel I210-IT -40℃ から +85℃ 動作温度 GbE コントローラ, PHY 含む
- IPv4/IPv6 checksum offload, 9.5KB Jumbo Frame support, EEE Energy Efficient
Ethernet
- IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensitive
streams
- IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision
time synchronization
- 2 x GbE ポート RJ45 フロントパネルコネク (option 2 x M12-X connectors with mezzanine
module P01)
- UART
- Diodes (Pericom) PCI Express quad port UART PI7C9X7954
- ハイパフォーマンス 950-class UART
- 16C550 ソフトウエアコンパチブル
- 128-Byte FIFO 各 トランシーバ/レシーバ
- ボーレイト 最大 15Mbps
- XON/XOFF in-band flow control
- CTS/RTS or DSR/DTR out-of-band control & driver enable signal for PartyLine
operation
- データフレイム 5, 6, 7, 8, 9 bits
- クロック・プリスケール 4 から 46
- Windows WHQL デバイス・ドライバ サポート
- Two on-board RS-232 transceivers MAX3243, pin headers suitable for attachment
of D-Sub 9-pin connectors by means of micro-ribbon flat cable
- Two UART channels wired tor pin headers suitable for SU*-series modules
(isolated RS-232 or isolated RS-485)
- カスタム フロントパネル設計可能。 追加 D-Sub または Micro-D コネクタ (8HP またはそれ以上)
|
- PCI Express Mini Card
- PCI Express Mini Card ソケット, full-size or half-size モジュール
- Micro SIM card ホルダ (15mm x 12mm ETSI TS 102 221 V9.0.0, Mini-UICC)
- PCI Express Mini Card サポート : USB および PCIe based
- ワイヤレスアプリケーションに適しています。
- Fieldbus モジュール, CAN-FD, Ethernet モジュール (リアルタイム・ネットワーク) などに適しています。
- カスタム フロントパネル設計可能。 追加 ピグテール SMB アンテナ コネクタ (8HP またはそれ以上)
- カスタム フロントパネル設計可能。 非無線アプリケーション CAN-FD など (8HP またはそれ以上)
- アプリケーション
- Mixed I/O: USB, Ethernet, UART. Fieldbus, ワイヤレス
- Mini Card ソケットを用いたフレキシブルな利用 : PCIe, USB
- データ収集, データ変換, ゲートウェイ
- Fieldbus, リアルタイム・ネットワーク
- IIOT, エッジコンピューティング
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 24.6 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
