■SB1-OBOE

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SB1-OBOE は, CompactPCI Serial USB 3.0 / SATA RAID コントローラ・ボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
フロントパネル 4 x USB3.0/eSATA コンボコネクタ。
動作温度範囲は, -40 ℃ ～ +65 ℃ (御要望にて産業用温度範囲可能)に対応しています。

PDFカタログ

AWSB1OBOE-3sp 251128

　概要

CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
シングル・ユーロカードサイズ 3U 4HP 100x160mm
CompactPCI Serial バックプレーンコネクタ P1
トリプル・ポート PCI Express Gen2 パッケージ・スイッチ
アップストリームポート : 4 x PCI Express lanes Gen1 (2.5Gbps) または Gen2 (5.0Gbps) サポート

　技術的な詳細についてはデータシートをご確認下さい。

概要

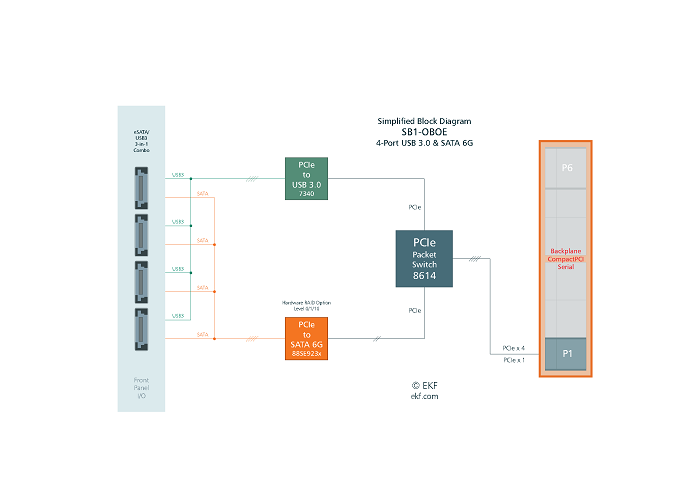

システムブロック図

　概要
