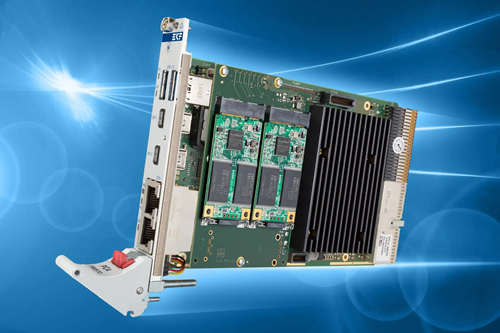

C47-MSATA と PC4-PRESTO

写真をクリックすると拡大写真をご覧になれます。

　概要

• フォームファクタ
  • 専用サイズのメザニンモジュールは、基本的にCPUキャリアボードの4HP(20.3mm)の筐体に収まり、CPUボードの上に直接取り付けられます
• ホスト I/F コネクタ
  • 最大4つのSATA 3Gチャネル(RAIDオプション)
  • USB 2.0ポート4つ
• mSATA コネクタ
  • 最大2つのソケット(PEMC1、PEMC2)で、PCI Express Mini Card仕様と機械的に同一で、JEDEC MO-300Bに準拠したmSATAモジュールやPCI-SIG仕様に準拠したUSB 2.0ベースのPEミニカードに適しています
  • モジュールサイズ:フルサイズ(50.8mm x 29.85mm x 3.75mm)またはミニサイズ(26.8mm)

　技術的な詳細についてはデータシートをご確認下さい。

C47-MSATA と PC4-PRESTO

システムブロック図
