概要
- フロントパネル コネクタ
- COM-C 1 / COM-D 1 オス D-SUB 9ポジション, TIA/EIA TS-232, ASM211 トランシーバボード、最大230kbps、
すべてのハンドシェイク信号が利用可能
- KB / MS - PS スタイルのキーボード マウス MIN-DIN 6 コネクタ コネクタ(KB/MS同時動作にはスプリッターケーブルが必要、EKFで入手可能)
- USB - 2 X USB Type A コネクタ
- オンボード コネクタ
- P-KM;オプション:デュアルローピンヘッダー 10-lead2.00mm、ケーブルアセンブリを追加のPS/2 Mini-DINコネクタに接続オプション
- P-SP3 / P-SP4;オプションのデュアルロウピンヘッダー(10リード2.00mm)は、ADM211トランシーバーを取り外した場合に
CUシリーズモジュールに接続するためのTTLレベルのシリアルCOMポート信号を提供します
- インターボード コネクタ
- シリアル(UART) ポート3-4
- 2 x USB
- PS/2 キーボード/マウス
- アナログおよびデジタルオーディオ(C32-FIOでは使用されていません)
技術的な詳細についてはデータシートをご確認下さい。
|

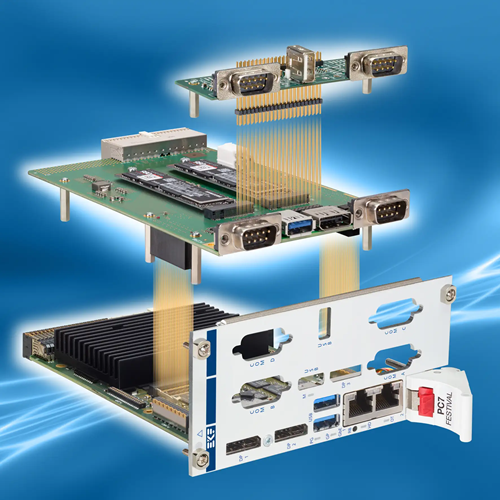

写真をクリックすると拡大写真をご覧になれます。
