- ワイヤレス機能
可能な機能:
- インターフェイス
- 製品にはオプションのインタフェースを含みます。
- 異なる無線機能は搭載せれた無線インタフェース・カードに依存します。
- ワイヤレス
- LTE 1 (Main) アンテナコネクタ: 1 × カットアウト
- LTE (Div) アンテナコネクタ: 1 × カットアウト
- LTE (Main) アンテナコネクタ: 1 × カットアウト
- LTE (Div) アンテナコネクタ: 1 × カットアウト
- WLAN 1 アンテナコネクタ: 1 × カットアウト
- WLAN 2 アンテナコネクタ: 1 × カットアウト
- WLAN 3 アンテナコネクタ: 1 × カットアウト
- GNSS アンテナコネクタ: 1 × SMA レセプタクル (X3)
- M.2 Card
- 2 × M.2 Card スロット
- スロット 1: M.2 3042 (LTE)) socket 2 Key B;USB 2.0、USB 3.2 Gen 1x1
- スロット 2: M.2 3042 (LTE)) socket 2 Key B;USB 2.0、USB 3.2 Gen 1x1
- PCI Express Mini Card
- 1 × PCI Express Mini Card スロット
- PCIe Full-Mini; PCIe x1, USB 2.0
- SIM socket
- 4 × micro-SIM スロット, 外部からアクセス可能
- LED
- ステータス: 電源ステータス
- ユーザー設定可能: 3 ×
- カットアウト
- アンテナコネクタオプション: QLS レセプタクル, RP-SMA レセプタクル, SMA レセプタクル
- 電気的仕様
- 機械的特性
- 形状
- (W) 38 mm, (D) 144 mm, (H) 132 mm
- 重量
- 取り付け
- DIN レール
- 壁/平面
- 19 インチ キャビネットラック
- 冷却
- 保護等級
- 製品コンプライアンス: 鉄道 - 鉄道車両
- 動作温度
- -40℃〜+70℃,10分間 +85℃ (EN 50155:2017, class OT4, ST1)
- 急激な温度変化
- EN 50155:2017, class H1, no requirements
- 保存温度
- -40℃ (EN 50155:2017) 〜 +85℃ (EN 60068-2-2, Bb)
- 高度
- +3,000m max. (EN 50125-1:2014, class AX)
- 汚染度
- EN 50124-1:2017, class PD3
- 湿度
- +55 ℃ および +25 ℃, 100% RH max. (EN 50155:2017)
- 衝撃
- 30 ms @ 50 m/s2 (EN 61373:2010/AC:2017-09, vehicle body, cat. 1, class
B)
- 振動
- 10 min @ 2.02 m/s2 (functional) and 5 h @ 11.44 m/s2 (long-life) (EN 61373:2010/AC:2017-09,
vehicle body, cat. 1, class B, double acceleration)
- 電気的安全性
- EN 50155:2017
- EN 50153:2014 + A1:2017
- EN 50124-1:2017
- EN ISO 13732-1:2008
- 防火
- EN 45545-2:2013 + A1:2015, HL3
- EMC エミッション
- EN 50121-3-2:2016 + A1:2019
- Regelung Nr. EMV 06 :2014-07-29, Anhang E: Messung an Geraten
- EMC イミュニティ
- EN 50121-3-2:2016 + A1:2019
- 保護コーティング
- EN 50155:2017, class PC2 (Any PCB protected on both sides)
- 耐用年数
- 20 年 (EN 50155:2017, class L4)
|
- 製品コンプライアンス: 鉄道 - 沿道非安全関連
- 動作温度
- -40℃〜 +70℃ (EN 50125-3:2003, class T2, cubicle, with class T2 maximum extended
by 5 ℃ )
- 保存温度
- -40℃ (EN 60068-2-1:2007, Ab) 〜 +85℃ (EN 60068-2-2:2007, Bb)
- 高度
- +3,000m max. (EN 50125-3:2003, class AX)
- 湿度
- 100% RH max. (EN 50125-2:2002, control cabinet, class T1/T2/TX)
- 衝撃
- 11 ms @ 20 m/s2 (EN 50125-3:2003, in a switch cabinet 1 m to 3 m from the
track)
- 振動
- 2.3 m/s2 (EN 50125-3:2003, in a switch cabinet 1 m to 3 m from the track)
- 電気的安全性
- EN 50124-1:2017
- EN 62368-1:2014 + AC:2015
- EMC エミッション
- EN 50121-4:2016
- EN 61000-6-4:2007 + A1:2011
- EMC イミュニティ
- EN 50121-4:2016
- EN 61000-6-2:2005
- 製品コンプライアンス: ロードビークル
- 製品コンプライアンス: 鉄道 - 情報技術機器
- 動作温度
- 0℃ (EN 60068-2-1:2007, Ae, temperature value in compliance with 6.6 b)
〜 +60℃ (EN 60068-2-2:2007, Be)
- 保存温度
- -40℃ (EN 60068-2-1:2007, Ab) 〜 +85℃ (EN 60068-2-2:2007, Bb)
- 湿度
- +55 ℃ および +25 ℃, 90% 〜 100% RH (EN 60068-2-30:2005, Db)
- 電気的安全性
- EN 62368-1:2014 + AC:2015
- EMC エミッション
- EN 55032:2015 (マルチメディア機器), class A (産業環境)
- EN 61000-3-2:2014
- EN 61000-3-3:2013
- EMC イミュニティ
- EN 55024:2010 + A1:2015 (情報技術機器)
- 信頼性
- MTBF: 2 166 000 h predicted @ 40 ℃ according to IEC/TR 62380 (RDF 2000)
- ソフトウェアサポート
- Linux
- duagon Yocto BSP
- テスト済み: duagon Yocto BSP (Kirkstone 4.0, Linux kernel 5.15); Lubuntu 18.04
X LTS
- Windows
- Windows 10 IoT Enterprise 64-bit
|

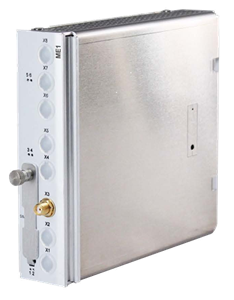

写真をクリックすると拡大写真をご覧になれます。
