- CPU
- Intel Core i7-1370PRE, 14 cores (6P+8E), 20 threads, 1.9 GHz, 96 EU, 28
W, -40℃〜+100℃
- Intel Core i7-1370PRE, 14 cores (6P+8E), 20 threads, 2.0 GHz, 96 EU, 35
W, -40℃〜+100℃
- メモリ
- 最大 96GB , はんだづけ DDR5-5200 IBECC RAM
- マスストレージ
- SSD/HDD 2.5" (SATA); 960 GB
- SSD M.2 (NVMe); 160 GB
- NVMe (はんだづけ); 120 GB
- 大容量記憶装置 SSD/HDD 2.5インチ (SATA) を組み込み可能です
- グラフィックス
- ワイヤレス機能
可能な機能:

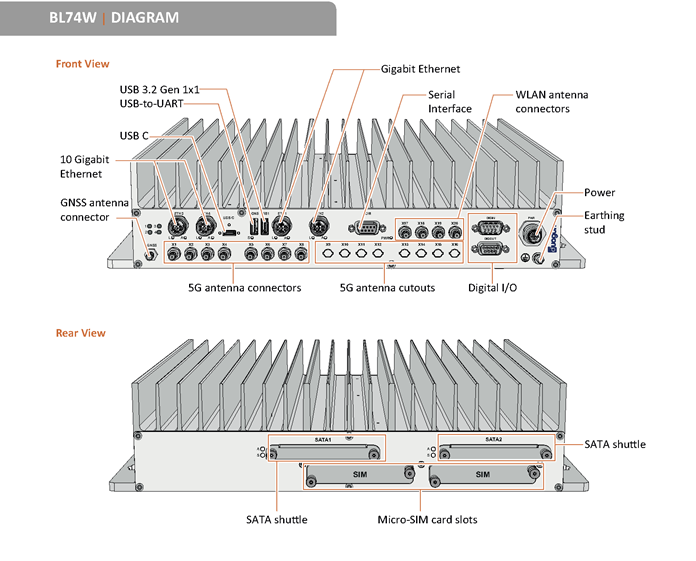

- インタフェイス
- SSD / HDDスロット
- 1 × SATA 2.5 インチ; SATA リビジョン 3.x; 外部アクセス可能(シャトル)
- 1 × SATA 2.5 インチ; SATA リビジョン 3.x; 外部アクセス可能(シャトル)
- 1 × M.2 2242/2260/2280 ソケット Key M;NVMe (PCIe x4)
- ビデオ
- 1 × DisplayPort 1.4, USB Type-C
- USB
- 1 × USB 3.2 Gen 2x1, Type-A
- Ethernet
- 2 × 100/1000BASE-TX / 2.5GBASE-TX, M12, X-coded, レセプタクル
- 2 × 100/1000BASE-TX / 2.5/5/10GBASE-TX, M12, X-coded, レセプタクル
- ワイヤレス
- 5G アンテナ コネクタ: モジュールあたり 4 × QLS レセプタクル
- WLAN アンテナコネクタ:最大 4 X QLS レセプタクル
- GNSS アンテナコネクタ:1 X QLSレセプタクル
- M.2 Card
- 5 × M.2 Card スロット
- スロット 1: M.2 3052 (5G) ソケット 2 Key B; PCIe x1, USB 3.2 Gen 1x1
- スロット 2: M.2 3052 (5G) ソケット 2 Key B; PCIe x1, USB 3.2 Gen 1x1
- スロット 3: M.2 3052 (5G) ソケット 2 Key B; PCIe x1, USB 3.2 Gen 1x1
- スロット 4: M.2 3052 (5G) ソケット 2 Key B; PCIe x1, USB 3.2 Gen 1x1
- スロット 5: M.2 2230 (WLAN/BT) ソケット 1 Key A-E; PCIe x1, USB 2.0
- SIM card
- 12 × micro-SIM スロット, 外部アクセス可能
- デジタル I/O
- 4 ×デジタル入力、絶縁、D-Sub、9ピン、プラグ
- 1 ×オドメータ入力、絶縁、D-Sub、9ピン、プラグ
- 4 ×デジタル出力、絶縁、D-Sub、9ピン、レセプタクル
- シリアル
- 1 × USB-to-UART、USB Type-A
- 1 × RS232/RS422/RS485、絶縁、D-Sub、9ピン、レセプタクル
- LED
- ステータス:ボードステータス (BMC)、電源ステータス
- イーサネット:リンク、アクティビティ
- 4 ×ユーザー設定可能
- マスストレージ:アクティビティ、ユーザー設定可能
- カットアウト
- アンテナ コネクタオプション: QLS レセプタクル
- パワー
- 接地接続
- 監督・管理
- ボード管理コントローラー
- 温度計測
- システムウォッチドッグ (BMC)
- イグニッションウォッチドッグ
- 電源監視
- ワイヤレスモジュール制御
- リアルタイムクロック,スーパーキャパシタによってバッファ
- TMP (Trusted Platform Module) 2.0
- 電源
供給電圧
- 24 V DC から 48 V DC (定格) (EN 50155)
- 72 V DC から 110 V DC 定格) (EN 50155)
- 機械的特性
- 形状
- (W) 390 mm, (D) 305 mm, (H) 87 mm
- 取り付け
- 冷却
- 保護等級
|
- 製品コンプライアンス: 鉄道 - 鉄道車両
- 動作温度
- -40℃〜+70℃,10分間 +85℃ (EN 50155:2021, class OT4, ST1)
- 装置ロケーション
- EN 50155:2021, location 1, closed electrical operating area
- EN 50155:2021, location 2, cabin and interiors
- 急激な温度変化
- EN 50155:2021, class H1, no requirements
- 保存温度
- -40℃ (EN 50155:2021) 〜 +85℃ (EN 60068-2-2, Bb)
- 高度
- +3,000m max. (EN 50125-1:2014, class AX)
- 汚染度
- EN 50124-1:2017, class PD2
- 湿度
- +55 ℃ および +25 ℃, 100% RH max. (EN 50155:2021)
- 衝撃
- 30 ms @ 100 m/s2 (EN 61373:2010/AC:2017-09, vehicle body, cat. 1, class
B, double acceleration)
- 振動
- 10 min @ 2.02 m/s2 (functional) and 5 h @ 11.44 m/s2 (long-life) (EN 61373:2010/AC:2017-09,
vehicle body, cat. 1, class B, double acceleration)
- 電源
- 電圧供給の中断:10 ms (EN 50155:2021, class S2)
- 電源切り替え:100 ms @ 0.6 x Un (EN 50155:2021, class C1)
- 電気的安全性
- EN 50155:2021
- EN 50153:2014 + A1:2017 + A2:2020
- EN 50124-1:2017
- EN ISO 13732-1:2008
- 防火
- EN 45545-2:2020, EL9, HL3
- EMC エミッション
- EN 50121-3-2:2016 + A1:2019
- Regelung Nr. EMV 06 :2019-05-09 (2.0), Anhang E: Messung an Geraten, Schutzklasse
S1
- Regelwerk 50.02.01 :2021-12-01, 12.3.2. EMV - Funk, prequalified according
to electronic equipment tests defined by Deutsche Bahn EMV 06 standard,
class S1, for risk minimization in finished vehicle test
- EMC イミュニティ
- EN 50121-3-2:2016 + A1:2019
- 保護コーティング
- EN 50155:2021, class PC2 (両面で保護されている任意のPCB)
- 耐用年数
- 20 年 (EN 50155:2021, class L4)
- 製品コンプライアンス: 鉄道 - Wayside Non-Safety Related
- 動作温度
- -25℃〜+70℃ (EN 50125-3:2003, class T1, control cabinet)
- 保存温度
- -40℃ (EN 50155:2021) 〜 +85℃ (EN 60068-2-2, Bb)
- 高度
- +3000 m max. (EN 50125-3:2003, class AX)
- 汚染度
- EN 50124-1:2017, class PD2
- 湿度
- +55 ℃ および +25 ℃, 90% から 100% RH (EN 60068-2-30:2005, Db)
- 衝撃
- 11 ms @ 20 m/s2 (EN 50125-3:2003, in a switch cabinet 1 m to 3 m from the
track)
- 振動
- 2.3 m/s2 (EN 50125-3:2003, in a switch cabinet 1 m to 3 m from the track)
- 電気的安全性
- EN 50124-1:2017
- EN 62368-1:2014 + AC:2015
- EMC エミッション
- EN 50121-4:2016
- EN 61000-6-4:2007 + A1:2011
- EN IEC 61000-6-4:2019
- EMC イミュニティ
- 制限事項
- Service interfaces may only be used with a maximum cable length of 3 m
for installations 10 m or less away from the track.
- 製品コンプライアンス: 情報技術機器
- 動作温度
- 0℃ (EN 60068-2-1:2007, Ae, temperature value in compliance with 6.6 b)
〜+85℃ (EN 60068-2-2:2007, Bb)
- 保存温度
- -40℃ (EN 60068-2-1:2007, Ab) 〜 +85℃ (EN 60068-2-2, Bb)
- 高度
- +3000 m max. (EN 62368-1:2014 + AC:2015)
- 湿度
- +55 ℃ および +25 ℃, 90% から 100% RH (EN 60068-2-30:2005, Db)
- 電気的安全性
- EN 62368-1:2014 + AC:2015
- 可燃性 (PCB)
- EMC エミッション
- EN 55032:2015 (マルチメディア機器), class A (産業環境)
- EMC イミュニティ
- EN 55035:2017 (マルチメディア機器)
- BIOS / ブートローダ
- ソフトウェアサポート
|
