Venus は、 Intel Skylake U 6thGen Core i7-66004x 3.0 USBU 2.6GHz, i5-6300U
2.4GHz または Kaby Lake 7th Gen Core i7-7660U 2.8GHz プロセッサを搭載した 3.5 インチ フォームファクターの堅牢なシングルボードコンピュータです。
メモリ最大 20 GB, 3 x 独立 HDMI, VGA, LVDS ディスプレイ, 4x USB 3.0, 4 x USB 2.0, 4x RS-232/422/485 シリアルポート, 2 x Gigabit Ethernet ポート, 3x SATA インタフェースなどを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張,伝導冷却式)に対応しています。
|
 |
AWVenus-1 200529 |
- プロセッサー
- Intel Skylake U 6tn Gen Core i7-6600U 2.6GHz, または i5-6300U 2.4GHz, 2 cores
4 threads または
- Intel Kaby Lake 7th Gen Core i7-7660U 2.8GHz, 2 cores 4 threads
- チップセット
- メモリ
- 最大 20GB : 4GB memory down + socket for 4/8/16GB DDR4-2133 SODIMM / RSODIMM
- グラフィックス
- 3 独立 HDMI, VGA, LVDS
- 最大解像度 4096 x 2304 ピクセル
- Ethernet
- 2x Gigabit ポート, 1 from chipset with i219 PHY, 1 from i210 on PCIe x1 lane,
on-board LEDs for status
- USB
- 4x USB 3.0/2.0 ports on Intel standard USB 2.0 connectors + 2x USB 2.0
on separate connector
- 2x USB 2.0 via PCIe/104 OneBank expansion connector
- 2x USB 2.0 via PCIe MiniCard sockets
- シリアル
- 4x multiprotocol RS-232/422/485 ( all features programmable including termination
)
- オーディオ
- HDA audio: Line in, Line out, Mic in, ALC892 CODEC
- デジタル I/O
- 16 ライン, ビット幅プログラマブル・インアウト,論理レベル 3.3V/5V 設定可能, プルアップ/プルダウン抵抗設定可能
|
- マスストレージ
- 3 SATA インタフェース: SATA DOM, 標準 SATA, mSATA サポート ( in one MiniCard socket)
- セキュリティ
- TPM module Infineon SLB 9670XQ2.0
- 拡張
- MiniCard ソケット:
- 1 socket supports full size MiniCard / mSATA modules
- 1 socket supports full / half size MiniCard
- OneBank Plus (PCIe/104 + PCI-104) socket with 22mm stacking height
- Stackable I/O:
- 2 Full size (51mm length)
- Supports up to 3 PCIe x1 Type 1 / Type 2 / OneBank I/O modules + up to
2 USB interface modules
- Supports up to 4 PCI-104 expansion modules

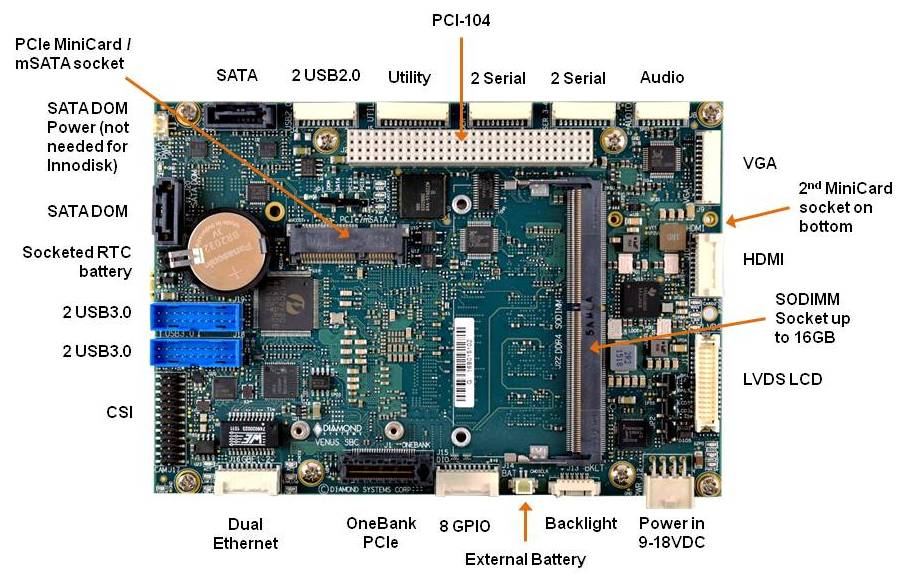

- コネクタ
- 形状
- 3.5 インチフォームファクタ
- 114 x 102 mm
- 重量
- 冷却方式
- 電源
- 入力電圧範囲: 9 - 18 VDC
- 消費電力: 14 W (under typical operating conditions)
- 動作温度範囲
|
