■JACKSON

JACKSON : NVIDIA Jetson Orin NX / Orin Nano 用キャリアボード

　 JACKSON は、NVIDIA Jetson Orin Nano / Orin NX GPUモジュールにコンパクトで経済的なI/Oリッチなソリューションを提供します。JACKSON は、モジュールの全てぼI/OをI/Oコネクタまたは拡張ソケットへ引き出します。2つのクワッドレーンCSIカメラコネクタは、Orinシリーズの拡張機能を利用して高性能画像処理アプリケーションを可能にします。

JACKSON
JACKSON キャリアボード


Jackson キャリアボードおよび Orin NX, ファンシンク	Jackson ボトムビューおよび M.2 E key, M.2 M key, ミニカード・ソケット

主な特徴

I/O

2x Gb Ethernet RJ-45 ポート
3x USB 3.2 / 1x USB 2.0 ポート
1x RS-232/485, 1x RS-232シリアルポート
1x HDMI 2.0a/b オーディオサポート付き
2x 4-lane CSI カメラコネクタ
16x GPIO 3.3V/5V
1x CAN 2.0 ポート
PCIe、USB、および SIM ソケット付きミニカードソケット
M.2 E キー 2230 ソケット
M.2 M キー 2280/2242 ソケット
ドーターボード拡張コネクタ PCIe および USB3 リンク付

電源、形状、動作温度

入力電圧: 7-20VDC
形状: 110 x 85 mm
動作温度範囲: -25 ℃ ～ +80 ℃ (Orin モジュールと同じ)

TOP サイド

JACKSON

ボトムサイド

JACKSON

拡張機能

　 JACKSON には、I/O および大容量ストレージ用の複数のソケットが用意されています。

NVMe PCIe x2 接続を備えた M.4 M キーソケット, 2242 サイズと 2280 サイズの両方のモジュールをサポート
フルサイズのミニカードソケット: PCIe と USB の両方のインターフェイスを提供し、アナログ、デジタル、シリアル、イーサネット、WiFi、Bluetooth などの幅広い I/O モジュールをサポート
M.2 E key 2230 ソケット : モバイルアプリケーション用のモデム、WiFi、および Bluetooth なそのモジュールをサポート

JACKSON

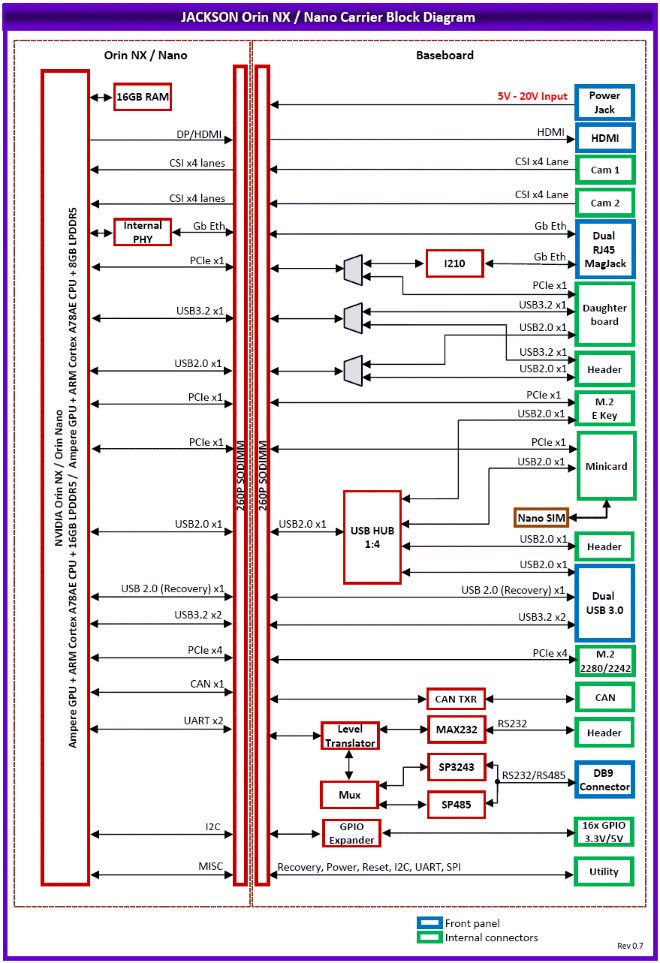

JACKSON ブロック図

製品構成

モデル	説　明
JAX-BB01	Jackson ベースボードのみ
JAX-ASY-ONA	Jackson ベースボード, プログラム済 Orin Nano, ファンシンク
JAX-ASY-ONX	Jackson ベースボード, プログラム済 Orin NX, ファンシンク

オーダーインフォメーション: モデルおよびアクセサリー

JAX-BB01	Jackson キャリアボード, NVIDIA Jetson Orin Nano & Orin NX 用	2023年3月予定
JAX-ASY-ONA8	Orin Nano 8GB インストール済 Jackson キャリアボード, プログラム済, ファンシンク付	2023年3月予定
JAX-ASY-ONX8	Orin NX 8GB インストール済 Jackson キャリアボード, プログラム済, ファンシンク付	2023年3月予定
JAX-ASY-ONX16	Orin NX 16GB インストール済 Jackson キャリアボード, プログラム済, ファンシンク付	2023年3月予定

PDFカタログ（587KB）
