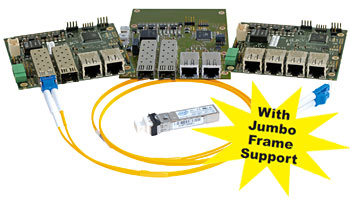

	MAGBES	MAGBESはPC/104サイズの5ポートGigaBitイーサネットスイッチです。ポートは、copperポート、光ファイバSPFポートの6種類の組み合わせがあります。低消費電力、ファンレスオペレーション、オプションで-40℃～+85℃(温度拡張版)と幅広い動作温度範囲を確保しています。
	PCMCIA製品

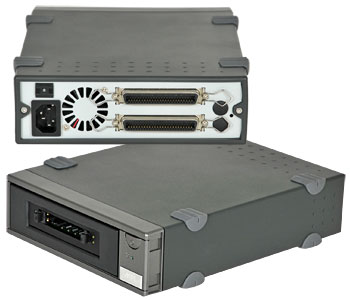

	MCDISK-E-5	MAGBESはMCDISK-E-5はデスクトップタイプのSCSIインタフェースPCMCIAカードreader/Writerです。PC-cards (Type I, II & III)、FORTEZZA暗号カードなどをポートしています。動作温度は0℃～+70℃と幅広い動作温度範囲を確保しています。

■CECシリーズ

CECシリーズは、ウルトラ・コンパクト、堅牢、ファンレス、低消費電力、Intel Atom CPU使用のエンベデッドコンピュータです。

主な特徴
　・ウルトラ・コンパクト・サイズ
　・ファンレス　 -40°C to +85°C
　・堅牢アルミハウジング、ステンレス・フロントパネル
　・低消費電力
　・長期供給
　・カスタマイズ可
　

CECシリーズマトリックス

	CEC7		CEC6		CEC5
	-10	-11	-10X	-11X	-10X	-11X
サイズ	62 x 162 x 118 mm ( W x H x D)
プロセッサ	Intel Atom Z530P		Intel Atom Z520PT		Intel Atom Z510PT
CPU速度	1.6 GHz		1.33 GHz		1.1 GHz
チップセット	PoulsboXL US15WPT		PoulsboXL US15WPT		PoulsboXL US15WPT
メモリ	最大 2GB　 200-pin SO-DIMM ソケット (DDR2-533)
温度範囲	-20°C ～ +60°C		-40°C ～ +85°C		-40°C ～ +85°C
温度拡張オプション	-40°C ～ +75°C
機能概要
グラフィックス	1x DVI-D 1920 x 1200 (WUXGA)
Gbit Ethernet	2	4	2	4	2	4
USB 2.0	3	7	3	7	3	7
PS/2	1 port, mouse and keyboard
シリアル	1 port, opt. RS232 or RS422/485	2 ports, opt. RS232 or RS422/485	1 port, opt. RS232 or RS422/485g	2 ports, opt. RS232 or RS422/485	1 port, opt. RS232 or RS422/485	2 ports, opt. RS232 or RS422/485
ストレージI/F	2x SATA (最大 300Mbytes/s)
入力電圧	8 - 36 VDC (逆極性、過負荷保護)
消費電力	12W typ	12W typ	12W typ	12W typ	12W typ	12W typ
特記事項	1x PCI-Express Minicard slot

■CEC7

主な特徴

写真をクリックすると拡大写真をご覧になれます。

CEC7は、ウルトラ・コンパクト、堅牢、ファンレス、低消費電力、Intel Atom Z530P(1.6GHz)プロセッサ搭載のエンベデッドコンピュータです。動作温度は、-40℃～+75℃(温度拡張オプション版)と広範な温度範囲に対応しています。

PDFカタログ（1426KB）

AWCEC7-1 110228

主な仕様
　・堅牢、ウルトラ・コンパクト・サイズ
　・プロセッサZ530P、チップセットUS15WPT
　・ファンレス,、　 -40°C ～+75°C（温度拡張版）
　・メモリ最大2GB DDR2
　・SATA I/F、DOM、2.5"ディス用
　・長期供給　7年以上

CEC7

CPU
プロセッサ	Intel Atom Processor Z530P, 1.6GHz 64-Bit Data Bus, pipelined floating point unit
チップセット	PoulsboXL US15WPT　533MHz フロントサイドバス
BIOS	1MB Flash EEPROM, easy BIOS update　MPL engineered BIOS (Phoenix), customizable
メモリ	最大2GB　200-pin SO-DIMM socket, DDR2-533
LED	2 status and up to 9 activity LED　Power, Reset, HDD, 4x LAN
インタフェース
グラフィックス	INTEL GMA 500 (Integrated Graphics Device) 200MHz graphic core with 2D and 3D engine	Digital-Video on DVI-D connector 1920x1200 (WUXGA)
最大4 x Ethernett	10BaseT /100BaseTX / 1000BaseTX	RJ45 connector, ESD保護, auto negotiation
最大7 x USB 2.0	5 ports (USB2.0/1.1) and 2 ports USB2.0 only	Type A connectors, ESD protected, bootable
最大2 x シリアルポート	オプション RS232 or RS422/485モジュール経由	9-pin DSUB, ESD保護, max. 230.4 kBaud
2 x SATA ポート	最大300Mbyte/s	Micro SATA receptacle connectors
2 x PS/2	Keyboard、 Mouse用	1 x 6-pin mini DIN connector, ESD保護
Power/Reset ボタン	On chassis (protected) および remote button	ATX、 ESD保護
PCI-Express Minicard	WLAN, GPRS, UMTS その他	1x PCIe laneおよび1x USB 2.0
電源、動作温度・湿度
電源	8～36VDC	消費電力 12W (typ) 逆極性、過負荷保護
動作温度	-20°C ～ +60°C、 -40°C ～ +75°C（温度拡張版）	ファンレス、開口部無、CPUフルロード
動作湿度	5%～95%　結露無	コーティングオプション有
適合規格（一部）
EMC	EN 55022, EN 55024, EN 61000, MIL-STD-461E
Shock & Vibration	EN 60068
耐環境 & 安全性	EN 50155, MIL-STD-810-F, EN 60601, EN 60950
承認規格	CE
OS
OS	PC/AT コンパチブル	Windows, LINUXその他
標準ハウジング
シャーシ	Rugged chromated Aluminum with stainless steel plates	DIN-rail or flange mounting no ventilation holes
サイズ/重量	62.0 x 162.1 x 118mm (W x H x D)	1.0 kg (without HDD)
色	Standard RAL7016 anthracite gray	オプション有/トップフォイル
追加オプションモジュール
RS232またはRS422/485	DB-9, ESD保護	最大2モジュール
シリアルGPS モジュール	TSIP, TAIP & NMEA	オプションシリアルポートに追加
温度拡張オプション
温度拡張オプション	XTEST-2	-40°C to +75°C

■CEC6-X

主な特徴

写真をクリックすると拡大写真をご覧になれます。

CEC6-Xは、ウルトラ・コンパクト、堅牢、ファンレス、低消費電力、Intel Atom Z520PT(1.33GHz)プロセッサ搭載のエンベデッドコンピュータです。動作温度は、-40℃～+85℃と広範な温度範囲に対応しています。

PDFカタログ（1519KB）

AWCEC6-1 110228

主な仕様
　・堅牢、ウルトラ・コンパクト・サイズ
　・プロセッサZ520PT、チップセットUS15WPT
　・ファンレス,、　 -40°C ～ +85°C
　・メモリ最大2GB DDR2
　・SATA I/F、DOM、2.5"ディス用
　・長期供給　7年以上

CEC6-X

CPU
プロセッサ	Intel Atom Processor Z520PT, 1.33GHz 64-Bit Data Bus, pipelined floating point unit
チップセット	PoulsboXL US15WPT　533MHz フロントサイドバス
BIOS	1MB Flash EEPROM, easy BIOS update　MPL engineered BIOS (Phoenix), customizable
メモリ	最大2GB　200-pin SO-DIMM socket, DDR2-533
LED	2 status and up to 9 activity LED　Power, Reset, HDD, 4x LAN
インタフェース
グラフィックス	INTEL GMA 500 (Integrated Graphics Device) 200MHz graphic core with 2D and 3D engine	Digital-Video on DVI-D connector 1920x1200 (WUXGA)
最大4 x Ethernett	10BaseT /100BaseTX / 1000BaseTX	RJ45 connector, ESD保護, auto negotiation
最大7 x USB 2.0	5 ports (USB2.0/1.1) and 2 ports USB2.0 only	Type A connectors, ESD protected, bootable
最大2 x シリアルポート	オプション RS232 or RS422/485モジュール経由	9-pin DSUB, ESD保護, max. 230.4 kBaud
2 x SATA ポート	最大300Mbyte/s	Micro SATA receptacle connectors
2 x PS/2	Keyboard、 Mouse用	1 x 6-pin mini DIN connector, ESD保護
Power/Reset ボタン	On chassis (protected) および remote button	ATX、 ESD保護
PCI-Express Minicard	WLAN, GPRS, UMTS その他	1x PCIe laneおよび1x USB 2.0
電源、動作温度・湿度
電源	8～36VDC	消費電力 12W (typ) 逆極性、過負荷保護
動作温度	-40°C ～ +85°C	ファンレス、開口部無、CPUフルロード
動作湿度	5%～95%　結露無	コーティングオプション有
適合規格（一部）
EMC	EN 55022, EN 55024, EN 61000, MIL-STD-461E
Shock & Vibration	EN 60068
耐環境 & 安全性	EN 50155, MIL-STD-810-F, EN 60601, EN 60950
承認規格	CE
OS
OS	PC/AT コンパチブル	Windows, LINUXその他
標準ハウジング
シャーシ	Rugged chromated Aluminum with stainless steel plates	DIN-rail or flange mounting no ventilation holes
サイズ/重量	62.0 x 162.1 x 118mm (W x H x D)	1.0 kg (without HDD)
色	Standard RAL7016 anthracite gray	オプション有/トップフォイル
追加オプションモジュール
RS232またはRS422/485	DB-9, ESD保護	最大2モジュール
シリアルGPS モジュール	TSIP, TAIP & NMEA	オプションシリアルポートに追加

■CEC5-X

主な特徴

写真をクリックすると拡大写真をご覧になれます。

CEC5-Xは、ウルトラ・コンパクト、堅牢、ファンレス、低消費電力、Intel Atom Z510PT(1.1GHz)プロセッサ搭載のエンベデッドコンピュータです。動作温度は、-40℃～+85℃と広範な温度範囲に対応しています。

PDFカタログ（2338KB）

AWCEC5-1 110228

主な仕様
　・堅牢、ウルトラ・コンパクト・サイズ
　・プロセッサZ510PT、チップセットUS15WPT
　・ファンレス,、　 -40°C ～ +85°C
　・メモリ最大2GB DDR2
　・SATA I/F、DOM、2.5"ディス用
　・長期供給　7年以上

CEC5-X

CPU
プロセッサ	Intel Atom Processor Z510PT, 1.1GHz 64-Bit Data Bus, pipelined floating point unit
チップセット	PoulsboXL US15WPT　533MHz フロントサイドバス
BIOS	1MB Flash EEPROM, easy BIOS update　MPL engineered BIOS (Phoenix), customizable
メモリ	最大2GB　200-pin SO-DIMM socket, DDR2-533
LED	2 status and up to 9 activity LED　Power, Reset, HDD, 4x LAN
インタフェース
グラフィックス	INTEL GMA 500 (Integrated Graphics Device) 200MHz graphic core with 2D and 3D engine	Digital-Video on DVI-D connector 1920x1200 (WUXGA)
最大4 x Ethernett	10BaseT /100BaseTX / 1000BaseTX	RJ45 connector, ESD保護, auto negotiation
最大7 x USB 2.0	5 ports (USB2.0/1.1) and 2 ports USB2.0 only	Type A connectors, ESD protected, bootable
最大2 x シリアルポート	オプション RS232 or RS422/485モジュール経由	9-pin DSUB, ESD保護, max. 230.4 kBaud
2 x SATA ポート	最大300Mbyte/s	Micro SATA receptacle connectors
2 x PS/2	Keyboard、 Mouse用	1 x 6-pin mini DIN connector, ESD保護
Power/Reset ボタン	On chassis (protected) および remote button	ATX、 ESD保護
PCI-Express Minicard	WLAN, GPRS, UMTS その他	1x PCIe laneおよび1x USB 2.0
電源、動作温度・湿度
電源	8～36VDC	消費電力 12W (typ) 逆極性、過負荷保護
動作温度	-40°C ～ +85°C	ファンレス、開口部無、CPUフルロード
動作湿度	5%～95%　結露無	コーティングオプション有
適合規格（一部）
EMC	EN 55022, EN 55024, EN 61000, MIL-STD-461E
Shock & Vibration	EN 60068
耐環境 & 安全性	EN 50155, MIL-STD-810-F, EN 60601, EN 60950
承認規格	CE
OS
OS	PC/AT コンパチブル	Windows, LINUXその他
標準ハウジング
シャーシ	Rugged chromated Aluminum with stainless steel plates	DIN-rail or flange mounting no ventilation holes
サイズ/重量	62.0 x 162.1 x 118mm (W x H x D)	1.0 kg (without HDD)
色	Standard RAL7016 anthracite gray	オプション有/トップフォイル
追加オプションモジュール
RS232またはRS422/485	DB-9, ESD保護	最大2モジュール
シリアルGPS モジュール	TSIP, TAIP & NMEA	オプションシリアルポートに追加

■Panel-PIPシリーズ

主な特徴

Panel-PIPシリーズは、ファンレス・パネルPCで防水防塵規格のIP65/NEMA4に適合しており厳しい環境に対応した設計がされています。動作温度は、-30℃～+70℃（PANEL12温度拡張版)と広範な温度範囲に対応しています。画面サイズは6"、12"、15"、17"、19"がありタッチオプションも用意されています。

AWPanelPIP-2 110729

主な仕様
　・ディスプレイサイズ　6"、12"、15"、17"、19"
　・ハウジング　アルミニウム、ステンレス
　・防水防塵規格　IP65/NEMA4適合
　・タッチオプション　全サイズ対応
　・CPUボード　Celeron/Pentium M ～　 Core 2 Duo

Panel-PIP パネルPCシリーズ

パネルタイプ		PANEL6	PANEL12	PANEL15	PANEL17	PANEL19
ディスプレイ性能
ディスプレイサイズ (インチ）		6.3	12.1	15.0	17.0	19.0
最大解像度(pixel）		XGA 1024X768	XGA 1024X768	XGA 1024X768	SXGA 1280X1024	SXGA 1280X1024
最大表示色		16.2M	16.2M	16.2M	16.7M	16.7M
コントラスト比(最大)		500:1	700:1	700:1	800:1	900:1
最大輝度(cd/m2）		250	500	450	250	300
視野角度（CR>10）右/左/上/下		60/60/60/45	80/80/80/80	最大 89/89/89/89	最大 80/80/80/80	最大 88/88/88/88
画素ピッチ(mm)		0.126x0.126	0.240x0.240	0.297x0.297	0.264x0.264	0.294x0.294
機械的仕様
表面		アルミニウム	アルミニウムまたはステンレス
表面		反射防止およびハードコーティング
マウント部		DIN-Rail/Flange	VESA 75	VESA 100	VESA 100	VESA 100
防水防塵規格		最高IP51	最高IP65/NEMA4	最高IP65/NEMA4	最高IP65/NEMA4	最高IP65/NEMA4
形状 WxHxD (mm)		270x162x83	336x226x70	434x346x86	472x395x96	472x395x96
重量アルミニウム(Kg) ステンレス(Kg)		3.2Kg NA	4.6Kg 6.0Kg	6.5Kg 8.7Kg	8.0Kg 10.5Kg	8.2Kg 10.7Kg
タッチ　オプション
Resistive Touch(抵抗膜方式)		可	可	可	可	可
タッチ・コントローラ		解像度 1024 X 1024 標準インタフェースPS/2（オプションUSB、RS232）
ドライバ・ソフトウエア対応		DOS,WinddowsおよびLinux
その他		マウスとタッチ機能を同時に使用可能
電源電圧・動作温度・他
電源電圧		8-28V	12V	12V	12V	12V
ディスプレイ、インバータ消費電力 (CPUボード除)		5W	14W	16W	17W	32W
オプション		Flash,SSDまたはHDD PC/104またはPC/104-Plusモジュール１個分の空があります
標準動作温度	アルミニウム	0°C to +60°C	0°C to +40°C	0°C to +40°C	0°C to +40°C	0°C to +40°C
標準動作温度	ステンレス	NA	0°C to +35°C	0°C to +35°C	0°C to +35°C	0°C to +35°C
拡張動作温度	アルミニウム	-	-30°C to +70°C	-30°C to +60°C	-	0°C to +50°C
拡張動作温度	ステンレス	-	-30°C to +65°C	-30°C to +55°C	-	0°C to +45°C
動作湿度		10%～90% 結露無
PDFデータシート
		PANEL6 （347KB）	PANEL12 （1710KB）	PANEL15 （1881KB）	PANEL17 （2130KB）	PANEL19 （1665KB）

■PIP23

主な特徴

通常ハウジング
ミリタリーハウジング

写真をクリックすると拡大写真をご覧になれます。

PIP23はインテル社低消費電力Core2 Duo T7400(2.16GHz)プロセッサを採用したファンレス・インダストリアルPCです。低消費電力で振動･衝撃に強く、幅広い動作温度範囲-20℃～50℃を確保しています。通常ハウジングおよび防塵防滴対応のミリタリー・ハウジング版が用意されています。

PDFカタログ（1321KB）

AWPIP23-1 120131

1.CPU: Low Power Intel® Core 2 Duo Processor 2.16GHz（長期供給保障）; ・ 4 MB Level2 Cache

2.Chipset: 945GME; ICH7-MDH; フロントサイド・バス 667MHz

3.Memory: 最大3GB; 1GB RAM ソルダードオンボード; デュアルチャネル DDR2-667メモリ

4.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; デュアル・パネルサポート(CRT, Parallel, LVDS); ディジタル・ビデオ(Max. 1920X1200）、DVI-Iコネクタ; アナログ・ビデオ(Max. 2048X1536)、DVI-Iコネクタ; LVDSポート 1mm ヘッダー 1600X1200 (UXGA)

5.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 2; 　　RJ45コネクタ　静電気放電保護　オートネゴシエイション; USB2.0 x 6 （外部4、内部2）; 　　Type Aコネクター x 4、静電気放電保護。bootable; FireWire x 1　IEEE-1394bポート; 　　最大800Mbit/s、Bilingualコネクタ、静電気放電保護; 　　外部デバイスに対するパワーソース可; シリアルポート x 4; 　　RS232 x 2　4 x 9-pin DSUB、静電気放電保護; 　　RS232またはRS422/485 X 2、最大レイト230.4kbaud; PS/2 x 2 キーボードマウス 6-pin mini DINコネクター静電気放電保護; E-IDE x 1　2デバイス、Uitra DMA-100、標準44-pinヘッダー x 1; SATA x 2　最大150Mbyte/s、RAID 0/1、標準SATAコネクタ X 2; パラレルポート SPP、EPP、ECP(IEEE1284); 　25-pin DSUB、静電気放電保護

6.PC/104-Plus: 8/16 bitメモリ、ISAインタフェース(PC/104); 32-bit PCI-Interface for up to 4 PC/104-Plus cards

7.PCI-Express Minicard: WLAN, GPRS, UMTSなど用　; PCI-Express 1 lane/USB2.0 X 1

8.シャーシ: rugged chromated aluminum with EMI protection; DIN-rail or flange mounting, no ventilation holes; MILハウジング　オプション

9.その他: ウォッチドッグタイマ、13 x 2色LED; パワーボタン、リセットボタン　ATX機能　静電気放電保護

10.電源電圧、消費電力: 8～28VDC（オプションで最大48VDC）; Typ. 15～54W

11.動作温度・湿度: -20℃～+50℃ (ファン無、開口部無); 結露無しで5%～95%; コーティングオプションあります

12.寸法・重量: 270 x 162 mm、PCI拡張版 440 x 162 mm; 高さは必要に「応じて変わります 62/83/120 mm; 2.2 kg

13.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

14.衝撃・振動: EN60068

15.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

16.認可リスト: CE、EN60945、IACS E10

17.BIOS: MPL engineered BIOS (General Software); 1MB Flash EEPROM, easy BIOS update

18.OS: Windows、Linus、RTOS

■PIP22

主な特徴

通常ハウジング

ミリタリーハウジング

写真をクリックすると拡大写真をご覧になれます。

PIP22はインテル社低消費電力Core2Duoプロセッサを採用したファンレス・インダストリアルPCです。低消費電力で振動･衝撃に強く、幅広い動作温度範囲（温度拡張版：-40℃～６５℃）を確保しています。通常ハウジングおよび防塵防滴対応のミリタリー・ハウジング版が用意されています。

PDFカタログ（1337KB）

AWPIP22-2 110729

1.CPU: Low Power Intel® Core 2 Duo Processor 最大 1.5GHz　（長期供給保障）; ・ 4 MB Level2 Cache

2.Chipset: 945GME; ICH7-MDH

3.Memory: 1GB オンボード; 最大3GB (メモリソケット)

4.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; デュアル・パネルサポート(CRT, Parallel, LVDS); ディジタル・ビデオ(Max. 1920X1200）、DVI-Iコネクタ; アナログ・ビデオ(Max. 2048X1536)、DVI-Iコネクタ; LVDSポート 1mm ヘッダー 1600X1200 (WUXGA)

5.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 2; 　　RJ45コネクタ　静電気放電保護; USB2.0 x 6 （外部4、内部2）; 　　Type Aコネクター x 4、静電気放電保護、bootable; FireWire x 1　IEEE-1394bポート; 　　最大800Mbit/s、Bilingualコネクタ、静電気放電保護; シリアルポート x 4; 　　RS232 x 2; 　　RS232またはRS422/485 X 2; PS/2 x 2　キーボード、マウス; IDE x 1　2デバイス、Uitra DMA-100; SATA x 2　最大150Mbyte/s、RAID 0/1、標準SATAコネクタ

6.PC/104-Plus: 8/16 bitメモリ、ISAインタフェース(PC/104); 32-bit PCI-Interface for up to 4 PC/104-Plus cards

7.PCI-Express Minicard: WLAN, GPRS, UMTS用　; PCI-Express 1 lane、USB2.0 X 1

8.シャーシ: rugged chromated aluminum 、EMI protection; MILハウジング　オプション

9.その他: ウォッチドッグタイマ、LED、RTC、温度センサ

10.電源電圧、消費電力: 8～28VDC（オプションで最大48VDC）; Typ. 30W

11.動作温度・湿度: -20℃　～　+60℃; 拡張版　-40℃～+65℃; 結露無しで5%～95%; コーティングオプションあります

12.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

13.衝撃・振動: EN60068

14.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

15.認可リスト: CE、EN60945、IACS E10

16.OS: Windows、Linus、RTOS

■PIP20

主な特徴

通常ハウジング

ミリタリーハウジング

写真をクリックすると拡大写真をご覧になれます。

PIP20はインテル社低消費電力CoreDuoプロセッサを採用したファンレス・インダストリアルPCです。低消費電力で振動･衝撃に強く、幅広い動作温度範囲（温度拡張版：-40℃～６５℃）を確保しています。通常ハウジングおよび防塵防滴対応のミリタリー・ハウジング版が用意されています。

PDFカタログ（867KB）

AWPIP20-2 110729

1.CPU: Low Power Intel® Core Duo Processor 最大 1.67GHz　（長期供給保障）; ・ 2 MB Level2 Cache

2.Chipset: 945GME; ICH7-MDH

3.Memory: 1GB オンボード; 最大3GB (メモリソケット)

4.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; デュアル・パネルサポート(CRT, Parallel, LVDS); ディジタル・ビデオ(Max. 1920X1200）、DVI-Iコネクタ; アナログ・ビデオ(Max. 2048X1536)、DVI-Iコネクタ; LVDSポート 1mm ヘッダー 1600X1200 (WUXGA)

5.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 2; 　　RJ45コネクタ　静電気放電保護; USB2.0 x 6 （外部4、内部2）; 　　Type Aコネクター x 4、静電気放電保護、bootable; FireWire x 1　IEEE-1394bポート; 　　最大800Mbit/s、Bilingualコネクタ、静電気放電保護; シリアルポート x 4; 　　RS232 x 2; 　　RS232またはRS422/485 X 2; PS/2 x 2　キーボード、マウス; IDE x 1　2デバイス、Uitra DMA-100; SATA x 2　最大150Mbyte/s、RAID 0/1、標準SATAコネクタ

6.PC/104-Plus: 8/16 bitメモリ、ISAインタフェース(PC/104); 32-bit PCI-Interface for up to 4 PC/104-Plus cards

7.PCI-Express Minicard: WLAN, GPRS, UMTS用　; PCI-Express 1 lane、USB2.0 X 1

8.シャーシ: rugged chromated aluminum 、EMI protection; MILハウジング　オプション

9.その他: ウォッチドッグタイマ、LED、RTC、温度センサ

10.電源電圧、消費電力: 8～28VDC（オプションで最大48VDC）; Typ. 28W

11.動作温度・湿度: -20℃　～　+60℃; 拡張版　-40℃～+65℃; 結露無しで5%～95%; コーティングオプションあります

12.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

13.衝撃・振動: EN60068

14.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

15.認可リスト: CE、EN60945、IACS E10

16.OS: Windows、Linus、RTOS

■PIP19

主な特徴

写真をクリックすると拡大写真をご覧になれます。

PIP19はインテル社低消費電力Celeron(1.06GHz)プロセッサを採用したファンレス・インダストリアルPCです。低消費電力で振動･衝撃に強く、幅広い動作温度範囲-20℃～60℃（温度拡張版：-40℃～75℃）を確保しています。通常ハウジングおよび防塵防滴対応のミリタリー・ハウジング版が用意されています。

PDFカタログ（1256KB）

AWPIP19-1 120131

1.CPU: Low Power Intel® Celeron Processor 1.06GHz（長期供給保障）; ・ 1MB Level2 Cache

2.Chipset: 945GME; ICH7-MDH; フロントサイド・バス 533MHz

3.Memory: 最大3GB; 1GB RAM ソルダードオンボード; デュアルチャネル DDR2-667メモリ

4.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; デュアル・パネルサポート(CRT, Parallel, LVDS); ディジタル・ビデオ(Max. 1920X1200）、DVI-Iコネクタ; アナログ・ビデオ(Max. 2048X1536)、DVI-Iコネクタ; LVDSポート 1mm ヘッダー 1920X1200 (WUXGA)

5.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 2; 　　RJ45コネクタ　静電気放電保護　オートネゴシエイション; USB2.0 x 6 （外部4、内部2）; 　　Type Aコネクター x 4、静電気放電保護。bootable; FireWire x 1　IEEE-1394bポート; 　　最大800Mbit/s、Bilingualコネクタ、静電気放電保護; 　　外部デバイスに対するパワーソース可; シリアルポート x 4; 　　RS232 x 2　4 x 9-pin DSUB、静電気放電保護; 　　RS232またはRS422/485 X 2、最大レイト230.4kbaud; PS/2 x 2 キーボードマウス 6-pin mini DINコネクター静電気放電保護; E-IDE x 1　2デバイス、Uitra DMA-100、標準44-pinヘッダー x 1; SATA x 2　最大150Mbyte/s、RAID 0/1、標準SATAコネクタ X 2; パラレルポート SPP、EPP、ECP(IEEE1284); 　25-pin DSUB、静電気放電保護

6.PC/104-Plus: 8/16 bitメモリ、ISAインタフェース(PC/104); 32-bit PCI-Interface for up to 4 PC/104-Plus cards

7.PCI-Express Minicard: WLAN, GPRS, UMTSなど用　; PCI-Express 1 lane/USB2.0 X 1

8.シャーシ: rugged chromated aluminum with EMI protection; DIN-rail or flange mounting, no ventilation holes; MILハウジング　オプション

9.その他: ウォッチドッグタイマ、13 x 2色LED; パワーボタン、リセットボタン　ATX機能　静電気放電保護

10.電源電圧、消費電力: 8～28VDC（オプションで最大48VDC）; Typ. 13～20W

11.動作温度・湿度: -20℃～+60℃ (ファン無、開口部無); 温度拡張版 -40℃～+75℃ (ファン無、開口部無); 結露無しで5%～95%; コーティングオプションあります

12.寸法・重量: 270 x 162 mm、PCI拡張版 440 x 162 mm; 高さは必要に「応じて変わります 62/83/120 mm; 2.2 kg

13.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

14.衝撃・振動: EN60068

15.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

16.認可リスト: CE、EN60945、IACS E10

17.BIOS: MPL engineered BIOS (General Software); 1MB Flash EEPROM, easy BIOS update

18.OS: Windows、Linus、RTOS

■PIP11

主な特徴

写真をクリックすると拡大写真をご覧になれます。

PIP11はインテル社低消費電力Pentium Mプロセッサを採用したファンレス・インダストリアルPCです。低消費電力で振動･衝撃に強く、幅広い動作温度範囲（温度拡張版：-40℃～65℃）を確保しています。通常ハウジングおよび防塵防滴対応のミリタリー・ハウジング版が用意されています。

PDFカタログ（1532KB）

AWPIP11-2 110729

1.CPU: Low Power Intel® Pentium M Processor 最大 1.8GHz　（長期供給保障）; ・ 2 MB Level2 Cache

2.Chipset: 855GME; 6300ESB

3.Memory: 512MB ECC付オンボード; 最大1.5GB ECC付/無 (メモリソケット)

4.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; オプション　デュアル・パネルサポート; ディジタル・ビデオ(Max. 1920X1200）、DVI-Iコネクタ; アナログ・ビデオ(Max. 2048X1536)、DVI-Iコネクタ; LVDS ポート 1.27mm ヘッダー 1920X1200 (WUXGA)

5.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 1; 　　RJ45コネクタ　静電気放電保護; USB2.0 x 3 （外部2、内部1）; 　　Type Aコネクター x 2、静電気放電保護、bootable; FireWire x 3　IEEE-1394bポート; 　　最大800Mbit/s、Bilingualコネクタ、静電気放電保護; シリアルポート x 4; 　　RS232C x 2; 　　RS232またはRS422/485 X 2; PS/2 x 2　キーボード、マウス; IDE x 2　4デバイス、PIO Mode 4、Bus Master IDE; SATA x 2　最大150Mbyte/s、標準SATAコネクタ; PC/104-Plus; 　　8/16 bitメモリ、ISAインタフェース(PC/104); 　　32-bit PCI-Interface for up to 4 PC/104-Plus cards

6.シャーシ: rugged chromated aluminum 、EMI protection

7.その他: ウォッチドッグタイマ、LED、RTC、温度センサ

8.電源電圧、消費電力: 8～28VDC（オプションで最大48VDC）; Typ. 26W

9.動作温度・湿度: -20℃　～　+60℃; 拡張版　-40℃～+65℃; 結露無しで5%～95%; コーティングオプションあります

10.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

11.衝撃・振動: EN60068

12.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

13.認可リスト: CE、EN60945、IACS E10

14.OS: Windows、Linus、RTOS

■PIP10

主な特徴

写真をクリックすると拡大写真をご覧になれます。

PIP10はインテル社低消費電力Pentium Mプロセッサを採用したファンレス・インダストリアルPCです。低消費電力で振動･衝撃に強く、幅広い動作温度範囲（温度拡張版：-40℃～75℃）を確保しています。通常ハウジングおよび防塵防滴対応のミリタリー・ハウジング版が用意されています。

PDFカタログ（1694KB）

AWPIP10-2 110729

1.CPU: Low Power Intel® Pentium M Processor 最大 1.4GHz　（長期供給保障）; ・ 2 MB Level2 Cache

2.Chipset: 855GME; 6300ESB

3.Memory: 512MB ECC付オンボード; 最大1.5GB ECC付/無 (メモリソケット)

4.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; オプション　デュアル・パネルサポート; ディジタル・ビデオ(Max. 1920X1200）、DVI-Iコネクタ; アナログ・ビデオ(Max. 2048X1536)、DVI-Iコネクタ; LVDS ポート 1.27mm ヘッダー 1920X1200 (WUXGA)

5.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 1; 　　RJ45コネクタ　静電気放電保護; USB2.0 x 3 （外部2、内部1）; 　　Type Aコネクター x 2、静電気放電保護、bootable; FireWire x 3　IEEE-1394bポート; 　　最大800Mbit/s、Bilingualコネクタ、静電気放電保護; シリアルポート x 4; 　　RS232C x 2; 　　RS232またはRS422/485 X 2; PS/2 x 2　キーボード、マウス; IDE x 2　4デバイス、PIO Mode 4、Bus Master IDE; SATA x 2　最大150Mbyte/s、標準SATAコネクタ; PC/104-Plus; 　　8/16 bitメモリ、ISAインタフェース(PC/104); 　　32-bit PCI-Interface for up to 4 PC/104-Plus cards

6.シャーシ: rugged chromated aluminum 、EMI protection

7.その他: ウォッチドッグタイマ、LED、RTC、温度センサ

8.電源電圧、消費電力: 8～28VDC（オプションで最大48VDC）; Typ. 20W

9.動作温度・湿度: -20℃　～　+60℃; 拡張版　-40℃～+75℃; 結露無しで5%～95%; コーティングオプションあります

10.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

11.衝撃・振動: EN60068

12.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

13.認可リスト: CE、EN60945、IACS E10

14.OS: Windows、Linus、RTOS

■MIP10

主な特徴

写真をクリックすると拡大写真をご覧になれます。

MIP10ファミリー(MIP11/MIP10/MIP9/MIP8)はインテル社低消費電力Pentium Mプロセッサを採用したPC/104-Plus仕様(96X90mm)の組み込み式ボードコンピュータです。
低消費電力で振動･衝撃に強く、幅広い動作温度範囲-40℃～75℃（温度拡張版）を確保しています。

PDFカタログ（1200KB）

AWMIP10-2 110729

1.CPU: Intel® Low Power Embedded; MIP11　Pentium-M® CPU, 1.8GHz, 2M L2 cache; MIP10　Pentium-M® CPU, 1.4GHz, 2M L2 cache; MIP9 　Celeron-M® CPU, 1.0GHz, 512kB L2 cache; MIP8 　Celeron-M® CPU,600 MHz, 512kB L2 cache

2.Chipset: 855GME; 6300ESB

3.Memory: 256MB ECC付オンボード; 最大1.25GB ECC付/無(メモリソケット)

4.FLASH: CFスロット付

5.グラフィック: Intel IGD 250MHz グラフィックスコア 2D/3Dエンジン付; 350MHz,24-bit RAMDAC; デュアル・パネルサポート (DVI, LVDS); ディジタル・ビデオ 1920X1200、ロック付ヘッダー; アナログ・ビデオ 2048X1536、ロック付ヘッダー; LVDS ポートロック付ヘッダー 1920X1200 (WUXGA); DVD-I ヘッダー静電気放電保護

6.I/Oインターフェース: 10BaseT/100BaseTX/1000BaseTX x 1; USB2.0 x 4　最大480Mbit/s、静電気放電保護、bootable; シリアルポート x 2　RS232C x 2; PS/2 X 1　キーボード、マウス; SATA x 1　最大150Mbyte/s、標準SATAコネクタ; PC/104-Plus; 　　8/16 bitメモリ、ISAインタフェース(PC/104); 　　32-bit PCI-Interface for up to 4 PC/104-Plus cards; FDDポート　最大2.88MB FDDサポート; オーディオインタフェース　3入力　ラインイン、CD、マイクロホン

7.その他: ウォッチドッグタイマ、LED、RTC、温度センサ

8.電源電圧、消費電力: 5VDC; MIP11　11-22W; MIP10　11-19W; MIP9 　11-15W; MIP8 　11-15W; 最大消費電力は、最速、フルロード、512MB RAM、Gigabit Link、 SATA HDの状態です。

9.動作温度・湿度: 標準　-20℃　～　+60℃; 拡張版; 　MIP11　-40℃～+65℃; 　MIP10　-40℃～+75℃; 　MIP9 　-40℃～+75℃; 　MIP8 　-40℃～+75℃; 結露無しで5%～95%

10.形状、重量: 96mmX90mm 、高さ 28.7mm; 重量 180g

11.EMC: EN55022、EN55024、EN61000、MIL-STD-461E

12.衝撃・振動: EN60068

13.環境・安全規格: EN50155、MIL-STD-810-F、EN60601、EN60950

14.OS: Windows、Linus、QNX、DOS

■MAGBES

主な特徴

写真をクリックすると拡大写真をご覧になれます。

MAGBESはPC/104サイズの5ポートGigaBitイーサネットスイッチです。ポートは、copperポート、光ファイバSPFポートの6種類の組み合わせがあります。低消費電力、ファンレスオペレーション、オプションで-40℃～+85℃(温度拡張版)と幅広い動作温度範囲を確保しています。

PDFカタログ（1410KB）

AWMAGBES-2 110704

MAGBES製品型番表

型　　番	構　　成	ポート構成
型　　番	構　　成	RJ45	光ファイバSFP	ロック付2mm ピンヘッダー
MAGBES-11S	スタンドアローン	4	-	1
MAGBES-12S	スタンドアローン	2	2	1
MAGBES-11P	PC/104スタック	4	-	1
MAGBES-12P	PC/104スタック	2	2	1
MAGBES-11M	PIPビルトイン	4	-	1
MAGBES-12M	PIPビルトイン	2	2	1

1.Ethernet Switch: 5 X Gigabit Switch; 　・最大10kByteのジャンボフレームをサポート; 　・1024MAC、自動学習、エージング; 　・VLAN; 　・Spanning Tree; Copperポート　RJ45およびロック付2mmピンヘッダー; 　・オートクロスオーバー、極性修正; 光ファイバポート　SFPトランシーバ; 　・シングル/マルチモードサポート; 　・データレート100Mbitおよび1Gbit; ステータスLED; 　・2 X LED copperポート毎　リンク/アクティビティ、スピードインジケータ; 　・1 X LED SFPポート毎　リンク/アクティビティインジケータ;

2.電源電圧、消費電力: 5VDC -5%/+5%; Typ. 3.5W　5 X 100Mbit copper link; Typ. 7.5W　5 X 1Gbit copper link

3.動作温度・湿度: -20℃　～　+60℃; 拡張版　-40℃～+85℃; 結露無しで5%～95%; コーティングオプションあります

4.形状、重量: 90.2X95.9X13.8mm　PC/104サイズ（スタンドアローン、スタック）; 120.0X95.9X13.8mm （PIPビルトイン); 重量 100g　（MAGBES-11S);

■MCDISK-E-5

主な特徴

MCDISK-E-5はデスクトップタイプのSCSIインタフェースPCMCIAカードreader/Writerです。PC-cards (Type I, II & III)、FORTEZZA暗号カードなどをポートしています。
動作温度は0℃～+70℃と幅広い動作温度範囲を確保しています。

AWMCDISKE5-1 1107129

1.インタフェース: SCSI-2

2.PCカードスロット: Dual PC Card Type I,II & III

3.サポートカード: PC-ATAカード; SRAM read/write; ROM, EPROM, FLASH, OTP read; FLASHメモリ write/erase; EEPROM write/erase; FORTEZZA暗号カード; User specific I/O card access (ドライバーが必要になります)

4.コネクタ: 2 x 50 Pin Delta Ribbon (Centronics)

5.電源電圧、電流: 94-264V 50-60Hz; 120mA (カード無)

6.動作温度・湿度: 0℃　～　+70℃; 拡張版オプションがあります; 結露無しで10%～90%

7.形状、重量: 60 x 190 x 250 mm; 重量 0.43 kg

8.環境・安全規格: UL、 FCC Class B、CE

9.OS: Macintosh OS; MS-DOS; Windows(3.X, NT3.5 & 4.0, 95); UNIX (HP, SUN, DEC, IBM )
