Product infomation MEN Mikro Elektronik社 - PCI Mezzanine 製品
  P506 P506はQuad CAN バスインタフェースPMCカードです。４チャンネル独立でフルCAN/拡張CANに対応しています。動作温度範囲は-40〜+85℃(qualified component)に対応しています。
  P507 P507はQuad UART RS422/RS485インタフェースPMCカードです。32-bit/33-MHz PMC、RS422全二重、RS485半二重に対応しています。シリアルデータレイトは最大921,600bit/s、チャンネル間は500V絶縁です。動作温度範囲は-40〜+85℃(qualified component)に対応しています。
  P511 P511はDual Fast Ethernet PMCカードです。２チャンネル全二重/半二重、10Base-T/100Base-TX対応です。動作温度範囲は-40〜+85℃(qualified component)に対応しています。
  P512 P512はReflective Memory PMCカードです。LVDS X 1チャネル。動作温度範囲は-40〜+85℃(qualified component)に対応しています。
  P517 P517はグラフィックアクセラレータPMCカードです。Silicon Motion社 SM731グラフィック・コントローラを搭載しています。16MB インテグレイテッド・グラフィックスRAM搭載、最大解像度1600X1200ピクセル、最大16,700,000色です。
  P518 P518はフレームバッファインタフェースPMCカードです。色深度は16bitRGB、解像度は640X480から最大1280X1024ピクセルです。32MB インテグレイテッド・グラフィックスRAM搭載しています。動作温度範囲は-40〜+85℃(qualified component)に対応しています。
  P598 P598は伝導冷却タイプのユニバーサルサブモジュール用のメインPMCカードです。1XUSM(Universal Submodule)スロット、32MB DDR2 SDRAM、2MB Flashを搭載しています。動作温度範囲は伝導冷却で-40〜+85℃(qualified component)に対応しています。
  P599 P599はUSM(Universal Submodule)１枚を搭載可能なPMCキャリヤーボードです。キャリヤーボード上にはAltera社製Cyclone-II FPGA、32MBのDDR2 SDRAMと2MBのフラッシュメモリが実装されています。フロント側にユーザーIOとして使用可能なSCSI-2タイプのコネクタが実装されています。
  P601 P601は10/100/1000 Base-T 4ポート搭載(RJ45フロント)のXMC規格のMezzanineボードです。XMC規格のシングルボードコンピュータやキャリアボードで使用できます。
  P602 P602は4チャンネル冗長10/100/1000Base-T(RJ45フロントパネル)のXMC規格のMezzanineカードです。
  P699 P699はユニバーサルサブモジュール用のメインXMCカードです。CPIe 2.5 Gbits/s、1XUSM(Universal Submodule)スロット、32MB DDR2 SDRAM、4MB Flashを搭載しています。動作温度範囲は-10〜+70℃(screened)に対応しています。


  ■P506 主な特徴
P506

写真をクリックすると拡大写真をご覧になれます。
P506はQuad CAN バスインタフェースPMCカードです。４チャンネル独立でフルCAN/拡張CANに対応しています。動作温度範囲は-40〜+85℃(qualified component)に対応しています。







PDF P506-PDFカタログ（351KB）
見積り依頼
AWP506-2 100531
1.CANインタフェース
ISO 11898-1および ISO 11898-2 準拠
４チャンネル
CANプロトコル バージョン 2.0A/B
　・標準/拡張 データフレーム
　・0〜8 バイトデータ長
　・プログラマブルデータレート　最大1Mbit/s
リモートフレームサポート
5 受信バッファ（FIFO）
3 送信バッファ（プライオリティ付）
マスク可能アイデンティファイヤフィルタ
プログラマブルループバックモード（セルフテスト）
インタラプト機能（送信/受信エラー）
2.メモリ
32MB SDRAM
・DDR2
・132MHz メモリバス周波数
・FPGA制御
2MB オンボード・フラッシュ（不揮発性）
・FPGA Nios ファームウエア用
・FPGA制御
3.FPGA
I/O機能の追加が可能
4.PMC (PCI)
PCI 規格2.2 準拠
32-bit/33-MHz、3.3V V(I/O)
ターゲット
5.周辺接続
フロントパネル　シールド50ピンHP D-Sub SCSI 2 コネクタ
6.電気的特性　その他
絶縁電圧
　・1500 VAC
電源電圧/消費電力
　・+5V(-3%/+5%)、240mA
　・+3.3V(-5%/+5%)、15mA
MTBF
　・tbd.
質量
　・78g
形状
　・IEEE 1386.1 適合
7.耐環境性能
動作温度
　-40 〜 +85℃ (qualified componet)
　空冷条件 1.0m/s 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　1g/10..150Hz
*コーティング対応可（オプション）
8.安全規格
フレーマビリティ
UL 94V-0
9.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
10.ソフトウエア
Windows
Linux
VxWorks
QNX
その他　お問い合わせください。
TOP

  ■P507 主な特徴
P507

写真をクリックすると拡大写真をご覧になれます。
P507はQuad UART RS422/RS485インタフェースPMCカードです。32-bit/33-MHz PMC、RS422全二重、RS485半二重に対応しています。シリアルデータレイトは最大921,600bit/s、チャンネル間は500V絶縁です。動作温度範囲は-40〜+85℃(qualified component)に対応しています。






 P507-PDFカタログ（345KB）
見積り依頼
AWP507-1 100226
1.USRTインタフェース
4 X RS422/RS485 UART
ソフトウエア・コンフィグレーション
データレイト最大　921,600 bit/s
60バイト　送信/受信バッファ
全二重動作RS422、半二重動作RS485
チャンネル間絶縁：500V
16550 UARTコンパチブル
2.メモリ
32MB SDRAM
　・Soldered
　・DDR2
　・132MHz メモリバス周波数
　・FPGA制御
2MB オンボード・フラッシュ
　・FPGA Nios ファームウエア、データ用
　・FPGA制御
3.FPGA
I/O機能の追加が可能
4.PMC (PCI)
PCI 規格2.2 準拠
32-bit/33-MHz、3.3V V(I/O)
ターゲット
5.周辺接続
フロントパネル　シールド50ピンHP D-Sub SCSI 2 リセプタブル・コネクタ
6.電気的特性　その他
絶縁電圧
　・500 VAC
電源電圧/消費電力
　・+5V(-3%/+5%)、120mA.
　・+3.3V(-5%/+5%)、9mA
MTBF
　・tbd.
質量
　・78g
形状
　・IEEE 1386.1 適合
7.耐環境性能
動作温度
　-40 〜 +85℃ (qualified componet)
　空冷条件 1.0m/s 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　1g/10..150Hz
*コーティング対応可（オプション）
8.安全規格
フレーマビリティ
UL 94V-0
9.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
10.ソフトウエア
Windows
Linux
その他　お問い合わせください。
TOP

  ■P511 主な特徴
P511

写真をクリックすると拡大写真をご覧になれます。
P511はDual Fast Ethernet PMCカードです。２チャンネル全二重/半二重、10Base-T/100Base-TX対応です。動作温度範囲は-40〜+85℃(qualified component)に対応しています。







PDF P511-PDFカタログ（366KB）
見積り依頼
AWP511-2 100531
1.イーサネット・インタフェース
10Base-T/100Base-TX ２チャネル
RJ45コネクタ ２個 （アダプタケーブル経由）
全二重/半二重サポート
2.メモリ
32MB SDRAM
・DDR2
・132MHz メモリバス周波数
・FPGA制御
2MB オンボード・フラッシュ（不揮発性）
・FPGA Nios ファームウエア用
・FPGA制御
3.GPIO
最大６ライン(ソフトウエア制御）
4.FPGA
I/O機能の追加が可能
5.PMC (PCI)
PCI 規格2.2 準拠
32-bit/33-MHz、3.3V V(I/O)
ターゲットおよびイニシエータ
6.周辺接続
Iフロントパネル　シールド50ピンHP D-Sub SCSI 2 コネクタ
アダプタケーブル　RJ45コネクタへ接続 （標準装備）
7.電気的特性　その他
絶縁電圧
　・1500 VAC
電源電圧/消費電力
　・+5V(-3%/+5%)、40mA
　・+3.3V(-5%/+5%)、139mA
MTBF
　・tbd.
質量
　・78g
形状
　・IEEE 1386.1 適合
8.耐環境性能
動作温度
　-40 〜 +85℃ (qualified componet)
　空冷条件 1.0m/s 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　1g/10..150Hz
*コーティング対応可（オプション）
9.安全規格
フレーマビリティ
UL 94V-0
10.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
11.ソフトウエア
Windows
Linux
QNX
その他　お問い合わせください。
TOP

  ■P512 主な特徴
P512

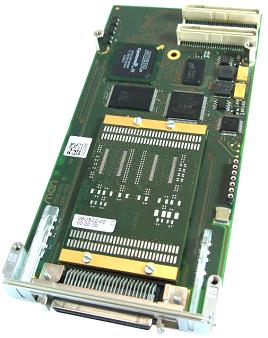

写真をクリックすると拡大写真をご覧になれます。
P512はReflective Memory PMCカードです。LVDS X 1チャネル。動作温度範囲は-40〜+85℃(qualified component)に対応しています。













PDF P512-PDFカタログ（412KB）
見積り依頼
AWP512-2 100531
1.Reflective Memory
LVDS X 1チャネル
Usable in fully connected mesh
Multi-mode 最大　2 meters
接続スピード　230MHz、tbd. MB/s
2.メモリ
32MB DDR2 SDRAM
　・メモリバス　132MHz
　・FPGA制御
2MB non-volatile Flash (FBGAデータ用)
3.PMC(PCI)
PCI規格 2.2 準拠
32-bit/33-MHz、3.3V V(I/O)
Target
4.ペリフェラル接続
フロントパネル、シールド50-pin HP D-Sub SCSI 2レセプタクルコネクタ
5.電気的特性　その他
電源電圧/消費電力
　・+5V(-3%/+5%)、109mA
　・+3.3V(-5%/+5%)、143mA
MTBF
　・tbd.
質量
　・78g
形状
　・IEEE 1386.1 適合
5.耐環境性能
動作温度
　-40 〜 +85℃ (qualified componet)
　空冷条件 1.0m/s 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　1g/10..150Hz
*コーティング対応可（オプション）
6.安全規格
フレーマビリティ
UL 94V-0
7.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
8.ソフトウエア
MDISドライバ
TOP

  ■P517 主な特徴
P517

写真をクリックすると拡大写真をご覧になれます。
P517はグラフィックアクセラレータPMCカードです。Silicon Motion社 SM731グラフィック・コントローラを搭載しています。16MB インテグレイテッド・グラフィックスRAM搭載、最大解像度1600X1200ピクセル、最大16,700,000色です。






PDF P517-PDFカタログ（333KB）
見積り依頼
AWP517-1 100226
1.グラフィック制御
SM731コントローラ
ビデオ
　・ズームビデオポート
　・ビデオフィルタリング
　・マルチ・インディペンデント・ハードウエア ビデオウインドウ
メモリ
　・16MB エンべデッドSGRAM
　・64bit メモリインタフェース
　・様々なオンチップDRAMメモリコンフィグレーション
DVI　PanelLink トランスミッター経由
　・インテグレイテッド・デュアル・チャネル LVDS トランスミッター
　・シングルまたはデュアル　ピクセル毎のクロック
　・DualMon サポート
　・最大解像度　1600 X 1200 ピクセル
　・最大　16,700,000色
RAMDAC (Random Access Memory Digital/Analog Converter)
　・235MHz
　・24bit
　・最大解像度　1600 X 1200 ピクセル
　・最大　16,700,000色
ビデオ　BIOS　ROM
　・4 Mbit (512K X 8bit）
2.インタフェース
DVI-I　フロントパネルコネクタ経由
S-Video 入力/出力　および　
　　コンポジットビデオ出力　フロントパネルコネクタ経由
LVDS1およびLVDS2オンボードコネクタ経由
3.PCI
32-bit PCI、PCI Local Bus 規格 2.2 準拠
33MHz
Target
4.周辺接続
フロントパネル　1 X DVI-I コネクタ　および
　　1 X 標準 9ピン D-Sub レセプタブルコネクタ経由
オプションでオンボード50ピンプラグコネクタ経由
オプション：　Pn4 リアI/O経由
5.電気的特性　その他
絶縁全圧　tbd.
電源電圧/消費電力
　・+5V(4.85V〜5.25V)、900mA max.
　・+3.3V(3.0V〜3.6V)、1.4A typ.
MTBF
　・tbd.
質量
　・84g
形状
　・IEEE 1386.1 適合
6.耐環境性能
動作温度
　0 〜 +60℃ （その他の温度についてもご要望にて対応可）
　空冷条件 10m3/h 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　2g/10..150Hz
*コーティング対応可（オプション）
7.安全規格
フレーマビリティ
UL 94V-0
8.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
9.ソフトウエア
ドライバサポート　Windows 2000/XP、OS-9(Cライブラリ、シェアード・ライブラリモジュールXiBase9用を含む）
その他　お問い合わせください。
TOP

  ■P518 主な特徴
P518

写真をクリックすると拡大写真をご覧になれます。
P518はフレームバッファインタフェースPMCカードです。色深度は16bitRGB、解像度は640X480から最大1280X1024ピクセルです。32MB インテグレイテッド・グラフィックスRAM搭載しています。動作温度範囲は-40〜+85℃(qualified component)に対応しています。






PDF P518-PDFカタログ（367KB）
見積り依頼
AWP518-1 100226
1.ビデオ信号
DVIインタフェース：FP to DVI 変換
VGAインタフェース：FP to VGA 変換
LVDS TFT インタフェース　リアI/O経由
色深度　16bit RGB
解像度　DVI/VGA (change only by FPGA update）
　・640 X 480
　・800 X 600
　・1024 X 768
　・1280 X 1024
解像度　LVDS (change only by FPGA update）
　・640 X 480、800 X 600 、 1024 X 768
　　　　　(with one or two LVDS connections）
　・1280 X 1024 (with two LDVS connections only)
周波数：　DVI/VGA 60Hzまたは75Hz、　LVDS 60Hz
2.メモリ
32MB/133MHz SDRAM 、32bitメモリインタフェース
3.FPGA
I/O機能の追加が可能
4.周辺接続
フラットパネルおよびVGA 信号　DVI-I フロントコネクタ経由
LVDS信号　Pn4 リアI/O またはP1オンボードコネクタ経由
5.PMC(PCI)
PCI規格 2.2 準拠
32-bit/33-MHz、3.3V V(I/O)； ご要望にて66MHz可
Target
6.電気的特性　その他
電源電圧/消費電力
　・+5V(4.85V〜5.25V)、10mA max.
　・+3.3V(3.0V〜3.6V)、300mA typ.
MTBF
　・426,000h @ 40℃ (derived from MIL-HDBK-217F)
質量
　・70g
形状
　・IEEE 1386.1 適合
7.耐環境性能
動作温度
　-40 〜 +85℃
　空冷条件 10m3/h 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　2g/10..150Hz
*コーティング対応可（オプション）
8.安全規格
フレーマビリティ
UL 94V-0
9.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
10.ソフトウエア
Windows
Linux
VxWorkd (WindML)
その他　お問い合わせください。
TOP

  ■P598 主な特徴
P598

写真をクリックすると拡大写真をご覧になれます。
P598は伝導冷却タイプのユニバーサルサブモジュール用のメインPMCカードです。1XUSM(Universal Submodule)スロット、32MB DDR2 SDRAM、2MB Flashを搭載しています。動作温度範囲は伝導冷却で-40〜+85℃(qualified component)に対応しています。




PDF P598-PDFカタログ（343KB）
見積り依頼
AWP598-1 100226
1.機能
ユーザーがFPGAにより作成します
ラインドライバ、USM用ハードウエア（含まれていません）
2.メモリ
32MB SDRAM
　・Soldered
　・DDR2
　・132MHzメモリバス周波数
　・FPGA制御
2MB オンボード・フラッシュ
　・FPGA　Niosファームウエア、データ用
　・FPGA制御
3.FPGA
33,216LE
ALtera SOPC、Nios II/f　ソフトプロセッサなど
4.USMスロット
1 X 標準USMモジュール用スロット
ラインドライバ、追加ハードウエアのインプリメンテーション用
5.その他
8 X オンボードLED　PFGA制御
I2Cインタフェース　USMモジュール検出用
6.PMC(PCI)
PCI規格 2.2 準拠
32-bit/33-MHz、3.3V V(I/O)
Target
7.ペリフェラル接続
Pn4 リアI/Oコネクタ経由
8.電気的特性　その他
絶縁全圧
　インプリメンテーションおよびUSMの信号のルーティングに依存します
電源電圧/消費電力
　・+5V(-3%/+5%)、FPGA idle / US0 plugged：概算 118mA
　　　　　　　　memory test / US0 plugged：122mA
　・+3V(-5%/+5%)、FPGA idle / US0 plugged： 76mA
　　　　　　　　memory test / US0 plugged： 82mA
MTBF
　・848,597h @ 40℃ according to IEC/TR 62380(RDF 2000)
質量
　・36g (USMモジュール除く）
形状
　・IEEE 1386.1 適合、VITA 20 準拠
9.耐環境性能
動作温度
　-40 〜 +85℃(qualified componet)、伝導冷却
　空冷条件 10m3/h 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　2g/10..150Hz
*コーティング対応可（オプション）
10.安全規格
フレーマビリティ
UL 94V-0
11.EMC
電磁波耐性：ハウジングと未接続のため考慮不要
ESD/burst：外部インタフェースコネクタが無いため考慮不要
12.ソフトウエア
Flashアップデイトツール：Windows、Linux、VxWorks
ドライバ：FPGAのインプリメンテーションに依存します
その他　お問い合わせください。
TOP

  ■P599 主な特徴
P599


P599

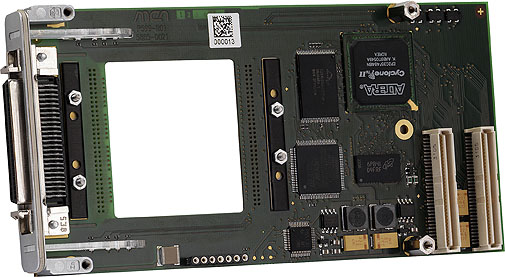

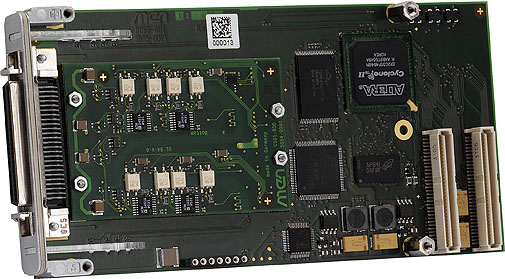

写真をクリックすると拡大写真をご覧になれます。
P559はUSM(Universal Submodule)１枚を搭載可能なPMCキャリヤーボードです。キャリヤーボード上にはAltera社製Cyclone-II FPGA、32MBのDDR2 SDRAMと2MBのフラッシュメモリが実装されています。フロント側にユーザーIOとして使用可能なSCSI-2タイプのコネクタが実装されています。
SDRAMとフラッシュメモリはFPGAに接続しています。
USMは仕様が公開されており、入出力信号はユーザーIOとして使用可能でFPGAとフロント側のコネクタに接続されます。
USMはラインドライバー・レシーバやアナログ回路を実装して利用できます。動作温度範囲として-40℃〜+85℃のボードが選択できます。










PDF P599-PDFカタログ（350KB）
見積り依頼
AWP599-2 090428
TOP

  ■P601 主な特徴
P601

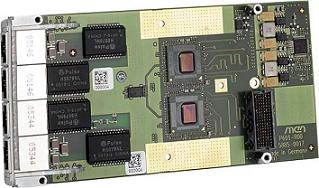

写真をクリックすると拡大写真をご覧になれます。
P601は10/100/1000 Base-T 4ポート搭載(RJ45フロントパネル)のXMC規格のMezzanineボードです。XMC規格のシングルボードコンピュータやキャリアボードで使用できます。





PDF P601-PDFカタログ（309KB）
見積り依頼
AWP601-2 090428
1.Ethernet
dual-port Ethernet コントローラーを２個搭載
10/100/1000Base-T X 4ポート (前面RJ45コネクター）
2.XMC規格VITA42.0-200x準拠、XMCコネクタP15
3.PCI Express 8 レーン
4レーンX （ 2 1000Base-T Ethernet コントローラー）、XMCコネクタP15へ接続
4.電気的特性　その他
絶縁電圧
　1.5KV DC
電源電圧/消費電力
　・+5Vまたは+12V(-5%/+5%),1.4A typ.(+5V)、
　　　　　　　　　　　　　　　　　600mA typ.(+12V)
　・+3.3V(-5%/+5%),100mA typ.
MTBF
　・920,841h @ 40℃
質量
　・104g（ヒートシンク付）
5.耐環境性能
動作温度
　0 〜 +55℃ (温度拡張オプションあり)
　空冷条件 10m3/h 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　2g/10..150Hz
*コーティング対応可（オプション）
6.安全規格
フレーマビリティ
UL 94V-0
7.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
8.ソフトウェアサポート
Windows®用ドライバー(Intel®社から）
Linux用ドライバー
TOP

  ■P602 主な特徴
P602

写真をクリックすると拡大写真をご覧になれます。
P602は4チャンネル冗長10/100/1000Base-T(RJ45フロントパネル)のXMC規格のMezzanineカードです。






PDF P602-PDFカタログ（358KB）
見積り依頼
AWP602-1 090428
1.Ethernet
10/100/1000Base-T X 4ポート (前面RJ45コネクター）
dual-port Ethernet コントローラーを２個搭載
各チャネル 2 X LED、　Link、Activity、スピード
2.XMC規格VITA42.0-200x準拠、XMCコネクタP15
3.ペリフェラル接続
フロントパネル　RJ45コネクタ　X 4
4.PCI Express
2 link with 4 lane 、1000Base-T Etherbetコントローラに接続
1 link with 4 lane 、XMCコネクタ　P15、P16コネクタ
4.電気的特性　その他
絶縁電圧
　1.5KV DC
電源電圧/消費電力
　・+5Vまたは+12V(-5%/+5%),1.4A typ.(+5V)、
　　　　　　　　　　　　　　　　　600mA typ.(+12V)
　・+3.3V(-5%/+5%),100mA typ.
MTBF
　・920,841h @ 40℃
質量
　・106g（ヒートシンク付）
5.耐環境性能
動作温度
　0 〜 +55℃ (温度拡張オプションあり)
　空冷条件 10m3/h 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　2g/10..150Hz
*コーティング対応可（オプション）
6.安全規格
フレーマビリティ
UL 94V-0
7.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
8.ソフトウェアサポート
Windows®用ドライバー(Intel®社から）
Linux用ドライバー
TOP

  ■P699 主な特徴
P699

写真をクリックすると拡大写真をご覧になれます。
P699はユニバーサルサブモジュール用のメインXMCカードです。CPIe 2.5 Gbits/s、1XUSM(Universal Submodule)スロット、32MB DDR2 SDRAM、4MB Flashを搭載しています。動作温度範囲は-10〜+70℃(screened)に対応しています。




PDF P699-PDFカタログ（347KB）
見積り依頼
AWP699-1 100226
1.機能
ユーザーがFPGAにより作成します
ラインドライバ、USM用ハードウエア（含まれていません）
2.メモリ
32MB SDRAM
　・Soldered
　・DDR2
　・133MHzメモリバス周波数
　・FPGA制御
4MB オンボード・フラッシュ
　・FPGA　コンフィグレーションデータ用
　・FPGA制御
　・シリアル SPI Flash、33MHz
3.FPGA
24,624LE
Chameleon Table V2
PCI Express interface/PCIe to Wishbone bridgeなど
4.USMスロット
1 X 標準USMモジュール用スロット
ラインドライバ、追加ハードウエアのインプリメンテーション用
5.その他
8 X フロントパネルLED　PFGA制御
I2Cインタフェース　USMモジュール検出用
6.XMC
XMC規格 VITA 42.3-200x 準拠
PCI Express links： one X 1
7.PCI Express
One X 1 link
データレイト　250MB/s in each direction (2.5 Gbit/s per lane)
8.周辺接続
フロントパネル、シールド50-pin HP D-Sub SCSI 2レセプタクルコネクタ
9.電気的特性　その他
絶縁全圧
　インプリメンテーションおよびUSMの信号のルーティングに依存します
電源電圧/消費電力
　・+5Vおよび+12V(-3%/+5%)
　・+3V(-5%/+5%)
　消費電力はFPGAおよびUSMのコンフィレーションに依存します
MTBF
　・757,662h @ 40℃ according to IEC/TR 62380(RDF 2000)
質量
　・70g (USMモジュール除く）
形状
　・IEEE 1386.1 適合
10.耐環境性能
動作温度
　-10 〜 +70℃(screened)
　空冷条件 10m3/h 以上の空気流量
保存温度
　-40 〜 +85℃
動作湿度
　結露無しで最大95%
保存湿度
　結露無しで最大95%
高度
　-300m 〜 +3,000m
衝撃
　Shock 15g/11ms, Bump 10g/16ms
振動
　2g/10..150Hz
*コーティング対応可（オプション）
11.安全規格
フレーマビリティ
UL 94V-0
12.EMC
EN 55022 (電磁波耐性)
IEC1000-4-2 (ESD)
IEC1000-4-4 (burst)
13.ソフトウエア
Flashアップデイトツール：Windows、Linux、VxWorks
ドライバ：FPGAのインプリメンテーションに依存します
UARTドライバ：Windows (ご要望にて）
その他　お問い合わせください。
TOP
Copyright©2004 Active Vision Inc. All rights reserved.
