 MEN Mikro Elektronik社 - M-Module製品 |
 |
| |
ANSI mezzanine規格に適合したM-Module製品です。
専用のキャリヤボードと組み合わせてご使用ください。
キャリヤボード：A201S/A203N/B202S/C203/C204/D203/F204/F205 |
| |
A201S |
A201SはM-ModuleをVME bus（6Uサイズ）で使用する為のキャリヤボードです。
M-Moduleを４枚搭載可能で、VME busスレーブ、A16、A24、D16に対応しています。 |
| |
A203N |
A203NはM-ModuleをVME64(6Uサイズ)で使用する為のキャリヤボードです。
M-Moduleを4枚搭載可能で、VME busスレーブ、A16、A24、A32、D16、D32に対応しています。 |
| |
B202S |
B202SはM-ModuleをVME bus（3Uサイズ）で使用する為のキャリヤボードです。
M-Moduleを2枚搭載可能で、VME busスレーブ、A16、A24、D16に対応しています。 |
| |
C203 |
C203はM-ModuleをPCIバスで使用する為のキャリヤボードです。
PCIロングカードでM-Moduleを3枚搭載可能です。 |
| |
C204 |
C204はM-ModuleをPCIバスで使用する為のキャリヤボードです。
PCIショートカードでM-Module を1枚搭載可能です。 |
| |
D203 |
D203はM-ModuleをCompactPCI/PXI（6Uサイズ）で使用する為のキャリヤボードです。
M-Moduleを4枚搭載可能です。 |
| |
F204 |
F204はM-ModuleをCompactPCI（3Uサイズ）で使用する為のキャリヤボードです。
M-Module を1枚搭載可能です。 |
| |
F205 |
F205はM-ModuleをCompactPCI（3Uサイズ）で使用する為のキャリヤボードです。
M-Module を2枚搭載可能です。 |
| |

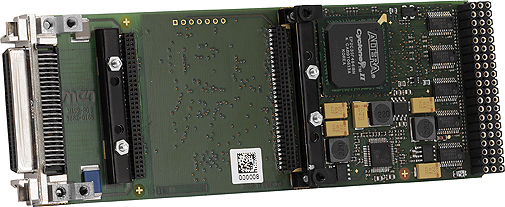

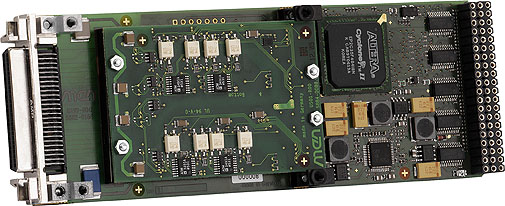

M199 |
M199はUSM(Universal Submodule)１枚を搭載可能なM-Moduleキャリヤーボードです。
キャリヤーボード上にはAltera社製Cyclone-II FPGA、32MBのDDR2 SDRAMと8MBのフラッシュメモリが実装されています。
フロント側にユーザーIOとして使用可能なSCSI-2タイプのコネクタが実装されています。 |
| |
M97 |

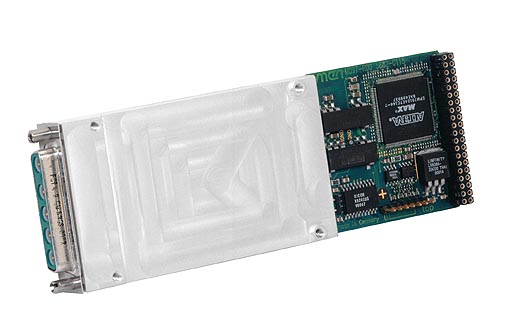

M97は100MHz（9 1/2桁）ユニバーサルカウンターM-Module です。入力はオプティカルアイソレイトされています。 |
| |
M82 |
M82は16チャンネルバイナリーインプットM-Moduleです。入力電圧は0〜40Vでオプティカルアイソレイトされています。 |
| |
M81 |
M81は16チャンネルバイナリーアウトプットM-Moduleです。出力電圧は0〜36Vでオプティカルアイソレイトされています。 |
| |
M79 |
M79はProfibus DP(Distrubuted Peripherals)スレーブインターフェイスM-Moduleです。CPUを内臓しインテリジェントなリモートI/Oとして機能します。 |
| ■A201S |
 |
主な特徴 |
| ■A203N |
|
主な特徴 |
| ■B202S |
|
主な特徴 |
| ■C203 |
|
主な特徴 |
 写真をクリックすると拡大写真をご覧になれます。
|
AWC203-2 090227 |
- 1.PCI bus
- long-card スロット
PCI 9050 コントローラー
- PCI規格2.1準拠
- 32-bit PCI データバス
- 2.M-Module
- M-Module 最大3台搭載可
各M-Moduleごとに 1 pass-thru window
- D08、D16、D32、A08、A24、INTA、ITRIGI、TRIGO対応
- 3.ペリフェラル接続
- PCスロット
追加PCスロットケーブル
- 4.電気的特性 その他
- 電源電圧/消費電力
・+5V(4.85〜5.25V), 200mA typ.
- MTBF
・52,000h @ 50℃ (derived from MIL-HDBK-217F)
- 質量
・144g
|
- 5.耐環境性能
- 動作温度
- 0〜+60℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 6.安全規格
- フレーマビリティ
UL 94V-0
- 7.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 8.ソフトウェアサポート
- M-Moduleドライバー Windows®、Linux、VxWorks®、QNX®、OS-9®用
|
| ■C204 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWC204-2 090227 |
- 1.PCI bus
- short-card スロット
PCI 9050 コントローラー
- PCI規格2.1準拠
- 32-bit PCI データバス
- 2.M-Module
- M-Module 1台搭載可
1 pass-thru window
- D08、D16、D32、A08、A24、INTA、ITRIGI、TRIGO対応
- 3.ペリフェラル接続
- PCスロット
- 4.電気的特性 その他
- 電源電圧/消費電力
・+5V(4.85〜5.25V), 200mA typ.
- MTBF
・52,000h @ 50℃ (derived from MIL-HDBK-217F)
- 質量
・100g
|
- 5.耐環境性能
- 動作温度
- 0〜+60℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 6.安全規格
- フレーマビリティ
UL 94V-0
- 7.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 8.ソフトウェアサポート
- M-Moduleドライバー Windows®、Linux、VxWorks®、QNX®、OS-9®用
|
| ■D203 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWD203-2 090227 |
- 1CompactPCI® bus
- CompactPCI® 規格 2.0 R2.1準拠
32-bit/33-MHz PCI-to-M-Module ブリッジ
- ・FPGAベース
- ・PCI規格2.2準拠
- V(I/O):+5V(+3.3Vオプション)
- 2.M-Moduleスロット
- M-Module 4スロット
- M-Module規格準拠
各M-Moduleごとに 1 pass-thru window
- D08、D16、D32、A08、A24、INTA、ITRIGI、TRIGO対応
- 3.ペリフェラル接続
- フロントパネル
- CompactPCI® J4/J5
- 4.電気的特性 その他
- 電源電圧/消費電力
・+5V(-3%/+5%), 20mA typ.
・+3.3V(-3%/+5%), 20mA typ.
- MTBF
・470,000h @ 50℃
- 質量
・260g
|
- 5.耐環境性能
- 動作温度
- 0〜+60℃または-40 〜 +85℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 6.安全規格
- フレーマビリティ
UL 94V-0
- 7.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 8.ソフトウェアサポート
- M-Moduleドライバー Windows®、Linux、VxWorks®、QNX®、OS-9®用
|
| ■F204 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWF204-2 090331 |
- 1CompactPCI® bus
- CompactPCI® 規格 2.0 R2.1準拠
32-bit/33-MHz PCI-to-M-Module ブリッジ
- ・FPGAベース
- ・PCI規格2.2準拠
- V(I/O):+5V(+3.3Vオプション)
- 2.M-Moduleスロット
- M-Module 1スロット
- M-Module規格準拠
- D08、D16、D32、A08、A24、INTA、ITRIGI、TRIGO対応
- 3.ペリフェラル接続
- フロントパネル
- 4.電気的特性 その他
- 電源電圧/消費電力
・+5V(-3%/+5%), 20mA typ.
・+3.3V(-3%/+5%), 20mA typ.
- MTBF
・1,046,000h @ 40℃
- 質量
・130g(M-Module除く)
|
- 5.耐環境性能
- 動作温度
- 0〜+60℃または-40 〜 +85℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 6.安全規格
- フレーマビリティ
UL 94V-0
- 7.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 8.ソフトウェアサポート
- M-Moduleドライバー Windows®、Linux、VxWorks®、QNX®、OS-9®用
|
| ■F205 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWF205-2 090331 |
- 1CompactPCI® bus
- CompactPCI® 規格 2.0 R2.1準拠
32-bit/33-MHz PCI-to-M-Module ブリッジ
- ・FPGAベース
- ・PCI規格2.2準拠
- V(I/O):+5V(+3.3Vオプション)
- 2.M-Moduleスロット
- M-Module 2スロット
- M-Module規格準拠
- D08、D16、D32、A08、A24、INTA、ITRIGI、TRIGO対応
- 3.ペリフェラル接続
- フロントパネル
- 4.電気的特性 その他
- 電源電圧/消費電力
・+5V(-3%/+5%), 20mA typ.
・+3.3V(-3%/+5%), 20mA typ.
- MTBF
・1,046,000h @ 50℃
- 質量
・125g(M-Module除く)
|
- 5.耐環境性能
- 動作温度
- 0〜+60℃または-40 〜 +85℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 6.安全規格
- フレーマビリティ
UL 94V-0
- 7.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 8.ソフトウェアサポート
- M-Moduleドライバー Windows®、Linux、VxWorks®、QNX®、OS-9®用
|
| ■M199 |
|
主な特徴 |
| ■M97 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWM97-2 090428 |
- 1.基礎機能
- 100MHz 32bit 9 1/2桁
6測定機能
プログラマブルスイッチングポイント、ヒステリシス
- 2.測定機能
- 周波数(ラインA)
ハイタイム
ロータイム
周期
積算計数（Totalize）ラインA エクスターナルゲート ラインB
時間間隔(ラインAからB）
- 3.入力特性(A からB入力)
- 2入力ライン
・2 high-voltage入力 ±300V
・2 同軸入力 ±10V
- 入力電圧範囲
・±10V peak-to-peak、入力インピーダンス100KΩ
周波数 AC 10Hz〜100MHz、DC 0〜100MHz
・±300V peak-to-peak、入力インピーダンス2MΩ
周波数 AC 10Hz〜100kHz、DC 0〜100kHz
- ＊EN60950規格には準拠していません。
- 詳しくはユーザマニュアルを参照してください。
- 最大入力電圧
・60V DC / 42V AC
- 感度 プログラマブルステップ
・5.37mV @ ±10V
・164mV @±300V
- 最小パルスデュレーション：10ns
- 入力ノイズ： < 100μV typ.
- カップリング： ACまたはDC（プログラマブル）
- 4.周波数 A
- 解像度：測定時間 10ns @ ±1 LSB
- 測定回数：1msステップでプログラマブル
- 5.ハイタイム、ロータイム、周期
- 範囲：42s
- 解像度：10ns @ ±1 LSB
- 6.積算計数（Totalize）
- ゲート：ラインB
- 最大パルスデュレーション：42s
- 解像度：10ns @ ±1 LSB
- ゲートエラー：±10ns
- 7.時間間隔（Time Difference）
- 最大時間間隔：42s
- 解像度：10ns @ ±2 LSB
- 8.タイムベース
- 周波数： 1KHz ベースクロック 100MHz
- タイムレンジ： 1ms〜32.767s
- 解像度：1ms @ ±10ns
|
- 9.ペリフェラル接続
- フロント：5ピンDBM 5W5S D-subコネクター
- キャリヤボード：24ピンコネクター（リアI/O）
- 10.M-Module特性
- A08、D16、INTA、IDENT
- 11.電気的特性 その他
- 絶縁電圧（入力）
・500V DC
- 絶対最大入力電圧
・High-voltageコンタクト:500V
＊EN60950規格には準拠していません。
・同軸コンタクト:20V
- 電源電圧/消費電力
・+5V(4.85V〜5.25V),750mA
- MTBF
・tbd
- 質量
・120g
- 12.耐環境性能
- 動作温度
- 0〜+60℃または-40 〜 +85℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 13.安全規格
- ＊EN60950規格には準拠していません。最大入力電圧は60V DC/42V ACです。
- フレーマビリティ
UL 94V-0
- 14.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 15.ソフトウェアサポート
- MENドライバーインターフェースシステム
- (MDIS Windows®、Linux、VxWorks®、QNX®、OS-9®用）
|
 |
| ■M82 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWM82-2 090428 |
- 1.バイナリーインプット
- FETコンスタントカレントソース入力
- ・5.6mA typ.
- 入力電圧 入力電流
- ・0〜40V max.
- ・5.5V、±0.5V（スイッチング電圧 0)@ 3mA min.、3.3mA typ.、4mA max.
- ・9.5V、±0.5V（スイッチング電圧 1)@ 4mA min.、5.6mA typ.、10mA max.
- ・15.2V、±0.5V（スイッチング電圧 2)@ 4mA min.、5.6mA typ.、10mA max.
- スイッチング時間
- ・立ち上がり：4.2μs typ.
- ・立ち下がり：32μs typ.
- 2.その他
- ヒステリシス機能
- マスク機能付割り込み
- 3.ペリフェラル接続
- フロント：シールド付44ピンHD-Subレセプタクルコネクター
- 4.M-Module特性
- A08、D16、INTA、INTB、IDENT
- 5.電気的特性 その他
- 絶縁電圧
- ・500V DC
- ・全チャンネル オプティカルアイソレイト（チャンネル間100V）
- 電源電圧/消費電力
- ・+5V (4.85V〜5.25V), 220mA typ.
- MTBF
- ・370,000h @ 40℃
- 質量
- ・72g
|
- 6.耐環境性能
- 動作温度
- 0〜+60℃または-40 〜 +85℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 7.安全規格
- フレーマビリティ
- UL 94V-0
- 8.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 9.ソフトウェアサポート
- MENドライバーインターフェースシステム
- (MDIS Windows®、Linux、VxWorks®、QNX®、OS-9®用）
|
| ■M81 |
|
主な特徴 |
写真をクリックすると拡大写真をご覧になれます。
|
AWM81-2 090428 |
- 1.バイナリーアウトプット
- 出力電圧
- ・0〜36V
- 出力電流
- ・チャンネル毎に最大500mA
- スイッチング時間
- ・オン切り替え時間：700μs typ.
- ・オフ切り替え時間：40μs typ.
- 2.その他
- 熱保護、回路ショート保護
- AC、DC対応
- 3.ペリフェラル接続
- フロント：シールド付44ピンHD-Subレセプタクルコネクター
- 4.M-Module特性
- A08、D16、IDENT
- 5.電気的特性 その他
- 絶縁電圧
- ・500V DC
- ・全チャンネル オプティカルアイソレイト
- 電源電圧/消費電力
- ・+5V (4.85V〜5.25V), 330mA max.
- MTBF
- ・1,200,000h @ 40℃
- 質量
- ・72g
|
- 6.耐環境性能
- 動作温度
- 0〜+60℃または-40 〜 +85℃
- 空冷条件 空気流量 10m3/h以上
- 保存温度
- -40 〜 +85℃
- 動作湿度
- 結露無しで最大95%
- 保存湿度
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g/11ms, Bump 10g/16ms
- 振動
- 2g/10..150Hz
- ＊コーティング・オプションがあります。
- 7.安全規格
- フレーマビリティ
- UL 94V-0
- 8.EMC
- EN55022 (電磁波耐性）
- IEC1000-4-2（ESD）
- IEC1000-4-4 (burst)
- 9.ソフトウェアサポート
- MENドライバーインターフェースシステム
- (MDIS Windows®、Linux、VxWorks®、QNX®、OS-9®用）
|
| ■M79 |
|
主な特徴 |
|
|  | |
