MEN Mikro Elektronik社 - Embedded Module製品

	MM1	MM1は、Intel® Atomプロセッサ（最大1.6GHz)搭載のESMiniファミリーのComputer-On-Moduleボードです。メモリは最大で1GB DDR2 SDRAM、PCI Express、2 X Fast Ethernet、8 X USB 2.0を搭載しています。動作温度範囲は伝導冷却方式では-40℃～+85℃(選別品）、-25℃～+85℃(選別品、1GB SDRAM使用時）です。厳しい環境のアプリケーションに適しています。
	MM2	MM2は、Intel® Atom E600プロセッサ（最大1.6GHz)搭載のESMiniファミリーのComputer-On-Moduleボードです。メモリは最大で2GB DDR2 SDRAM、2 X PCI Express、2 X Gb Ethernet、7 X USB 2.0などを搭載しています。動作温度範囲は伝導冷却方式では-40℃～+85℃ Tcase(screened or with qualified components）です。厳しい環境のアプリケーションに適しています。
	MM50	MM50は、PowerPC® MPC5121e/MPC5123（最大400MHz)搭載のESMiniファミリーのComputer-On-Moduleボードです。メモリは最大で512MB DDR2 SDRAM、1 X Fast Ethernet、6 X USB 2.0、4 X CAN busなどを搭載しています。動作温度範囲は-40℃～+85℃(選別品）です。厳しい環境のアプリケーションに適しています。
	XM1L	XM1Lは、Intel® Atom XLプロセッサ（最大1.6GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。総消費電力は最大5～7ワットです。動作温度範囲は-40℃～+85℃で伝導冷却または対流冷却方式です。
	XM1	XM1は、Intel® Atomプロセッサ（最大1.6GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は-40℃～+85℃で伝導冷却または対流冷却方式です。
	XM2	XM2は、Intel® Core 2 Duoプロセッサ（最大2.26GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は0℃～+60℃(screened)です。

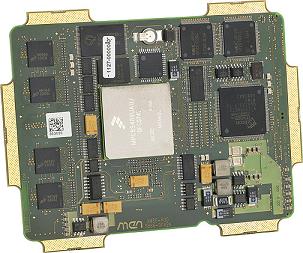

	XM50	XM50は、PowerPC® MPC8548またはMPC8543プロセッサ（最大1.5GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は-40℃～+85℃で伝導冷却または対流冷却方式です。

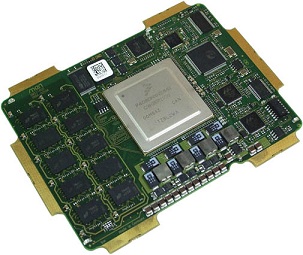

	XM51	XM51は、 Freescale™ QorIQ™ P4080,P4040,P3041マルチコア・プロセッサ（P4080:e500mc x 8コア、最大1.5GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。最大16GB ECC SDRAM、最大128KB FRAM、最大256MBフラッシュ、2xギガビット・イーサネット、4xUSB 2.0、1xUSBクライアント、2xSATA、2x PCIex1などを搭載しています。現在策定中のANSI-VITA 59 RSE(Rugged System-On-Module Express)に準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は-40℃～+85℃(Tcase,qualified components)で伝導冷却または対流冷却方式です。

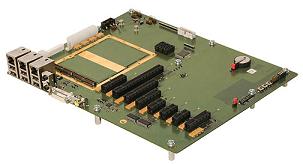

	XC1	XC1は、ESMexpress® モジュールの評価・開発用のキャリアボードです。ESMexpress®スロット X1、PCI Express® cardスロット X8、4GB USB フラッシュドライブ(2G X2）などが搭載されています。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。
	XC2	XC2は、インテリジェント・ディスプレイ用のESMexpressキャリアボードです。ESMexpressスロット、4GB USB フラッシュディスク、Mini PCI Express cardスロット、Fast Ethernet x2(M12)、USB 2.0 x2ポート、UART用SA-Adapterスロット、HD オーディオコネクタ（オプション）、DVI-Iコネクタ（オプション）などを備えています。電源電圧は14.4～33.6VDC（24V標準）です。動作温度は、-40 ～ +85℃ (qualified components)と広範な温度で動作可能です。
	XC4	XC4は、ESMini モジュールの評価・開発用のキャリアボードです。1 ESMiniスロット、2 PCI Express® X1 コネクタ、2GB USB フラッシュなどが搭載されています。
	XC6	XC6は、ESMini モジュールと一緒に使用するESMini キャリアボードです。ESMini x1スロット、Fast Ethernet x2ポート、USB 2.0 x4ポート、UART x1ポート、DVI-I、オーディオI/O、TTY、GPIOなどを備えています。またMini PCI Express® カードスロット、SIMカードホールダ、MicroSDカードスロット、USB フラッシュディスク・スロットを備えています。動作温度は、-40 ～ +85℃ (screened)と広範な温度で動作可能です。

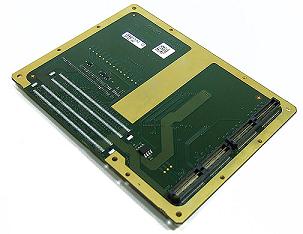

	AE12	AE12は、ESMexpress® CPUモジュールをCOM Expressキャリアボードに搭載するためのアダプタボードです。フォームファクタは、COM Express TypeIIでPICMG COM.0 R1.0に準拠しています。ESMexpress®モジュールは、(Proposed Standard) ANSI-VITA 59 RSE Rugged System on Module EXpressに適合したコンピュータ・オン・モジュールです。特定アプリケーションのキャリアボードと共に用いることで、厳しい環境の産業分野に適したセミカスタムソリューションを提供します。

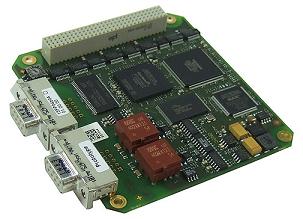

	PP4	PP4は、MVB(Multifunction Vehicle Bus）インターフェイスのPCI-104規格のボードです。トランスミッター/レシーバーはオプティカルアイソレイトされて絶縁電圧は1500VDC/1000VACです。TCN（列車コミュニケーションネットワーク）鉄道規格IEC61375に適合しています。当社のPP1と一緒にお使いいただくと最適です。

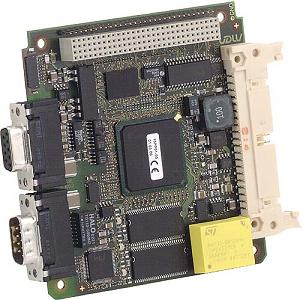

	PP1	PP1はMPC5200/B搭載のPCI104規格に準拠したシングルボードコンピュータです。動作温度範囲は-40～+85℃と広く、厳しい環境下での使用にも適用可能です。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。
	EM9A	EM9AはPowerPC PowerQUICC-III MPC8548またはMPC8548EまたはMPC8543またはMPC8543E搭載の32-bit/33/66-MHz PCI シングルボードコンピュータです。スタンドアローンまたはキャリアボードと共に使用できます。最大2GB DDR2 SDRMA、1 GB NAND Flash、3x Gb Ethernet、2x COMポートなどを搭載しています。動作温度は、広範な-40℃～+85℃(screened)となっています。
	EM9	EM9はPowerPC MPC8548（PowerQUICC-III）搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとしても、PCI-104規格のボードとの組み合わせて、キャリアボード搭載型としても動作します。

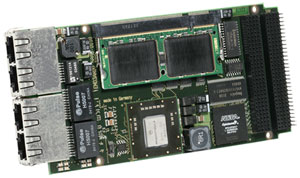

	EM8 EM8A	EM8は様々な環境下での使用に適応する、PowerPC MPC8540（PowerQUICC-III）搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。

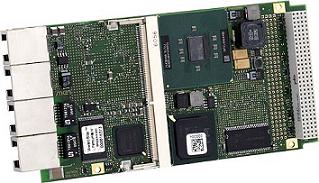

	EM7N	EM7NはIntel ULV CeleronまたはULP Pentium IIIプロセッサ搭載のシングルボードコンピュータです。スタンドアローンとしても、PCI-104規格のボードと組み合わせて、キャリアボード搭載型としても動作します。
	EM4n	EM4nは様々な環境下での使用に適応する、PowerPC MPC8245搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。
	EM3 EM3A	EM3は様々な環境下での使用に適応する、PowerPC MPC8560（PowerQUICC-III）搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。

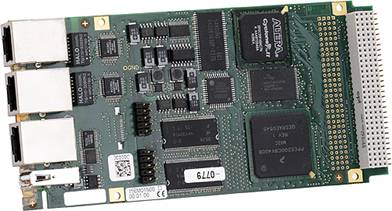

	EM1N	EM1NはPowerPC MPC5200B搭載のシングルボードコンピュータです。スタンドアローンとしても、キャリアーボード搭載型としても使用できます。超低消費電力（+5V,100mA typ.、+3.3V,1A typ）、幅広い動作温度範囲（-40～+85℃）の設計となっています。評価用にスターターキット（開発キット）が用意されています。

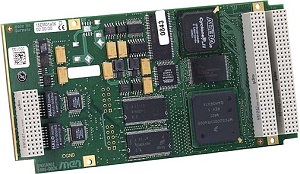

	EM1A	EM1AはPowerPC MPC5200B(最大400MHz)搭載のシングルボードコンピュータです。スタンドアローンとしても、キャリアーボード搭載型としても使用できます。最大256MB DDR SRAM、最大8MBブートFlash、1GB NAND Flash、デュアル・イーサネット、COM、USB1.1、デュアルCANなどを搭載しています。幅広い動作温度範囲-40～+85℃(qualified components)の設計となっています。

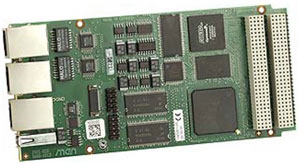

	EM1	EM1は、様々な環境下での使用に適応する、PowerPC MPC5200搭載のシングルボードコンピュータです。スタンドアローンとしても、キャリアボード搭載型として動作し、消費電力も少なく、幅広い温度範囲（-40～+85℃）での使用を前提として設計されています。評価用として、スターターキット（開発キット）も用意されています。

■MM1

主な特徴

写真をクリックすると拡大写真をご覧になれます。

MM1は、Intel® Atomプロセッサ（最大1.6GHz)搭載のESMiniファミリーのComputer-On-Moduleボードです。メモリは最大で1GB DDR2 SDRAM、PCI Express、2 X Fast Ethernet、8 X USB 2.0を搭載しています。
動作温度範囲は伝導冷却方式では-40℃～+85℃(選別品）、-25℃～+85℃(選別品、1GB SDRAM使用時）です。厳しい環境のアプリケーションに適しています。

MM1-PDFカタログ（427KB）

AWMM1-3 100531

1.CPU: Intel® Atom Z530またはZ510; CPUクロック　最大1.6GHz; システムバス周波数　400MHzまたは533MHz; チップセット Intel® System Controller Hub US15W

2.メモリ: 512KB L2キャッシュ Atomプロセッサに内蔵; システムメモリ　最大1GB DDR2 SDRAM（Soldered）　; メモリバス　400MHz/533MHz

3.シリアルATA（SATA）: １ポート　（ESMiniコネクタ経由）; 最大転送レート　100MB/s; PATA-to-SATAコンバータ経由

4.グラフィック: Intel® System Controller Hub US15Wに内蔵; 最大解像度　1600 X 1200 pixels; SDVO １ポート; LVDS １ﾎﾟｰﾄ
　･112MHz 最大pixel clock
　　　・18または24bits カラー: ESMiniコネクタ経由

5.USB: USB 2.0 host port X 8 　または　; host port X 7 および　client port X 1 ソフトウエアでアジャスト; ESMiniコネクタ経由; 6ポートはUSB1.1をサポート UHCI; EHCI実装; 最大データレート　480Mbits/s

6.Ethernet: 10/100Base-T X 2、各チャネル2ステータス LED、ESMiniコネクタ経由

7UART: 2 インタフェース; RS232またはRS422/RS485; 全二重または半二重; 最大データレート　115,200bits/s; 60バイト送受信バッファ; ハンドシェイクライン：RTS、CTS; ESMiniコネクタ経由

8.CAN バス: CANバス　2チャンネル; 2.0 A/B CAN プロトコル; 最大データレート　1Mbits/s; ESMiniコネクタ経由

9.I2C バス: 2 インタフェース; ESMiniコネクタ経由

10.PCI Express®: One X 1 link　legacy I/O に接続（FPGA）; One X 1 link　ESMiniコネクタ経由; データレート　250MB/s（each direction, 2.5 Gbits/s per lane）

11.GPIO: 1 line from PIC on ESMini コネクタ J1; 3 line　from FPGA on ESMini コネクタ J1; 最大 19 差動送受信信号 on ESMini コネクタ J2; 最大 116 I/O 信号 on ESMini コネクタ J2

12.HDオーディオ: ESMiniコネクタ経由

13.ボードマネージメントコントローラ: 入力電圧監視; 電源シーケンス; ボードモニタリング; SMBus アクセス

14.その他: リアルタイムクロック（GoldCapまたはバッテリ　キャリアボード）; SMBus インタフェース

15.電気的特性その他: 電源電圧/消費電力
　　・+5V(-3%/+5%)、消費電力 tbd.; MTBF
　・tbd. @ 40℃ IEC/TR 62380 (RDF 2000); 質量
　・130g（カバー、フレームを含む）; 寸法
　・95mm X 55mm、フレームとカバーの間にマウントします

16.耐環境性能: 動作温度; 　-40 ～ +85℃ 伝導冷却 (screened)、; 　　　　　　　　　　　512MB DDR2 SDRAM使用時; 　-25 ～ +85℃ 伝導冷却 (screened)、; 　　　　　　　　　　　1GB DDR2 SDRAM使用時; 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29); 振動; 　1g/10～150Hz(EN60068-2-6); ＊Conformal coating はお客様ご要望にて可

17.安全規格: フレーマビリティ
　UL 94V-0

18.EMC: EN55022 (電磁波耐性）; EN55024 EN61000-4-2（ESD）; EN61000-4-4 (burst)

19.BIOS: Award BIOS

20.ソフトウェアサポート: Windows®; 　・Windows®　2000; 　・Windows®　XP; 　・Windows®　Vista; 　・Windows®　CE 要御依頼; Linux; VxWorks®　　準備中; QNX® 　要御依頼

■MM2

主な特徴

写真をクリックすると拡大写真をご覧になれます。

MM2は、Intel® Atom E600プロセッサ（最大1.6GHz)搭載のESMiniファミリーのComputer-On-Moduleボードです。メモリは最大で2GB DDR2 SDRAM、2 X PCI Express、2 X Gb Ethernet、7 X USB 2.0などを搭載しています。
動作温度範囲は伝導冷却方式では-40℃～+85℃ Tcase (screened or with qualified components）です。厳しい環境のアプリケーションに適しています。

MM1-PDFカタログ（338KB）

AWMM2-1 120229

1.CPU: Intel® Atom E600シリーズ; 　CPUクロック　最大1.6GHz; チップセット; 　Intel® platform controller hub EG20T

2.メモリ: 512KB L2キャッシュ Atomプロセッサに内蔵; システムメモリ　最大2GB DDR2 SDRAM（Soldered）　; メモリバス　800MHz

3.シリアルATA（SATA）: 2ポート　ESMiniコネクタ J1 J2 経由; SATA Revision 2.x サポート; 最大転送レート　300MB/s (3 Gbit/s)

4.グラフィック: Atomプロセッサに内蔵; SDVO １ポート; 　・160MHz 最大ピクセルクロック; 　・最大解像度　1920 X 1080 @ 50Hz; 　・1920X1080 @60Hz、1600X1200 @60Hz　Reduced; 　　 Blanking; LVDS １ﾎﾟｰﾄ; 　・80MHz 最大ピクセルクロック; 　・最大解像度　1280 X 768 @ 60Hz (refresh); ESMiniコネクタ J1 経由

5.USB: USB 2.0 host port X 6　　; 　・ホストポートはUSB 1.1(OHCI実装)もサポートします; USB client port X 1; 最大データレート　480Mbit/s; ESMiniコネクタ J1 経由

6.Ethernet: 10/100/1000Base-T Ethernet X 2チャネル; 各チャネル　2 X ステータス LED; ESMiniコネクタ J1 J2 経由

7UART: キャリアボードに4 X RS232/RS485 UARTインタフェースを実装可能; ラインドライバ/レシーバはキャリアボード上に実装(例SA-Adapter経由); 全二重または半二重; 1インタフェースはハンドシェイクフルサポート; 　・送信受信ライン　RTS、CTS、DCD、DTR、DSR、RI; 　・データレート　300bit/sから4Mbit/s; 3インタフェースはハンドシェイク非サポート; 　・送信受信ライン; 　・データレート　300bit/sから1Mbit/s; ESMiniコネクタ J1 J2 経由

8.CAN バス: CANバス　1チャンネル; ラインドライバはキャリアボード上に実装(例SA-Adapter経由); 2.0 B CAN プロトコル; 最大データレート　1Mbit/s; ESMiniコネクタ J1 経由

9.I2C バス: 1 インタフェース; ESMiniコネクタ J1 経由

10.PCI Express®: One X 1 link　プロセッサとコントローラハブ間; One X 1 link　Gbイーサネット用 J1 コネクタ; Two X 1 link　ESMiniコネクタ J1 J2 経由; データレート　250MB/s each direction (2.5 Gbit/s per lane）

11.GPIO: 3 line ESMini コネクタ J1; 12 line　ESMini コネクタ J2

12.HDオーディオ: 1インタフェース　ESMiniコネクタ経由

13.SDIO/MMC: 2 インタフェース; SDIO Rev 1.1 、MMC Rev 4.1 準拠; ESMiniコネクタ経由

14.ボードマネージメントコントローラ: 入力電圧監視; 電源シーケンス; ボードモニタリング; ウォッチドッグ; SMBus からアクセス可

15.その他: リアルタイムクロック（GoldCapまたはバッテリバックアップキャリアボード上）; SMBus インタフェース

16.電気的特性その他: 電源電圧/消費電力
　　・+5V(-3%/+5%)、消費電力 tbd.; MTBF
　・1,159,906h @ 40℃ IEC/TR 62380 (RDF 2000); 質量
　・130g（カバー、フレームを含む）; 寸法
　・95mm X 55mm、フレームとカバーの間にマウントします

17.耐環境性能: 動作温度; 　-40 ～ +85℃ Tcase (ESMini cover/frame)(qualified or screened); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 50m/s2、30ms (EN61373); 振動; 　function:1m/s2、5Hz - 150Hz (EN61373); 　lifetime:7.9m/s2、5Hz - 150Hz (EN61373); ＊Conformal coating はお客様ご要望にて可

18.安全規格: フレーマビリティ
　UL 94V-0

19.EMC: EN55022 (電磁波耐性）; IEC61000-4-2（ESD）; IEC61000-4-4 (burst); EMCはシステム構成、ハイジングに依存します。; XC4キャリアボードを使用してEMC試験を実施しています。

20.BIOS: InsydeH2O UEFI Framework

21.ソフトウェアサポート: Windows®; Linux; VxWorks®　要御依頼; QNX® 　要御依頼

■MM50

主な特徴

写真をクリックすると拡大写真をご覧になれます。

MM50は、PowerPC® MPC5121e/MPC5123（最大400MHz)搭載のESMiniファミリーのComputer-On-Moduleボードです。メモリは最大で512MB DDR2 SDRAM、1 X Fast Ethernet、6 X USB 2.0、4 X CAN busなどを搭載しています。
動作温度範囲は-40℃～+85℃(選別品）です。厳しい環境のアプリケーションに適しています。

MM50-PDFカタログ（424KB）

AWMM50-1 100831

1.CPU: PowerPCl® MPC5121eまたはMPC5123; e300 PowerPCl® プロセッサコア、MMU、倍精度、フローティングポイント付; CPUクロック　最大400MHz

2.メモリ: 2x 32KB データ、命令キャッシュプロセッサに内蔵; システムメモリ　最大512MB DDR2 SDRAM（Soldered）　; メモリバス　200MHz; 最大64MB boot Flash; 128KB 不揮発性FRAM; シリアルEEPROM 2kビット（工場設定用）

3.シリアルATA（SATA）: 将来用で現在は未搭載です; 1ポート ESMini J1コネクタ　経由; 最大転送レート　150MB/s (1.5 Gbit/s)

4.SDHC: Secure digital host controller　MMC/SD/SDIOカード用; 1ポート ESMini J2コネクタ　経由

5.グラフィック: MBX Lite 2D/3D グラフィック・エンジン; 　・専用コプロセッサ; 　・ハイパフォーマンス・グラフィックコントローラ; 　・MPC5121eに内蔵;　MPC5123は3Dアクセラレーション機能無し; ディスプレイI/F　TFT LCD ディスプレイ用; 　・MPC5121e/MPC5123に内蔵; 　・最大解像度: 1280 x 720 ピクセル; 　・最大リフレッシュレート: 60 Hz; 　・24 bit カラー; 　・ESMini J2コネクタからアクセス; 　・24-bit RGB インタフェース; 　・信号はプログラマブル・シリアル・コントローラ(PSC)と共用です; 　　　　ソフトウエアで選択できます; 　・ディスプレイ・インタフェースまたはPSCどちらは１つ使用可能です

6.オーディオ: AC'97 audio　; ESMini J1コネクタ　経由; 外部コ―デックI

7.USB: 6 X USB 2.0 host port; 　・1ポートはクライアント・ポートとして使用可、ソフトウエア設定; EHCI実装; 最大データレート　480Mbits/s; ESMini J1コネクタ　経由

8.Ethernet: 10/100Base-T Ethernet X 1チャネル; LED信号２つ　リンク/アクティビティステータス; ESMini J1コネクタ経由; 外部PHY

9UART: 2 インタフェース; RS232またはRS422/RS485; 最大データレート　115,200bits/s; ハンドシェイクライン：RTS、CTS; ESMini J1コネクタ経由; 外部トランシーバ

10.CAN バス: CANバス　4チャンネル; 2.0 A/B CAN プロトコル; 最大データレート　1Mbits/s; ESMiniコネクタ経由 2ポートJ1、2ポートJ2

11.Programmable Serial Controller (PSC): 6 X フレキシブル・シリアル・インタフェース; 4 X 個別コフォグレーション SPI または UART(RS232、RS422、RS485); ESMini J2コネクタ　経由; 　・信号はディスプレイ・インタフェースと共用です、ソフトウエアで選択できます; 　・PSCまたはディスプレイ・インタフェースどちらは１つ使用可能です

12.GPIO: 4 line ESMini J1コネクタ; 4 line ESMini J2コネクタ

13.I2C バス: 3 インタフェース; ESMini J1コネクタ経由

14.その他: リアルタイムクロック（GoldCapまたはバッテリ　キャリアボード上）; 温度センサ、電源監視、ウオッチドック

15.電気的特性その他: 電源電圧/消費電力
　　・+5V(-3%/+5%)、概算 550mA; MTBF
　・tbd. @ 40℃ IEC/TR 62380 (RDF 2000); 質量
　・32g（カバー、フレームを除く）; 寸法
　・95mm X 55mm
　・ESMini PCBは、伝導冷却のためにフレームとカバーの間にマウントできます

16.耐環境性能: 動作温度; 　-40 ～ +85℃ (screened); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29); 振動; 　1g、10～150Hz(EN60068-2-6); ＊Conformal coating はお客様ご要望にて可

17.安全規格: フレーマビリティ
　UL 94V-0

18.EMC: EN55022 (電磁波耐性）; EN55024 EN61000-4-2（ESD）; EN61000-4-4 (burst)

19.BIOS: U-Boot Universal Boot Loader

20.ソフトウェアサポート: Linux　準備中; VxWorks®　準備中; 詳しくはお問い合わせ下さい

■XM1L

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XM1Lは、Intel® Atom XLプロセッサ（最大1.6GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。総消費電力は最大5～7ワットです。動作温度範囲は-40℃～+85℃で伝導冷却または対流冷却方式です。

XM1L-PDFカタログ（405KB）

AWXM1L-2 100628

1.CPU: Intel® Atom Z510P,Z530P,Z510PT,Z520PT; CPUクロック　最大1.6GHz; システムバス周波数　400MHzまたは533MHz; チップセット Intel® System Controller Hub US15WP

2.メモリ: 512KB L2キャッシュ Atomプロセッサに内蔵; システムメモリ　最大2GB DDR2 SDRAM（Soldered）　; メモリバス　400MHz/533MHz

3.シリアルATA（SATA）: １ポート　（ESMexpress®コネクタ経由）; 最大転送レート　100MB/s; PATA-to-SATAコンバータ経由

4.グラフィック: Intel® System Controller Hub US15WPに内蔵; 蔵最大解像度　1600X1200 pixels; SDVO １ポート (15xm01L02版は未搭載); LVDS １ﾎﾟｰﾄ
　･112MHz 最大pixel clock
　　　・18または24bits カラー: ESMexpress®コネクタ経由

5.USB: USB 2.0 host port X 8 (またはhost port X 7 および; 　　client port X 1 ソフトウエアで設定可）; ESMexpress®コネクタ経由; 6ポートは USB1.1もサポート(UHCI); EHCI; 最大データレート　480Mbits/s

6.Ethernet: 10/100/1000Base-T X 1　ESMexpress®コネクタ経由; イーサネットコントローラはone X1 PCIe® link に接続; LED信号 X2　アクティブステータス、接続スピード

7.PCI Express®: One X 1 link　1000Base-T Ethernetコントローラに接続; One X 1 link　ESMexpress®コネクタ経由; Second X 1 link　ESMexpress® (instead of Ethernet); データレート　250MB/s（each direction, 2.5 Gbits/s per lane）

8.GPIO: 1 line from PIC 　ESMexpress®コネクタ経由、LED用に使用可能

9.HDオーディオ: ESMexpress®コネクタ経由

10.ボードマネージメントコントローラ: 入力電圧監視; パワーシーケンス制御; ボードモニタリング; ウオッチドック; SMBusからアクセス

11.その他の機能: リアルタイムクロック(Gold Capまたはバッテリーバックアップ(on the carrier board)付き）; Wake-on-LAN; SMBusインタフェース

12.ESMexpress® 仕様: proposed standard ANSI-VITA 59 RSE Rugged System; 　　 on Module Express準拠

13.電気的特性その他: 電源電圧/消費電力
　・+12V(9～16V), 5～7W（full load）.
　・+5Vスタンバイ電圧; MTBF
　・tbd.; 質量
　・224g (カバー、フレームを含む); 寸法
　・95mm X 125mm

14.耐環境性能: 動作温度; 　-40 ～ +85℃ (screened with Atom Z510P、Z530P；; 　　　　qualified with Atom Z510PT、Z520PT); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29); 振動; 　1g/10～150Hz(EN60068-2-6); ＊Conformal coating はお客様ご要望にて可

15.安全規格: フレーマビリティ
　UL 94V-0

16.EMC: EN55022 (電磁波耐性）; EN55024 EN61000-4-2（ESD）; EN55024 EN61000-4-4 (burst)

17.BIOS: Award BIOS

18.ソフトウェアサポート: Windows®; Linux; VxWorks®　準備中; QNX® 　要御依頼

■XM1

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XM1は、Intel® Atomプロセッサ（最大1.6GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。総消費電力は最大5～7ワットでプロセッサ性能はCeleron®M 1GHzと同等以上です。動作温度範囲は-40℃～+85℃で伝導冷却または対流冷却方式です。

XM1-PDFカタログ（522KB）

AWXM1-3 100628

1.CPU: Intel® Atom Z530またはZ510; CPUクロック　最大1.6GHz; システムバス周波数　400MHzまたは533MHz; チップセット Intel® System Controller Hub US15W

2.メモリ: 512KB L2キャッシュ Atomプロセッサに内蔵; システムメモリ　最大1GB DDR2 SDRAM（Soldered）　; メモリバス　400MHz/533MHz

3.シリアルATA（SATA）: １ポート　（ESMexpress®コネクタ経由）; 最大転送レート　100MB/s; PATA-to-SATAコンバータ経由

4.グラフィック: Intel® System Controller Hub US15Wに内蔵; 蔵最大解像度　1600X1200 pixels; SDVO １ポート (15xm01-02版は未搭載); LVDS １ﾎﾟｰﾄ
　･112MHz 最大pixel clock
　　　・18または24bits カラー: ESMexpress®コネクタ経由

5.USB: USB 2.0 host port X 8 (6ポートはUSB1.1をサポート)　または　; host port X 7 および　client port X 1 ソフトウエアでアジャスト; ESMexpress®コネクタ経由; UHCI; 最大データレート　480Mbits/s

6.Ethernet: 10/100/1000Base-T X 1　ESMexpress®コネクタ経由

7.GPIO: 1 line from PIC 　ESMexpress®コネクタ経由

8.HDオーディオ: ESMexpress®コネクタ経由

9.PCI Express®: One X 1 link　1000Base-T Ethernetコントローラに接続; One X 1 link　ESMexpress®コネクタ経由; Second X 1 link　ESMexpress® (instead of Ethernet); データレート　250MB/s（each direction, 2.5 Gbits/s per lane）

10.ボードマネージメントコントローラ: 入力電圧監視; パワーシーケンス制御; ボードモニタリング; ウオッチドック; SMBusからアクセス

11.その他の機能: リアルタイムクロック(Gold Capまたはバッテリーバックアップ(on the carrier board)付き）; Wake-on-LAN; SMBusインタフェース

12.ESMexpress® 仕様: proposed standard ANSI-VITA 59 RSE Rugged System; 　　 on Module Express準拠

13.電気的特性その他: 電源電圧/消費電力
　・+12V(9～16V), 5～7W（full load）.
　・+5Vスタンバイ電圧; MTBF
　・384,125h @ 40℃ IEC/TR 62380 (RDF 2000); 質量
　・224g (カバー、フレームを含む); 寸法
　・95mm X 125mm

14.耐環境性能: 動作温度; 　-40 ～ +85℃ (screened); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29); 振動; 　1g/10～150Hz(EN60068-2-6); ＊Conformal coating はお客様ご要望にて可

15.安全規格: フレーマビリティ
　UL 94V-0

16.EMC: EN55022 (電磁波耐性）; EN55024 EN61000-4-2（ESD）; EN61000-4-4 (burst)

176BIOS: Award BIOS

18.ソフトウェアサポート: Windows® 2000; Windows® XP; Windows® Vista; Windows® XP Embedded; Windows® CE 要御依頼; Linux、VxWorks®　　準備中; QNX® 　要御依頼

■XM2

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XM2は、Intel® Core 2 Duoプロセッサ（最大2.26GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は0℃～+60℃(screened)です。

XM2-PDFカタログ（414KB）

AWXM2-2 100628

1.CPU: Intel® Core 2 Duo SP9300; CPUクロック　最大2.26GHz; システムバス周波数　800MHzまたは1066MHz; チップセットノースブリッジ Intel® GS45、サウスブリッジ Intel® ICH9M-E

2.メモリ: 最大6MB L2キャッシュプロセッサに内蔵; システムメモリ　最大4GB DDR3 SDRAM（Soldered）　; メモリバス　800MHz/1066MHz

3.シリアルATA（SATA）: ３ポート　（ESMexpress®コネクタ経由）; 最大転送レート　3Gbits/s (SATA 3.0)

4.グラフィック: Intel® GS45チップセットに内蔵; 蔵最大解像度　2048X1536 pixels (QXGA); One X 16 link (PCI Express graphics) または; 2 X SDVO ポート　または; 3 X ディスプレイポート　または; 2 X HDMIポート　または; 1 X LVDSポート (4 bit、最大 1366x768); ESMexpress コネクタ経由

5.USB: USB 2.0 host port X 8 　; UHCI; 最大データレート　480Mbits/s; ESMexpress®コネクタ経由

6.Ethernet: 10/100/1000Base-T X 2チャンネル　ESMexpress®コネクタ経由

7.GPIO: 1 line from PIC 　ESMexpress®コネクタ経由

8.HDオーディオ: ESMexpress®コネクタ経由

9.PCI Express®: Two X 1 link　1000Base-T Ethernetコントローラに接続; Four X 1 link　または one X 4 link　ESMexpress®コネクタ経由; データレート　250MB/s（each direction, 2.5 Gbits/s per lane）

10.ボードマネージメントコントローラ: 入力電圧監視; パワーシーケンス制御; ボードモニタリング; ウオッチドック; SMBusからアクセス

11.その他の機能: リアルタイムクロック(Gold Capまたはバッテリーバックアップ(on the carrier board)付き）; SMBusインタフェース

12.ESMexpress® 仕様: proposed standard ANSI-VITA 59 RSE Rugged System; 　　 on Module Express準拠

13.電気的特性その他: 電源電圧/消費電力
　・+12V(-25%/+33%), 最大40W
　・+5V(-5%/+5%)スタンバイ電圧; MTBF
　・tbd.; 質量
　・230g (カバー、フレームを含む); 寸法
　・95mm X 125mm

14.耐環境性能: 動作温度; 　0 ～ +60℃ (screened); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29); 振動; 　1g/10～150Hz(EN60068-2-6); ＊Conformal coating はお客様ご要望にて可

15.安全規格: フレーマビリティ
　UL 94V-0

16.EMC: EN55022 (電磁波耐性）; EN55024 EN61000-4-2（ESD）; EN55024 EN61000-4-4 (burst)

17.BIOS: InsydeH2O UEFI Framework

18.ソフトウェアサポート: Windows®　; VxWorks®; Linux　　準備中; QNX® 　要御依頼

■XM50

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XM50は、PowerPC® MPC8548またはMPC8543プロセッサ（最大1.5GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は-40℃～+85℃で伝導冷却または対流冷却方式です。

XM50-PDFカタログ（450KB）

AWXM50-3 100628

1.CPU: PowerPC® PowerQUICC III MPC8548,MPC8548E,MPC8543,MPC8543E; CPUクロック　800MHz～1.5GHz; e500 PowerPC®コア　; 　　　MMU、倍精度スカラーベクターフローティングAPU搭載; NorthbridgeおよびSouthbridge内蔵

2.メモリ: 2x32KB L1データインストラクションキャッシュプロセッサに内蔵; 512KB/256KB L2 キャッシュ　プロセッサに内蔵; システムメモリ　最大2GB　 DDR2 (ECC付)　SDRAM（Soldered）　; メモリバス　最大300MHz; 16MB boot Flash; 2MB 不揮発性SRAM; 128KB 不揮発性FRAM; シリアルEEPROM（ファクトリ設定用）

3.シリアルATA（SATA）: 3ポート　（ESMexpress®コネクタ経由）; 最大転送レート　150MB/s (1.5Gbits/s); PCI-to-SATAブリッジ経由

4.USB: USB 2.0 host port X 6 ESMexpress®コネクタ経由　; 　・OHCI および EHCI; 　・データレート　最大480Mbits/s; USB client port X 1 ESMexpress®コネクタ経由I; 　・UART-to-USBコンバータ経由; 　・データレート　最大115.2kbits/s; 　・16バイト送信/受信バッファ; 　・ハンドシェイクライン無し

5.Ethernet: 10/100/1000Base-T X 3　MPC8548/E; 10/100/1000Base-T X 2　MPC8543/E; ESMexpress®コネクタ経由でアクセス

6.PCI Express®: One X 1or One X 2 or One X 4 link　ESMexpress®コネクタ経由; データレート　250MB/s（each direction, 2.5 Gbits/s per lane）

7.GPIO: 1 line from PIC 　ESMexpress®コネクタ経由

8.EMS Express® スペック: ANSI-VITA 59 RSE Rugged System-On-Module Expressに準拠

9.その他: リアルタイムクロック（GoldCapまたはバッテリバックアップ付）; 温度センサ、電源監視、ウォッチドック

10.電気的特性その他: 電源電圧/消費電力
　・+12V(9～16V), 12W（概算）; MTBF
　・209,732h @ 40℃ according to IEC/TR 62380 (RDF 2000); 質量
　・250g (カバー、フレームを含む); 寸法
　・95mm X 125mm

11.耐環境性能: 動作温度; 　-40 ～ +85℃ (screened); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動; 　1g/10～150Hz; ＊Conformal coating はお客様ご要望にて可

12.安全規格: フレーマビリティ
　UL 94V-0

13.EMC: EN55022 (電磁波耐性）; IEC 61000-4-2（ESD）; IEC 61000-4-4 (burst)

11.BIOS: MENMON

12.ソフトウェアサポート: Linux; VxWorks®; QNX®　要御依頼; INTEGRITY®(Green Hills® Software) 準備中; OS-9® 要御依頼; その他お問い合わせ下さい

■XM51

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XM51は、 Freescale™ QorIQ™ P4080,P4040,P3041マルチコア・プロセッサ（P4080:e500mc x 8コア、最大1.5GHz)搭載のESMexpress® ファミリーのCOM(Computer-On-Module）ボードです。
最大16GB ECC SDRAM、最大128KB FRAM、最大256MBフラッシュ、2xギガビット・イーサネット、4xUSB 2.0、1xUSBクライアント、2xSATA、2x PCIex1などを搭載しています。
現在策定中のANSI-VITA 59 RSE(Rugged System-On-Module Express)に準拠しており厳しい環境のアプリケーションに適しています。動作温度範囲は-40℃～+85℃(Tcase,qualified components)で伝導冷却または対流冷却方式です。

XM51-PDFカタログ（287KB）

AWXM51-1 120131

1.CPU: Freescale™ QorIQ™ P4080,P4040,P3041; クロック周波数　1.2Hz～1.5GHz; Power Architecture e500mcコアを8または4個搭載

2.メモリ: 32KB命令データL1キャッシュおよび; 　128KB L2キャッシュを各コアごとに搭載; システムメモリ　最大16GB SDRAM; 　・Soldered; 　・DDR3 ECC; 　・メモリバス　最大667MHz(プロセッサ構成に依存); 　・P4080/P4040 メモリコントローラ x2、P3041 メモリコントローラ x1; 最大256MB boot/program Flash; 128KB 不揮発性FRAM; シリアルEEPROM 8kbit（ファクトリ設定用）

3.シリアルATA（SATA）: 2ポート ESMexpress®コネクタ経由; SATA Revision 2,x サポート; 最大転送レート　300MB/s (3Gbits/s); PCIe-to-SATAブリッジ経由

4.USB: USB 2.0 host port x 4 ESMexpress®コネクタ経由　; 　・OHCI および EHCI を実装; 　・データレート　最大480Mbits/s; USB client port x 1 ESMexpress®コネクタ経由; 　・UART-to-USBコンバータ経由; 　・データレート　最大230.4kbits/s; 　・16バイト送信/受信バッファ; 　・ハンドシェイクライン無し

5.Ethernet: 10/100/1000Base-T x 2; LED 各チャネル2個　リンクおよびアクティビティ・ステータスおよびスピード; ESMexpress®コネクタ経由でアクセス

6.PCI Express®: Two x 1 link　ESMexpress®コネクタ経由; PCIe® 2.x サポート; データレート　500MB/s each direction (5 Gbits/s per lane）

7.GPIO: 3 line ESMexpress®コネクタ経由

8.I2C: 1インタフェース ESMexpress®コネクタ経由; 温度センサ、電源監視、ウォッチドック

9.その他: リアルタイムクロック; 　　（GoldCapまたはバッテリバックアップ付キャリアボード上）; 温度センサ、電源監視、ウォッチドック

10.EMS Express® スペック: ANSI-VITA 59 RSE Rugged System-On-Module Express準拠

11.電気的特性その他: 電源電圧/消費電力
　・+12V(9～16V), 32W max; MTBF
　・475,088h @ 40℃ according to IEC/TR 62380 (RDF 2000); 質量
　・230g (カバー、フレームを含む); 寸法
　・95mm X 125mm (EMSexpress®に適合); EMSexpress® PCB基板はフレームとカバーの間に入れます

12.耐環境性能: 動作温度; 　-40 ～ +85℃ Tcase (EMSexpress® cover/frame) (qualified components); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g,11ms (EN 60068-2-27); 　 Bump 10g,16ms (EN 60068-2-29); 振動(sinusoidal); 　1g,10～150Hz (EN 60068-2-6); ＊Conformal coating はお客様ご要望にて可

13.安全規格: フレーマビリティ
　UL 94V-0

14.EMC: EN55022 (電磁波耐性）; IEC 61000-4-2（ESD）; IEC 61000-4-3 (electromagnetic field immunity); IEC 61000-4-4 (burst); IEC 61000-4-5 (surge); IEC 61000-4-6 (conducted disturbances); EMCはシステム構成、ハイジングに依存します。

15.BIOS: U-Boot Universal Boot Loader

16.ソフトウェアサポート: VxWorks®; Linux　要御依頼; その他お問い合わせ下さい

■XC1

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XC1は、ESMexpress® モジュールの評価・開発用のキャリアボードです。ESMexpress®スロット X1、PCI Express® cardスロット X8、4GB USB フラッシュドライブ(2G X2）などが搭載されています。ANSI-VITA 59, RSE Rugged System-On-Module Expressに準拠しており厳しい環境のアプリケーションに適しています。

XC1-PDFカタログ（419KB）

AWXC1-2 090630

1.ESMexpress®キャリアカード: ESMexpress®スロット X 1; J1、J2

2.メモリ: SATAコネクタ X 3; 2GB USB フラッシュドライブ X 2

3.グラフィック: DVIフロントコネクタ X 1; LVDS ZIFコネクタ X 1; LVDSバックライト 10ピンコネクタ X 1; SDVO PCI Express®コネクタ経由

4.I/O: USB 2.0 　; 　・Series Aコネクタ X 6　リアI/O経由; 　・オンボードコネクタ X 2; 10/100/1000Base-T Ethernet; 　・RJ45コネクタ X 3; Audio; 　・Audio in; 　・Audio out; 　・SPDIF out

5.PCI Express®: PCIe® X 1コネクタ X 3; PCIe® X 4コネクタ X 3; PCIe® X 8コネクタ X 1; PCIe® X 16コネクタ X 1; PCIe® X 16インタフェースはユーザスイッチで切り替え可能; 　・1 X PCIe® X 16; 　・2 X PCIe® X 8; 　・4 X PCIe® X 4; 　・オンボードLEDシグナルアクティブ; PCIe® X 4インタフェースはユーザスイッチで切り替え可能; 　・1 X PCIe® X 4; 　・4 X PCIe® X 1; 　・オンボードLEDシグナルアクティブ

6.その他: バッテリーホルダー; 電源ボタン; リセットボタン; GPIO X 1 ライン

7.電気的特性その他: 電源電圧/消費電力
　・ATX標準電源供給、24ピンコネクタ経由.
　・+12V、PCIe® コネクタ用　4ピンコネクタ経由; MTBF
　・335,165h @40℃ IEC/TR62380(RDF2000); 質量
　・495g(ESMexpressモジュールを除く); 寸法
　・305mm X 255mm(ATX規格適合)

8.耐環境性能: 動作温度; 　0 ～ +60℃ (screened); 　-40 ～ +85℃ (オプション); 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +2,000m; 衝撃; 　Bump 10g/16ms; ＊Conformal coating はお客様ご要望にて可

9.安全規格: フレーマビリティ
　UL 94V-0

■XC2

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XC2は、インテリジェント・ディスプレイ用のESMexpressキャリアボードです。ESMexpressスロット、4GB USB フラッシュディスク、Mini PCI Express cardスロット、Fast Ethernet x2(M12)、USB 2.0 x2ポート、UART用SA-Adapterスロット、HD オーディオコネクタ（オプション）、DVI-Iコネクタ（オプション）などを備えています。電源電圧は14.4～33.6VDC（24V標準）です。動作温度は、-40 ～ +85℃ (qualified components)と広範な温度で動作可能です。

XC2-PDFカタログ（501KB）

AWXC2-2 100628

1.ESMexpressキャリアカード: ESMexpressスロット X 1; J1、J2

2.メモリ: SATAコネクタ X 1; 　・UDMA 5サポート; USB フラッシュディスクスロット X 2（USBオンボードコネクタ経由）; 　・4GB フラッシュメモリ（最大32GB）

3.グラフィック: LVDS 25ピンコネクタ X 1; 　・LVDSディスプレイに直接接続できます; LVDS バックライト 10ピンコネクタ X 1; SDVO X 1　PCI Express経由; サポートDVI解像度（ＯＳ、ソフトウエアに依存します）; 　・ 640 X 480 (VGA)　アスペクト比 4:3; 　・ 800 X 600 (SVGA)　アスペクト比 4:3; 　・1024 X 768 (EXGA)　アスペクト比 4:3; 　・1152 X 864 (XGA)　アスペクト比 4:3; 　・1280 X 800 (WXGA)　アスペクト比 16:10; 　・1280 X 960 (SXGA)　アスペクト比 4:3; 　・1400 X 1050 (SXGA+)　アスペクト比 4:3; 　・1600 X 1200 (UXGA)　アスペクト比 4:3、最大60Hz; 　・1920 X 1200 (WUXGA)　アスペクト比 16:10、最大60Hz

4.PCI Express®: 2 PCIe® X 1

5.USB: 6 X USB 2.0 (480 Mbits/s); 　・フラッシュディスク用に２ケ使用、SA-Adapterスロットおよび; 　　オプションのMini PCI Express®カードスロット; 　・2 X USB コネクタ　（インタフェースボード上）

6.10/100Base-T Ethernet: 2 X Fast Ethernet; 　・スイッチ機能; 　・全二重モードサポート

7.SMBus: 1 X SMBus; 　・ボードコンポーネント間通信用

8.インタフェースボード経由のI/O　: USB 2.0; 　・2 USB タイプAコネクタ; 10/100Base-T Ethernet; 　・2 M12 Ethernetコネクタ; SA-Adapter スロット; 　・1 シリアルインタフェース SA-Adaputa経由; 　　例　RS232またはRS422、絶縁または絶縁無、IBIS; 5 バイナリインプット　mixed 7W2 D-sub 電源コネクタ経由; 　・1 キー入力機能用; 　・4 ユニバーサルインプット　例　ジオグラフィカル・アドレッシング

9.インテリジェント電源制御: 入力電圧監視; 温度監視 LM50センサ; バックライト制御　制限温度時のディスプレイオフ; バッファ機能　RTC、BIOS CMOS用; CPUボードリセット; Wake on Time、ウォッチドック、キー入力機能; SMBus経由のアクセス機能

10.電気的特性その他: 電源電圧/消費電力; ・24VDC(+/-40%）　EN50155準拠　; MTBF
　・212.504h @40℃ IEC/TR62380(RDF2000); 質量
　・300g 以上; 寸法
　・233.45mm X 240mm X 21.8mm
　　　　12～19インチディスプレイのハウジングにフィットします

11.耐環境性能: 動作温度; 　-40 ～ +70℃; 　　（+85℃10分に拡張可　EN50155、class Tx railway 規格準拠）; 　　空気流量はESMexpressモジュールに依存; 伝導冷却に対応可（ディスプレイのハウジングのフレイムに接続）; 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +2,000m; 衝撃; 　Bump 10g/16ms; ＊Conformal coating はお客様ご要望にて可

9.安全規格: フレーマビリティ
　UL 94V-0

■XC4

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XC4は、ESMini モジュールの評価・開発用のキャリアボードです。1 ESMiniスロット、2 PCI Express® X1 コネクタ、2GB USB フラッシュなどが搭載されています。

XC4-PDFカタログ（400KB）

AWXC4-2 091228

1.ESMiniキャリアカード: ESMiniスロット X 1; P1、P2

2.メモリ: SATAコネクタ X 1; 2GB USB フラッシュディスク X 2（USBオンボードコネクタ経由）

3.グラフィック: DVIリアコネクタ X 1; LVDS ZIFコネクタ X 1; 　・LVDSディスプレイにダイレクト接続; LVDSバックライト 10ピンコネクタ X 1

4.リアI/O: 6 USB 2.0 ホストコネクタ、1 USB 2.0 クライアントコネクタ; 　・クライアントコネクタを使用の場合は5 USB 2.0ホストコネクタのみ使用可能; 10/100Base-T Ethernet; 　・2 インタフェース（RJ45コネクタ）; Audio; 　・Audio in; 　・Audio out; 　・SPDIF out; RS232; 　・2 X オンボードコネクタ; 　・フィジカルインタフェース　SAアダプタ経由; CAN バス; 　・2 X オンボードコネクタ; 　・フィジカルインタフェース　SAアダプタ経由; GPIO; 　・120 FPGA 信号　（ESMini 60ピンコネクタ 2個から）

5.PCI Express®: 2 PCIe® X 1コネクタ

6.その他: バッテリーホルダー; 電源ボタン; リセットボタン

7.電気的特性その他: 電源電圧/消費電力
　・ATX標準電源供給、24ピンコネクタ経由、4ピンコネクタ経由　; MTBF
　・tbd. @40℃ IEC/TR62380(RDF2000); 質量
　・474g(ESMiniモジュールを除く); 寸法
　・244mm X 244mm(ATX規格適合)

8.耐環境性能: 動作温度; 　0 ～ +60℃; 　空気流量はESMiniモジュールに依存; 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +2,000m; 衝撃; 　Bump 10g/16ms; ＊Conformal coating はお客様ご要望にて可

9.安全規格: フレーマビリティ
　UL 94V-0

■XC6

主な特徴

写真をクリックすると拡大写真をご覧になれます。

XC6は、ESMini モジュールと一緒に使用するESMini キャリアボードです。ESMini x1スロット、Fast Ethernet x2ポート、USB 2.0 x4ポート、UART x1ポート、DVI-I、オーディオI/O、TTY、GPIOなどを備えています。またMini PCI Express® カードスロット、SIMカードホールダ、MicroSDカードスロット、USB フラッシュディスク・スロットを備えています。動作温度は、-40 ～ +85℃ (screened)と広範な温度で動作可能です。

XC6-PDFカタログ（431KB）

AWXC6-2 100628

1.ESMiniキャリアカード: ESMiniスロット X 1; J1、J2

2.メモリ: SATAコネクタ X 1; USB フラッシュディスク・スロットX1（USBオンボードコネクタ経由）; microSDカードスロット X 1

3.グラフィック: DVI-Iコネクタ X 1; 　・アナログVGA信号（LVDSインタフェース経由）

4.I/O: 4X USB 2.0 ホストコネクタ、オプションで1X クライアント; 10/100Base-T Ethernet; 　・2 インタフェース（RJ45コネクタ）; Audio; 　・Audio in; 　・Audio out; 　・3.5mm Jack; RS232/RS422/RS485; 　・1インタフェース、 9ピンD-subコネクタ; 　・ソフトウエアでコンフィギャー可; TTY; 　・最大転送速度 4800bits/sec; 　・アクティブまたはパッシブ; 　・電気的に絶縁; GPIO; 　・8ライン　10ピンコネクタ　（5Vレベル、SA-Adapterに接続）; 　・16ライン　18ピンコネクタ　（3.3Vレベル）

5.PCI Express® Mini カードスロット x1: SIMカードスロット付; one PCI Express® x1 linksおよび1x USBポート経由

6.その他: ゴールドキャップ; バッテリーホルダー; 電源ボタン信号（on pin header）; リセット in/out（on pin header）

7.電気的特性その他: 電源電圧/消費電力; ・ATX標準電源供給、4ピンコネクタ経由　; ・+5V、2.1A max.　; ・+12V（LVDSバックライト専用)、（ディスプレイに依存）0.7A SHARP 　; 　　　　LQ121S1LG61の場合　; ・電源ケーブルの断面積は1.5mm2以上　; MTBF
　・tbd. @40℃ IEC/TR62380(RDF2000); 質量
　・142g (ESMexpressモジュールを除く); 寸法
　・146mm X 102mm

8.耐環境性能: 動作温度; 　-40 ～ +85℃(screened); 　空気流量はESMiniモジュールに依存; 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +2,000m; 衝撃; 　Bump 10g/16ms; ＊Conformal coating はお客様ご要望にて可

9.安全規格: フレーマビリティ
　UL 94V-0

■AE12

主な特徴

写真をクリックすると拡大写真をご覧になれます。

AE12は、ESMexpress® CPUモジュールをCOM Expressキャリアボードに搭載するためのアダプタボードです。フォームファクタは、COM Express TypeIIでPICMG COM.0 R1.0に準拠しています。ESMexpress®モジュールは、(Proposed Standard) ANSI-VITA 59 RSE Rugged System on Module EXpressに適合したコンピュータ・オン・モジュールです。特定アプリケーションのキャリアボードと共に用いることで、厳しい環境の産業分野に適したセミカスタムソリューションを提供します。

AE12-PDFカタログ（343KB）

AWAE12-2 100427

1.インタフェース: COM ExpressキャリアからESMexpress®モジュールへ; J1、J2

2.ESMexpress®仕様: (Proposed Standard) ANSI-VITA 59 RSE; Rugged System on Module EXpressj準拠

3.COM Express仕様: PICMG COM.0 R1.0準拠

4.機械的仕様: 形状：Type IIベーシックフォームファクタ適合; 重量：TBD

5.耐環境性能: 動作温度; 　-40 ～ +85℃; 　空気流量　min. 10m3/h; 保存温度; 　-40 ～ +85℃; 動作湿度（相対湿度）; 　結露無しで最大95%; 保存湿度（相対湿度）; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動; 　1g/10～150Hz; ＊Conformal coating はお客様ご要望にて可

8.安全規格: フレーマビリティ　UL 94V-0;

■PP4

主な特徴

写真をクリックすると拡大写真をご覧になれます。

PP4は、MVB(Multifunction Vehicle Bus）インターフェイスのPCI-104規格のボードです。トランスミッター/レシーバーはオプティカルアイソレイトされて絶縁電圧は1500VDC/1000VACです。TCN（列車コミュニケーションネットワーク）鉄道規格IEC61375に適合しています。当社のPP1と一緒にお使いいただくと最適です。

PP4-PDFカタログ（369KB）

AWPP4-2 090428

1.MVB(Multifunction Vehicle Bus）インターフェイス: MVBインターフェイス機能はASICおよびFPGAの中に実装されています。; 2 X 9ピンD-subコネクター（前面）; RS485/422 トランシーバー
　Electrical Middle Distance(EMD) ケーブル（バス長200m、; 　　ツイストペア線）オプション; 　ESD(Electrical Short Distance ケーブル)：バス長20m、; 　　ツイストペア線; 　OGF(Optical Glass fiber ケーブル)：バス長2000m、光ファイバ

2.メモリ: 16MB SDRAM搭載
2MB Flash搭載（FPGAコンフィグレーション用）

3.PCI Interface: 32-bit/33-MHz PCI Interface（PCI-104 J1経由）; V(I/O):+3.3V 　(+5V tolerant)

4.電気的特性その他: 絶縁電圧
　1500V DC/1000V AC; 電源電圧/消費電力
　・+5V(-5%/+5%),140mA typ.
　・+3.3V(+3.3V～+3.6V),300mA; MTBF
　・498,000h @ 40℃; 質量
　・72g

5.耐環境性能: 動作温度; 　-40 ～ +85℃; 　空冷条件（10m3/h 以上の空気流量）; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動; 　2g/10..150Hz

6.安全規格: フレーマビリティ
　UL 94V-0

7.EMC: EN55022 (電磁波耐性）; IEC1000-4-2（ESD）; IEC1000-4-4 (burst)

8.ソフトウェアサポート: MENドライバーインターフェースシステム; (MDIS Windows®、Linux、VxWorks®、QNX®、OS-9®用）

■PP1

主な特徴

PP1

写真をクリックすると拡大写真をご覧になれます。

PP1はMPC5200/B搭載のPCI104規格に準拠したシングルボードコンピュータです。動作温度範囲は-40～+85℃と広く、厳しい環境下での使用にも適用可能です。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。
CPUの消費電力は１W以下と低く抑えられております。最大128MBのSDRAMと16MBのFlashメモリ、およびI/OインターフェースとしてRS232Cｘ２、FastEthernetｘ１、USBｘ１、CANｘ２を搭載しています。

PDFカタログ-PP1（378KB）

AWPP1-1 090428

1.CPU: PowerPC® MPC5200またはMPC5200B; 384MHz

2.Memory: 最大128MBのSDRAMを搭載可能（オンボード）; 64MHz memory bus; 16MB boot Flash; 64KB non-volatile FRAM; Serial EEPROM 16kbits （ファクトリ設定用）

3.I/O

Ethernet
10/100Base-T x 1 (9-pin Dsub 前面)
RS232 UART (COM1/COM2)
前面の9-pin Dsubコネクタに２チャンネル分統合
USB1.1 x 1
I/OコネクタP2経由（SA-Adapterが必要）
CAN x 2
I/OコネクタP2経由（SA-Adapterが必要）

4.PCI Interface: 32-bit, 33-MHz PCI interface（PCI-104 J1経由）; V(I/O):+3.3V 　(+5V不可); Specification 2.2準拠; Support of one external master

5.その他: RTC; 温度センサー; Push Button x 3 and LED (on request)

6.電気的特性: 消費電力等; +5V (-5%/+5%), 100mA; +3.3V (-5%/+5%), 900mA; MTBF: 450,000h @ 40℃

7.機械的特性: 大きさはPCI-104規格に準拠
PCB: 約96mm x 約90mm; 質量
約90g

8.耐環境性能等
使用（保存）温度範囲: 動作時　-40..+85°C; (Airflow: min. 10m³/h条件下）; 保存時　-40..+85°C
湿度範囲: 動作時最大95% 結露不可; 保存時（同上）
高度: 動作時：-300m to + 3,000m
衝撃: Shock: 15g/11ms; Bump: 10g/16ms
振動: Vibration (sinusoidal): 2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

9.安全規格: フレーマビリティ; UL 94V-0

10.その他: EN 55022 (radio disturbance),; IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

11.ROMモニタ: MENMON™

12.Software Support: VxWorks®; Linux (ElinOS®); CANopen firmware (Vector Informatik); CANopen support: MEN Driver Interface System (MDIS for Windows®, Linux, VxWorks®, QNX®, OS-9®); MSCAN/Layer2 support: MEN Driver Interface System (MDIS for Windows®, Linux, VxWorks®, QNX®, OS-9®)

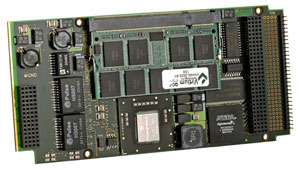

■EM9A

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM9AはPowerPC PowerQUICC-III MPC8548またはMPC8548EまたはMPC8543またはMPC8543E搭載の32-bit/33/66-MHz PCI シングルボードコンピュータです。スタンドアローンまたはキャリアボードと共に使用できます。最大2GB DDR2 SDRMA、1 GB NAND Flash、3x Gb Ethernet、2x COMポートなどを搭載しています。動作温度は、広範な-40℃～+85℃(screened)となっています。

EM9-PDFカタログ（270KB）

AWEM9A-1 120427

1.CPU: PowerPC® PowerQUICC-III MPC8548,MPC8548E,MPC8543,MPC8543E; 800MHz ～ 1.5GHz; e500 PowerPC® core （倍精度浮動少数点APUおよびMMU機能搭載）; Integrated Northbridge、Southbridge

2.メモリ: 2x32KB L1データ及び命令キャッシュ　512KB/256KB L2キャッシュ; 　MPC8548/MPC8543に内蔵; 最大　2GB SDRAM　システムメモリ
・DDR2
・最大　300MHz メモリバス　(CPUに依存します）; 最大1GB NAND Flash ,FPGAから制御
32MB 追加 DDR2 SDRAM （FPGAから制御）
16MB boot Flash
128KB 不揮発性 FRAM
4kbit シリアル EEPROM （工場設定用）

3.大容量記憶装置: パラレルIDE(PATA)
・ 1ポート　ハードディスク用; ・ I/OコネクターJ2経由; ・ FPGAから制御; ・ PIO mode 0 、UDMA mode 5 (UDMA100) サポート; 最大1GB ATA NAND Flash ,FPGAから制御

4.グラフィック: ・ I/OコネクターJ2経由; ・ FPGAから制御; ・ 800 X 600、60Hz/70Hz、6-bit RGB

5.I/Oインターフェース: イーサネット X 3; ・ 10/100/1000 Base-T Ethernet x3 MPC8548/E; ・ 10/100/1000 Base-T Ethernet x2 MPC8543/E; ・オンボードtoボードコネクタJ3; RS232 UART x 2 (COM1/COM2); ・オンボードtoボードコネクタJ3; ・最大 115.2Kbits/s; ・ 16バイト送信/受信バッファ); ・ CTS、RTS信号

6.FPGA: FPGA Altera® Cyclone™ II EP2C20; 18,752 logic elements; 239,616 total RAM bits

7.PCI Interface: 32-bit,33/66-MHz PCI I/F（PCI-104 コネクタJ1,J2）
PCI 2.2準拠
external master　x 4　サポート

8.その他の機能: リアルタイムクロック、温度センサ、電源監視、ウォッチドック

9.電気的特性その他: 電源電圧/消費電力; 　・+5V(-2%/+5%),　2A typ.; 　・+3.3V(-2%/+5%),　0.5A typ.; MTBF
　・245,671h @ 40℃ according to IEC/TR 62380(RDF 2000); 形状
　・ESM規格適合 PCB 149mm x 71mm 、Type II-N
　・注　高さが約1mm 標準より高くなります。
　・ヒートシンクはオプションです。(テイラーメイド); 質量
　・90g (ヒートシンク除く)

10.耐環境性能: 動作温度; 　-40 ～ +85℃　(screened）、要ヒートシンク; 　空冷条件（10m3/h 以上の空気流量）; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動(sinusoidal); 　1g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

11.安全規格: フレーマビリティ
　UL 94V-0

12.EMC: EN55022 (電磁波耐性）; IEC1000-4-2（ESD）; IEC1000-4-4 (burst)

13.BIOS: MENMON

13.ソフトウェアサポート: Linux
VxWorks®
QNX® (お問い合わせ下さい)
INTEGRITY® (Green Hills® Software) 可(Green Hills®にお問い合わせ下さい)
OS-9®(お問い合わせ下さい)

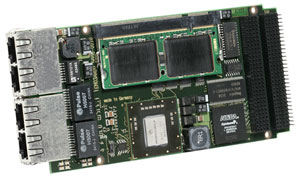

■EM9

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM9はPowerPC MPC8548（PowerQUICC-III）搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとしても、PCI-104規格のボードとの組み合わせて、キャリアボード搭載型としても動作します。
Altera社製FPGAを搭載しており、様々なMEN提供の無償IPやユーザー回路を追加することができます。

EM9-PDFカタログ（371KB）

AWEM9-3 100427

1.CPU: PowerPC® PowerQUICC-III MPC8548,MPC8548E,MPC8543,MPC8543E; 800MHz ～ 1.5GHz; e500 PowerPC® core （倍精度浮動少数点APUおよびMMU機能搭載）; Integrated Northbridge、Southbridge

2.メモリ: L1キャッシュ　32KB(命令キャッシュ)、32KB(データキャッシュ); L2キャッシュ　512KB(MPC8548),256KB(MPC8543); 最大　2GB SDRAM　システムメモリ
・DDR2
・最大　300MHz メモリバス; 1GB NAND Flash （またはそれ以上、チップ供給に依存）,FPGAから制御
32MB 追加 DDR2 SDRAM （FPGAから制御）
16MB boot Flash
128KB 不揮発性 FRAM
4kbit シリアル EEPROM （工場設定用）

3.大容量記憶装置: IDE(PATA)
・ 1ポート　ハードディスク用; ・ I/Oコネクター経由; ・ FPGAから制御; ・ UDMA mode 5 (UDMA100) サポート; 1GB ATA NAND Flash （またはそれ以上、チップ供給に依存）,FPGAから制御

4.グラフィック: ・ I/Oコネクター経由; ・ FPGAから制御; ・ 800 X 600、60Hz/70Hz、6-bit RGB

5.I/Oインターフェース: イーサネット X 3; ・ 10/100/1000 Base-T Ethernet X 3; ・ RJ45コネクタ X 3（フロントパネル); ・オンボードLED X 6 (リンク/アクティビティ); RS232 UART (COM1) X 1; ・最大 115.2Kbits/s; ・ RJ45コネクタ X 1（フロントパネル); ・ CTS、RTS信号

6.FPGA: FPGA Altera® Cyclone™ II EP2C35; 33,216 logic elements; 483,840 total RAM bits

7.PCI Interface: 32-bit,33/66-MHz PCI interface（PCI-104 J1,J2）
PCI 2.2準拠
external master　x 4までサポート

8.その他の機能: リアルタイムクロック、電源監視、ウォッチドック

9.電気的特性その他: 電源電圧/消費電力; 　・+5V(-2%/+5%),　2A typ.; 　・+3.3V(-2%/+5%),　0.5A typ.; MTBF
　・245,671h @ 40℃ according to IEC/TR 62380(RDF 2000); 質量
　・108g(w/oヒートシンク使用時)、142g(標準ヒートシンク使用時）

10.耐環境性能: 動作温度; 　-40 ～ +85℃　(選別）; 　空冷条件（10m3/h 以上の空気流量）; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動(sinusoidal); 　1g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

11.安全規格: フレーマビリティ
　UL 94V-0

12.EMC: EN55022 (電磁波耐性）; IEC1000-4-2（ESD）; IEC1000-4-4 (burst)

13.ソフトウェアサポート: VxWorks®
Linux
QNX®
INTEGRITY® (Green Hills® Software)
OS-9®(お問い合わせ下さい)

■EM8 , EM8A

主な特徴

EM8

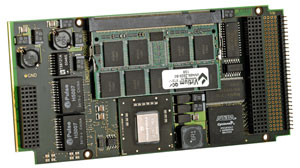

EM8A

写真をクリックすると拡大写真をご覧になれます。

EM8は様々な環境下での使用に適応する、PowerPC MPC8540（PowerQUICC-III）搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。また、ボード上に搭載されたFPGAにお客様開発のソフトウェアをダウンロードする事によって各種Ｉ／Ｏ機能を実現可能です。MENおよびサードパーティーよりご提供可能なFPGAソフトウェアとしては、グラフィックス機能、CAN等の車両用ネットワーク機能などが挙げられます。基板フロント側からLANを使用できるEM8に加え、全Ｉ／Ｏを基板リア側より使用するEM8Aタイプが用意されています。

PDFカタログ-EM8（314KB）

PDFカタログ-EM8A（325KB）

AWEM8-1 090331

1.CPU: PowerPC® MPC8540 PowerQUICC-III; 800MHz (オプションで666...833MHz); e500 PowerPC® core （SPE APU and MMU機能有）; Integrated Northbridge、Southbridge

2.Memory: 2x32kB L1 data/instruction cache,; 256kB L2 cache/integrated SRAM; DDR SO-DIMM slot 最大2GBのDDR SDRAMを搭載可能; 133MHz (DDR2100) memory bus （ECCサポート）; 最大1GB NAND Flash を搭載可能; 8MB boot Flash; 32KB non-volatile FRAM; Serial EEPROM 4kbits （ファクトリ設定用）; 最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.Mass Storage: IDE（ATA100）をFPGA上に実装; （I/O connector経由にて使用）

4.Graphics: FPGA上に実装

5.I/O

Ethernet
10/100/1000Base-T x 2
10/100Base-T x 1
RS232 UART (COM1)
1チャンネル（115kbps、CTS/RTS有）
＊EM8Aは2チャンネル

6.FPGA IP による、その他I/O: CAN、RS232Cなど; （サードパーティー、MENよりオプション提供）

7.FPGA: FPGA Altera® Cyclone™ EP1C12; 12,060 logic elements; 239,616 total RAM bits

8.PCI Interface: 32- or 64-bit, 33-MHz PCI interface（PCI-104 J1、J2経由）; Specification 2.2準拠; external master　x 4までサポート

9.その他: RTC; 電源監視; WDT

10.電気的特性その他: 消費電力等; +5V (-2%/+5%), 2.5A; +3.3V (-2%/+5%), 0.5A; MTBF; 　EM8 197,000h @ 40℃ ( derived from MIL-HDBK-217F); 　EM8A 177,000h @ 40℃ ( derived from MIL-HDBK-217F)

11.機械的特性

大きさ
PCB: 149mm x 71mm
質量
110g (ヒートシンク無）
155g (ヒートシンク有）

12.耐環境性能等

使用（保存）温度範囲: 動作時　0..+60°C; (Airflow: min. 10m³/h条件下）; 保存時　-40..+85°C
湿度範囲: 動作時最大95% 結露不可; 保存時（同上）
高度: 動作時：-300m to + 3,000m; 保存時：N/A
衝撃: Shock: 15g/11ms; Bump: 10g/16ms
振動: Vibration (sinusoidal): 2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

13.安全規格: フレーマビリティ
　UL 94V-0

14.EMC: EN 55022 (radio disturbance),; IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

15.ROMモニタ: MENMON™

16.Software Support: VxWorks®; ElinOS; QNX®

■EM7N

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM7NはIntel ULV CeleronまたはULP Pentium IIIプロセッサ搭載のシングルボードコンピュータです。スタンドアローンとしても、PCI-104規格のボードと組み合わせて、キャリアボード搭載型としても動作します。
Altera社製FPGAを搭載しており、様々なMEN提供の無償IPやユーザー回路を追加することができます。RoHS指令にも対応済です。

EM7N-PDFカタログ（391KB）

AWEM7N-2 090331

1.CPU: ULV Celeron®またはULP Pentium®III
400MHzまたは650MHz　ULV Celeron® プロセッサ
933MHz ULP Pentium® III プロセッサ
100MHzまたは133MHz システムバス
33MHz APICバス

2.メモリ: 256KB(Celeron®)または512KB(Pentium®III) L2 キャッシュ; 512MB SDRAM
・144ピン SO-DIMM スロット
・100MHzまたは133MHz メモリバス; 2MB Flash BIOS/FPGA 用
1GB NAND Flash （FPGAから制御）; 最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.大容量記憶装置: IDE(PATA)
・1ポート　オンボードNAND Flash 用; ・1ポート　ハードディスクまたはCD-ROM用; 　　　　　　　　　（I/Oコネクター経由でキャリアボードへ接続）; 128MB ATA NAND Flash ディスク（FPGAから制御）

4.グラフィック: VGAグラフィックスコントローラ(I/OコネクターJ2）

5.I/Oインターフェース: USB1.1 X 4 （I/OコネクターJ2）
10/100Base-T x 2 （前面）
RS232 UART X 2 （前面）

6.FPGA: FPGA Altera® Cyclone™ II EP1C12; 12,060 logic elements; 239,616 total RAM bits

7.PCI Interface: 32-bit/33-MHz PCI interface（PCI-104 J1）
PCI 2.2準拠
external master　x 3までサポート

8.その他の機能: リアルタイムクロック

9.電気的特性その他: 電源電圧/消費電力; 　・+5V(-2%/+5%),900mA typ.(Celeron® 400HMz); 　　　　　　　　　1200mA typ.(Celeron® 650HMz); 　　　　　　　　　1900mA typ.(Pentium® III 933MHz); 　・+3.3V(-2%/+5%),700mA typ.(Celeron® 400HMz); 　　　　　　　　　700mA typ.(Celeron® 650HMz); 　　　　　　　　　700mA typ.(Pentium® III 933MHz); MTBF
　・167,700h @ 40℃ ( derived from MIL-HDBK-217F); 質量
　・155g

10.耐環境性能: 動作温度; 　0 ～ +60℃; 　空冷条件（10m3/h 以上の空気流量）; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動; 　2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

11.安全規格: フレーマビリティ
　UL 94V-0

12.EMC: EN55022 (電磁波耐性）; IEC1000-4-2（ESD）; IEC1000-4-4 (burst)

13.ソフトウェアサポート: Windows®
Linux
VxWorks®
QNX® （お問い合わせ下さい）
RTX （お問い合わせ下さい）

■EM4n

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM4nは様々な環境下での使用に適応する、PowerPC MPC8245搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。オプションで-40～+85℃での使用が可能な製品も提供可能です。また、ボード上に搭載されたFPGAにお客様開発のソフトウェアをダウンロードする事によって各種Ｉ／Ｏ機能を実現可能です。MENおよびサードパーティーよりご提供可能なFPGAソフトウェアとしては、グラフィックス機能、CAN等の車両用ネットワーク機能などが挙げられます。

PDFカタログ-EM4n（310KB）

AWEM4N-1 090331

1.CPU: PowerPC® MPC8245; 266MHz..400MHz

2.Memory: Integrated L1 data/instruction cache,; 最大512MBのSDRAMを搭載可能; 144-pin SO-DIMM slot x 1; 133MHz memory bus; 2MB boot Flash; Serial EEPROM 4kbits （ファクトリ設定用）; 最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.Mass Storage: CompactFlash® card interface; (オンボードにてTrueIDEインターフェイス、TypeIのみ）; IDE（ATA100）をFPGA上に実装; （I/O connector経由にて使用）

4.Graphics: FPGA上に実装、リア側I/Oコネクタより出力

5.I/O

Ethernet
10/100Base-T x 2（フロント側RJ45 x2）
RS232 UART (COM1/2)
2チャネル（フロント側RJ45 x2）

6.FPGA IP による、その他I/O: CAN、RS232Cなど; （サードパーティー、MENよりオプション提供）

7.FPGA

FPGA Altera® Cyclone™ EP1C12: 12,060 logic elements; 239,616 total RAM bits

8.PCI Interface: 32-bit, 33-MHz PCI interface（PCI-104 J1経由）

9.その他: RTC; 電源監視; WDT

10.電気的特性その他: 消費電力等; 　+5V (-2%/+5%), 0.5A; 　+3.3V (-2%/+5%), 1.6A; MTBF; 　320,000h @ 40℃ ( derived from MIL-HDBK-217F);

11.機械的特性

大きさ
PCB: 149mm x 71mm
質量
100g

12.耐環境性能等

使用（保存）温度範囲: 動作時 0..+60°C; (Airflow: min. 10m³/h条件下）; 保存時 -40..+85°C
湿度範囲: 動作時最大95% 結露不可; 保存時（同上）
高度: 動作時：-300m to + 3,000m; 保存時：N/A
衝撃: Shock: 15g/11ms; Bump: 10g/16ms
振動: Vibration (sinusoidal): 2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可; ＊参考：MTBF: 160,000h @ 50°C

13.その他: PCB 製造：94V-0 by UL recognized manufacturers; EN 55022 (radio disturbance),; IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

14.ROMモニタ: MENMON™

15.Software Support: VxWorks®; Linux（ElinOS); QNX®（リクエストによる）

16.特殊ドライバ類

CANopen support:
MEN Driver Interface System
(MDIS for Windows®, Linux, VxWorks®, QNX®, RTX, OS-9®)
MSCAN/Layer2 support:
MEN Driver Interface System
(MDIS for Windows®, Linux, VxWorks®, QNX®, RTX, OS-9®)

■EM3 , EM3A

主な特徴

EM3

EM3A

写真をクリックすると拡大写真をご覧になれます。

EM3は様々な環境下での使用に適応する、PowerPC MPC8560（PowerQUICC-III）搭載のPCI104インターフェイス互換のシングルボードコンピュータです。スタンドアローンとして、他のPCI104規格のボードとの組み合わせで、あるいは、キャリアボード搭載型としても動作します。PMC8560プロセッサに搭載された各種の通信プロトコルが利用可能です。また、ボード上に搭載されたFPGAにお客様開発のソフトウェアをダウンロードする事によって各種Ｉ／Ｏ機能を実現可能です。MENおよびサードパーティーよりご提供可能なFPGAソフトウェアとしては、グラフィックス機能、CAN等の車両用ネットワーク機能などが挙げられます。基板フロント側からLANを使用できるEM3に加え、全Ｉ／Ｏを基板リア側より使用するEM3Aタイプが用意されています。

PDFカタログ-EM3（347KB）

PDFカタログ-EM3A（334KB）

AWEM3-2 100427

1.CPU: PowerPC®　MPC8560 PowerQUICC™ III; 800MHz (オプションで666...833MHz); e500 PowerPC® core （SPE APU and MMU機能有）; Integrated Northbridge、Southbridge

2.Memory: 2x32kB L1 data/instruction cache,; 256kB L2 cache/integrated SRAM; DDR SO-DIMM slot 最大2GBのDDR SDRAMを搭載可能; 133MHz (DDR2100) memory bus （ECCサポート）; 最大1GB NAND Flash を搭載可能; 8MB boot Flash; 32KB non-volatile FRAM; Serial EEPROM 4kbits （ファクトリ設定用）; 最大16MBのSDRAMをFPGAに接続搭載可能（ファクトリオプション）

3.Mass Storage: IDE（ATA100）をFPGA上に実装（I/O connector経由にて使用）

4.Graphics: FPGA上に実装

5.I/O

Ethernet
10/100/1000Base-T x 2
10/100Base-T x 1
RS232 UART (COM1)
1チャネル（115kbps、CTS/RTS有）
＊EM3Aは２チャンネル

6.その他I/O: CAN、RS232CなどFPGA IP による; （サードパーティー、MENよりオプション提供）

7.FPGA

FPGA Altera® Cyclone™ EP1C12: 12,060 logic elements; 239,616 total RAM bits

8.PCI Interface: 32- or 64-bit, 33-MHz PCI interface（PCI-104 J1、J2経由）; Specification 2.2準拠; external master x 4までサポート

9.その他: RTC; 電源監視; WDT

10.電気的特性: 消費電力等; +5V (-2%/+5%), 2.5A; +3.3V (-2%/+5%), 0.5A

11.機械的特性

大きさ
PCB: 149mm x 71mm
質量
110g (ヒートシンク無）
155g (ヒートシンク有）

12.耐環境性能等

使用（保存）温度範囲: 動作時　0..+60°C; (Airflow: min. 10m³/h条件下）; 保存時　-40..+85°C
湿度範囲: 動作時最大95% 結露不可; 保存時（同上）
高度: 動作時：-300m to + 3,000m; 保存時：N/A
衝撃: Shock: 15g/11ms; Bump: 10g/16ms
振動: Vibration (sinusoidal): 2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

13.安全規格: フレーマビリティ
　UL94V-0

14.その他: EN 55022 (radio disturbance),; IEC1000-4-2 (ESD) / IEC1000-4-4 (burst)

15.ROMモニタ: MENMON™

16.Software Support: VxWorks®; MontaVista Linux, Professional Edition 3.1; QNX®

■EM1N

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM1NはPowerPC MPC5200B搭載のシングルボードコンピュータです。スタンドアローンとしても、キャリアーボード搭載型としても使用できます。超低消費電力（+5V,100mA typ.、+3.3V,1A typ）、幅広い動作温度範囲（-40～+85℃）の設計となっています。鉄道、自動車、航空などの輸送分野で要求される温度、衝撃、振動、湿度などが厳しい動作環境に対しても適しています。また、ユーザ回路が追加可能なFPGAが搭載されています。評価用にスターターキット（開発キット）が用意されています。

EM1N-PDFカタログ（506KB）

AWEM1N-3 100427

1.PCI Interface: 32-bit, 33-MHz PCI Interface、 PCI-104コネクター

2.CPU: PowerPC® MPC5200B; 最大400MHz

3.メモリ: DDR SDRAM 最大256MB搭載可; ・Soldered; ・64MHz メモリバス周波数

4.オンボードFlash: オンボード　8MB boot Flash

5.その他メモリ: 2MB バッテリバックアップ SRAM または 128KB 不揮発性 FRAM; 8kbit シリアル EEPROM（工場設定値用）; 最大1GBのNAND Flash （FPGAから制御）; 最大16MB のFPGA接続のSDRAM （グラフィックス用）

6.I/Oインターフェース: 10/100Base-T Ethernet X 2 （前面）; シリアルポート x 1 （前面）; USB1.1 x 1 （前面）; CANコントローラー x 2 （オンボードコネクタ）; 以下、FPGA経由; IDE(PATA), 、シリアル、FDD、グラフィックス、タッチパネル他

7.その他機能: リアルタイムクロック; 電源監視・ウォッチドッグ

8.電気的特性その他: 消費電力
　・+5V(-2%/+5%),10mA max. USBのみで使用
　・+3.3V(-2%/+5%),1A typ.; MTBF
　・232,000h @ 40℃ ( derived from MIL-HDBK-217F); 質量
　・90g (ヒートシンク除く)

9.耐環境性能: 動作温度; 　-40 ～ +85℃; 　空冷条件（2m/s 以上の風速）; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動; 　2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

10.安全規格: フレーマビリティ
　UL94V-0

11.EMC: EN55022 (電磁波耐性）; IEC1000-4-2（ESD）; IEC1000-4-4 (burst)

12.ソフトウェアサポート: Windows®; Linux(ELinOS); QNX®

■EM1A

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM1AはPowerPC MPC5200B(最大400MHz)搭載のシングルボードコンピュータです。スタンドアローンとしても、キャリアーボード搭載型としても使用できます。最大256MB DDR SRAM、最大8MBブートFlash、1GB NAND Flash、デュアル・イーサネット、COM、USB1.1、デュアルCANなどを搭載しています。
幅広い動作温度範囲-40～+85℃(qualified components)の設計となっています。

EM1N-PDFカタログ（289KB）

AWEM1A-1 120427

1.PCI Interface: 32-bit, 33-MHz PCI I/F、 PCI-104コネクターJ1
PCI 2.2準拠
external master　x 4　サポート

2.CPU: PowerPC® MPC5200B; 最大400MHz

3.メモリ: 2x16KB L1データ及び命令キャッシュ　MPC5200に内蔵; DDR SDRAM 最大256MB搭載可; ・Soldered; ・64MHz メモリバス周波数

4.オンボードFlash: 最大1GB NAND Flash、FPGAから制御; 最大8MB boot Flash、FPGAから制御

5.その他メモリ: 最大16MB追加SDRAM。FPGAから制御; 最大2MB バッテリバックアップ SRAM または 128KB 不揮発性 FRAM; 8kbit シリアル EEPROM（工場設定値用）

6.大容量記憶装置: パラレルIDE(PATA)
・ 1ポート　ハードディスク用; ・ I/Oコネクター経由; ・ FPGAから制御; 最大1GB ATA NAND Flash ,FPGAから制御

7.グラフィック: ・ I/Oコネクター経由; ・ FPGAから制御

8.I/Oインターフェース: USB; ・ 1x USB 1.1ポート; ・オンボードtoボードコネクタJ3; ・ OHCIを実装; ・最大12Mbit/s; イーサネット; ・ 1x 10/100 Base-T Ethernet; ・1x 10Base-T Ethernet; ・オンボードtoボードコネクタJ3; 1x RS232 UART (COM1); ・オンボードtoボードコネクタJ3; ・最大 115.2Kbits/s; ・ 512バイト送信/受信バッファ); ・ CTS、RTS信号; CAN bus; ・ 2x CAN bus; ・ 2.0 A/B CAN プロトコル; ・最大 1 Mbit/s; ・オンボートコネクタ経由; ・外部トランシーバはSA-Adapterを使用

9.その他機能: リアルタイムクロック; 電源監視・ウォッチドッグ

10.電気的特性その他: 消費電力
　・+5V(-2%/+5%),10mA max. USBのみで使用
　・+3.3V(-2%/+5%),1A typ.; MTBF
　・15EM01A00: 320,787h @ 40℃ according to IEC/TR 62380 (RDF 2000)
　・15EM01A0(5V only): 326,635h @ 40℃ according to IEC/TR 62380 (RDF 2000); 形状
　・ESM規格適合 PCB 149mm x 71mm 、Type II-N; 質量
　・85g (ヒートシンク除く)

11.耐環境性能: 動作温度; 　-40 ～ +85℃(qualified components); 　空冷条件（2m/s 以上の風速）; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock 15g/11ms, Bump 10g/16ms; 振動; 　2g/10..150Hz; ＊Conformal coating はお客様ご要望にて可

12.安全規格: フレーマビリティ
　UL94V-0

13.EMC: EN55022 (電磁波耐性）; IEC1000-4-2（ESD）; IEC1000-4-4 (burst)

14.BIOS: MENMON

15.ソフトウェアサポート: Windows®; Linux(ELinOS); QNX®; PikeOS (partitionable RTOS) certified platform; MSCAN/Layer2 support: MEN Driver Interface System; (MDISfor all supported operating systems)

■EM1

主な特徴

写真をクリックすると拡大写真をご覧になれます。

EM1は、様々な環境下での使用に適応する、PowerPC MPC5200搭載のシングルボードコンピュータです。スタンドアローンとしても、キャリアボード搭載型として動作し、消費電力も少なく、幅広い温度範囲（-40～+85℃）での使用を前提として設計されています。評価用として、スターターキット（開発キット）も用意されています。

EM1-PDFカタログ（371KB）

AWEM1-1 090331

1.PCI Interface: 32-bit PCI interface at PCI-104 connector; PCI 2.2準拠; Support of 4 external masters

2.CPU: PowerPC® MPC5200; Up to 400MHz

3.メモリ: CPU内蔵のLevel 1キャッシュ; オンボード　DDR SDRAM(64MHz) 最大256MB

4.オンボードFlash: オンボード8MBit Flash

5.その他不揮発性メモリ: 2MB battery-backed SRAM(8-bit); 8Kbit Serial EEPROM; 1GB NAND Flash; 最大16MBのFPGA接続のSDRAM（グラフィクス用）

6.I/Oインターフェース: 10/100Mbits/s x 1 (前面） (2nd EthernetはFPGAに依存します）; シリアルポート x 1 （前面）; USB1.1 x 1 （前面）; CANコントローラー x 2 （オンボードコネクタ）; 以下、FPGA経由; IDE、シリアル、FDD、Display、タッチパネル他

7.その他機能: リアルタイムクロック; 電源監視・ウォッチドッグ

8.電気的特性その他

消費電力

+5V (-2%～+5%), 10mA max.,USBのみで使用
+3.3V (-2%～+5%)), 1A type.

MTBF

232,000h @ 40°C ( derived from MIL-HDBK-217F)

質量

90g (ヒートシンク除き）

9.耐環境性能

温度

オペーレーティング
-40 ～ +85 °C
空冷条件（2m/s 以上の風速）
保存
-40～+85°C

湿度

オペーレーティング
結露なし条件で最大95%
保存
結露なし条件で最大95%

高度

-300m ～ + 3,000m

衝撃

Shock 15g/11ms、Bump 10g/16ms

振動

sinusoidal 2g/10..150Hz

＊Conformal coating はお客様ご要望にて可

10.安全規格: フレーマビリティ; UL94V-0

11.電磁波: EN55022 / 1999-05 (電磁波耐性）; IEC1000-4-2(ESD); IEC1000-4-4(burst) (CE conformity)

12.ソフトウェアサポート

MEMMON
VxWorks®
Linux(ElinOS)
QNX®
PikeOS(partitionable RTOS)( プラットフォームに制限あり)
CANopenファームウエア(Vector Informatik)
CAN サポート：MEN Driver Interface System(MDIS for Windows,Linux,Vxworks,QNX,OS-9)
