MEN Mikro Elektronik社 - Ethernet Switch製品

	CompactPCI
	F301	F301は8ポートのFast Ethernet スイッチと1個のFast Ethernetコントローラーを搭載した3UサイズのCompactPCI規格のボードです。フロントに最大8ポートの10/100Base-Tを搭載できます。8ポートRJ45コネクタを搭載する場合はフロントパネルを2スロットを占有します。動作温度範囲が-40℃～+85℃と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
	F302	F302は、フロントパネルに最大8ポート（RJ45、M12コネクタ）、および1チャネル（リアCompactPCIJ1コネクタ）のFast Ethernet スイッチで3Uサイズ、3スロットまたは4スロットの32-bit/33-MHz CompactPCI規格のボードです。動作温度範囲が-40℃～+85℃(qualified component)と幅広く、振動・衝撃に強くEN50155規格に適応しており、過酷な環境下でも使用可能です。
	Stand-Alone / 19" Rack
	RS1	RS1は、非常に堅牢なスタンドアローンタイプの8チャンネルのマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
	RS2	RS2は、非常に堅牢なスタンドアローンタイプの8チャンネルのアンマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
	RS3	RS3は、非常に堅牢なスタンドアローンタイプの8チャンネルのマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。EN50155 class Tx、IP67規格に適合しています。
	RS4	RS4は、非常に堅牢なスタンドアローンタイプの8チャンネルのアンマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。EN50155 class Tx、IP67規格に適合しています。
	SF1	SF1は、3U、18HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。フロントにRJ45コネクタ、各ポートスのテータスLED、ボードステータスLEDがあります。動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
	SF2	SF2は、3U、18HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。フロントにRJ45コネクタがあります。コンフィグレションは、WEBインタフェース、telnetコマンドラインインタフェース、SNMP ver.3、ハードウエアキーなどで行うことが出来ます。動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
	SF3	SF3は、3U、22HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。フロントにM12コネクタ（標準）またはD-Subコネクタがあります。コンフィグレションは、WEBインタフェース、telnetコマンドラインインタフェース、SNMP ver.3、ハードウエアキーなどで行うことが出来ます。動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
	SF4	SF4は、3U、22HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。フロントにM12コネクタ（標準）またはD-Subコネクタ、各ポートスのテータスLED、ボードステータスLEDがあります。動作温度範囲が-40℃～++70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

■RS1

主な特徴

写真をクリックすると拡大写真をご覧になれます。

RS1は、非常に堅牢なスタンドアローンタイプの8チャンネルのマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。
動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

RS1-PDFカタログ（379KB）

AWRS1-2 100531

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル
　　電気的絶縁：1500Vrms
・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ Qosサポート 4トラフィッククラス(IEEE802.1pタグドフレーム）
・ Layer 2 スイッチ機能
・バックプレッシャーまたはIEEE802.3x フローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート)
・ TCP/IP (IPv4, IPv6)

2.マネージメント機能: ユーザコンフィグレーションのセイブ、リストア; TFTPによるソフトウエアアップグレイド; システムログ(syslog)、警告メール機能; リモート監視（RMON)、アラーム発生機能; CLIコマンドによるコンフグレーションの表示; DHCP クライアント、サーバ、リレイ; 制御インタフェース; 　　CLI(RS232コンソール、telnet、SSh）; 　　SNMP v3; 　　Web UI (HTTP、HTTPS/SSL）; 外部ドングルからのコンフィグレーションのロード機能

3.レイヤ２機能: トランスペアレント・ブリッジ; Qos(DiffServ)、802.1p トラフィック・プライオリティ・キュー、; 　　Polishing、シェービング; VLAN-aware bridging with GARP; 静的および動的VLAN　(GVRP経由); マルチキャストグループの動的学習(GMRP経由); Rapid Spanning Treeプロトコル、Multiple Spanning; 　　Treeプロトコル（ループフリー・トポロジーの保障）; IGMP プロキシー; アグリゲーティング・フィジカルポート; リンクレイヤディスカバリプロトコル(LLDP); SBMP (v1,v2c,v3) エージェント、MIBサポート

4.セキュリティ機能: ユーザ認証 802.1x; 管理者からのみの制御アクセスの制限（SNMP、CLI、Web経由）; トラフィックフィルタリング用のMACベース、IPベースアクセスリスト（ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

5.Ethernetの標準機能: トランスペアレント・ブリッジ　IEEE802.1D、2004; VLAN　IEEE802.1Q Rev D5.0、2005; ポートベースVLAN　IEEE802.1Q Rev D5.0、2005; GVRP/GMRPサポート　IEEE802.1D; Rapid Spanning プロトコル　IEEE802.1D; マルチスパンニングツリー　IEEE802.1s、IEEE802.1Q Rev D5.0、2005; IGMPスヌーピング　draft-ietf-magma-snoop-12.txt; MLDスヌーピング　draft-ietf-magma-snoop-12.txt; リンクアグリゲーション　IEEE802.3ad、2005; ポートベース認証(EAP）　IEEE802.1X - REV2004; Link Layer Discovery Protocol　IEEE 802.1AB, 2005; パワーオーバーイーサネットサポート　IEEE802.1af; プライオリティーベーススイッチング　IEEE802.1p

6.パワーオーバーイーサネット: パワーオーバーイーサネット機能　ポート1および2; PSE(Power Sourcing Equipment)機能; Supplies one PD class 0 device or two PD class 2 device (トータルで最大15W）

7.サービスインタフェース: M12コネクタ　フロント; RS232/V24; I2Cインタフェース　外部ドングル用

8.フロントI/O: 8 x Ethernetポート　M12コネクタ; 1 x サービスインタフェース　M12コネクタ; 2 x 冗長電源入力　M12コネクタ; リンク/アクティビティス　イーサネットステータスLED（各ポート２個）; パワーオーバーイーサネットステータスLED; ステータスLED　電源、リセット、エラーコード用

9.電気的特性その他: 電源入力; 　・24VDC(9V～36V ) EN50155準拠; 　・2つの冗長入力; 　・パワーオン・スレッシュホールド　0.7xUn = 16.8V; 　・Minimum input voltage when a secondary power source; 　　　is connected: 0.5xUn = 12V (lower input voltage; 　　　 results in automatic switch to secondary; 　　　power source); 　・Minimum input voltage when no secondary power source
　　　is connected: 9V; EN50155 power interruption class S2; 絶縁（EN50155準拠）; 　・Input/output：1500VDC/1000V eff; 　・Input/shield：1500VDC/1000V eff; 　・output/shield：1500VDC/1000V eff; 　・Ground/shield：1500VDC/1000V eff; 消費電力; 　・tbd.（現在未決定）; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・220mm X 130mm X 70mm （コネクタ除く）; 　・Prepared for wall or DIN-rail mounting with special
　　　　mounting plates (available separately); 重量; 　・1.9kg

10.耐環境性能: 動作温度; 　-40℃～+70 ℃ （10分間 +85℃） EN50155 class Tx 準拠; 　空気流量　 natural convection; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; Climatic tests EN68068準拠; 衝撃・振動; 　EN61373準拠; IP 67 認定; ＊コーティング・オプションがあります

11.安全規格: フレーマビリティ; UL94V-0

12.EMC: ・railway standards; 　EN50121 （電磁波妨害）; 　EN61000-4-2(ESD); 　EN61000-4-4(burst); 　EN61000-4-5(surge); ・Conforming to E1 requirements of the German Federal; 　　Motor Transport Authority; ・automotive standards; 　CISPR25/CISPR16 (radiated emission); 　ISO7637-2 (conducted emission - power line); 　ISO7637-2 (conductive immunity - power line); 　ISO7637-3 (capacitive immunity - signal line); 　ISO11452-2, ISO11452-5 (radiation immunity); 　ISO10605 (ESD immunity); 　EN50121 (radio disturbance)

13.ファームウエア: コンフィグレーションおよびマネージメント機能ファームウエア

■RS2

主な特徴

写真をクリックすると拡大写真をご覧になれます。

RS2は、非常に堅牢なスタンドアローンタイプの8チャンネルのアンマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。
動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

RS2-PDFカタログ（338KB）

AWRS2-2 100531

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル
　　電気的絶縁：1500Vrms
・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ Qosサポート 4トラフィッククラス(IEEE802.1pタグドフレーム）
・ Layer 2 スイッチ機能
・バックプレッシャーまたはIEEE802.3x フローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート
・ TCP/IP (IPv4, IPv6)

2.レイヤ2機能: トランスペアレント・ブリッジ; QoS（Diffserv）、802.1p トラフィックプライオリティキュー、
　　　　　　polishing、shaping; VLAN-awareブリッジ

3.セキュリティ機能: トラフィックフィルタリング用のMACベース、IPベースアクセスリスト（ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

4.Ethernetの標準機能: トランスペアレント・ブリッジ　IEEE802.1D、2004; VLAN　IEEE802.1Q Rev D5.0、2005; ポートベースVLAN　IEEE802.1Q Rev D5.0、2005; リンクアグリゲーション　IEEE802.3ad、2005; パワーオーバーイーサネットサポート　IEEE802.1af; プライオリティーベーススイッチング　IEEE802.1p

5.パワーオーバーイーサネット: パワーオーバーイーサネット機能　ポート1および2; PSE(Power Sourcing Equipment)機能; Supplies one PD class 0 device or two PD class 2 device (トータルで最大15W）

6.サービスインタフェース: M12コネクタ　フロント; SPIインタフェース　外部SPIプログラマー用

7.フロントI/O: 8 x Ethernetポート　M12コネクタ; 1 x サービスインタフェース　M12コネクタ; 2 x 冗長電源入力　M12コネクタ; リンク/アクティビティス　イーサネットステータスLED（各ポート２個）; パワーオーバーイーサネットステータスLED; ステータスLED　電源、リセット

8.電気的特性その他: 電源入力; 　・24VDC(9V～36V ) EN50155準拠; 　・2つの冗長入力; 　・パワーオン・スレッシュホールド　0.7xUn = 16.8V; 　・Minimum input voltage when a secondary power source; 　　　is connected: 0.5xUn = 12V (lower input voltage; 　　　 results in automatic switch to secondary; 　　　power source); 　・Minimum input voltage when no secondary power source
　　　is connected: 9V; EN50155 power interruption class S2; 絶縁（EN50155準拠）; 　・Input/output：1500VDC/1000V eff; 　・Input/shield：1500VDC/1000V eff; 　・output/shield：1500VDC/1000V eff; 　・Ground/shield：1500VDC/1000V eff; 消費電力; 　・tbd.（現在未決定）; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・220mm X 130mm X 70mm （コネクタ除く）; 　・Prepared for wall or DIN-rail mounting with special
　　　　mounting plates (available separately); 重量; 　・1.9kg

9.耐環境性能: 動作温度; 　-40℃～+70 ℃ （10分間 +85℃） EN50155 class Tx 準拠; 　空気流量　 natural convection; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; Climatic tests EN68068準拠; 衝撃・振動; 　EN61373準拠; IP 67 認定; ＊コーティング・オプションがあります

10.安全規格: フレーマビリティ; UL94V-0

11.EMC: ・railway standards; 　EN50121 （電磁波妨害）; 　EN61000-4-2(ESD); 　EN61000-4-4(burst); 　EN61000-4-5(surge); ・Conforming to E1 requirements of the German Federal; 　　Motor Transport Authority; ・automotive standards; 　CISPR25/CISPR16 (radiated emission); 　ISO7637-2 (conducted emission - power line); 　ISO7637-2 (conductive immunity - power line); 　ISO7637-3 (capacitive immunity - signal line); 　ISO11452-2, ISO11452-5 (radiation immunity); 　ISO10605 (ESD immunity); 　EN50121 (radio disturbance)

■RS3

主な特徴

写真をクリックすると拡大写真をご覧になれます。

RS3は、非常に堅牢なスタンドアローンタイプの8チャンネルのマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。
動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
EN50155 class Tx、IP67規格に適合しています。

RS3-PDFカタログ（365KB）

AWRS3-1 101130

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル
　　電気的絶縁：1500Vrms
・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ Qosサポート 4トラフィッククラス(IEEE802.1pタグドフレーム）
・ Layer 2 スイッチ機能
・バックプレッシャーまたはIEEE802.3x フローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート)
・ TCP/IP (IPv4, IPv6)

2.マネージメント機能: ユーザコンフィグレーションのセイブ、リストア; TFTPによるソフトウエアアップグレイド; システムログ(syslog)、警告メール機能; リモート監視（RMON)、アラーム発生機能; CLIコマンドによるコンフグレーションの表示; DHCP クライアント、サーバ、リレイ; 制御インタフェース; 　　CLI(RS232コンソール、telnet、SSh）; 　　SNMP v3; 　　Web UI (HTTP、HTTPS/SSL）; 外部ドングルからのコンフィグレーションのロード機能

3.レイヤ２機能: トランスペアレント・ブリッジ; Qos(DiffServ)、802.1p トラフィック・プライオリティ・キュー、; 　　Polishing、シェービング; VLAN-aware bridging with GARP; 静的および動的VLAN　(GVRP経由); マルチキャストグループの動的学習(GMRP経由); Rapid Spanning Treeプロトコル、Multiple Spanning; 　　Treeプロトコル（ループフリー・トポロジーの保障）; IGMP プロキシー; アグリゲーティング・フィジカルポート(LACP); リンクレイヤディスカバリプロトコル(LLDP); SBMP (v1,v2c,v3) エージェント、MIBサポート

4.セキュリティ機能: ユーザ認証 802.1x; 管理者からのみの制御アクセスの制限（SNMP、CLI、Web経由）; トラフィックフィルタリング用のMACベース、IPベースアクセスリスト（ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

5.Ethernet規格のサポート: トランスペアレント・ブリッジ　IEEE802.1D、2004; VLAN　IEEE802.1Q Rev D5.0、2005; ポートベースVLAN　IEEE802.1Q Rev D5.0、2005; GVRP/GMRPサポート　IEEE802.1D; Rapid Spanning プロトコル　IEEE802.1D; マルチスパンニングツリー　IEEE802.1s、IEEE802.1Q Rev D5.0、2005; IGMPスヌーピング　draft-ietf-magma-snoop-12.txt; MLDスヌーピング　draft-ietf-magma-snoop-12.txt; リンクアグリゲーション　IEEE802.3ad、2005; ポートベース認証(EAP）　IEEE802.1X - REV2004; Link Layer Discovery Protocol　IEEE 802.1AB, 2005; プライオリティーベーススイッチング　IEEE802.1p

6.サービスインタフェース: M12コネクタ　フロント; RS232/V24; I2Cインタフェース　外部ドングル用

7.フロントI/O: 8 x Ethernetポート　M12コネクタ; 1 x サービスインタフェース　M12コネクタ; 2 x 電源入力　M12コネクタ; リンク/アクティビティス　イーサネットステータスLED（各ポート２個）; ステータスLED　電源、リセット、エラーコード用

8.電気的特性その他: 電源入力; 　・24VDC(9V～36V ) EN50155準拠; EN50155 power interruption class S2; 絶縁（EN50155準拠）; 　・1500Vrms; 消費電力; 　・tbd.（現在未決定）; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・220mm X 130mm X 70mm （コネクタ除く）; 　・Prepared for wall or DIN-rail mounting with special
　　　　mounting plates (available separately); 重量; 　・約2kg

9.耐環境性能: 動作温度; 　-40℃～+70 ℃ （10分間 +85℃） EN50155 class Tx 準拠; 　空気流量　 natural convection; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; Climatic tests EN50155およびEN68068準拠; 衝撃・振動; 　EN61373準拠; IP 67 認定; ＊コーティング・オプションがあります

10.安全規格: フレーマビリティ; UL94V-0

11.EMC: ・railway standards; 　EN50121 （電磁波妨害）; 　EN61000-4-2(ESD); 　EN61000-4-3(radiated disturbances); 　EN61000-4-4(burst); 　EN61000-4-5(surge); ・Conforming to E1 requirements of the German Federal; 　　Motor Transport Authority; ・automotive standards; 　CISPR25/CISPR16 (radiated emission); 　ISO7637-2 (conducted emission - power line); 　ISO7637-2 (conductive immunity - power line); 　ISO7637-3 (capacitive immunity - signal line); 　ISO11452-2, ISO11452-5 (radiation immunity); 　ISO10605 (ESD immunity); 　EN50121 (radio disturbance)

12.ファームウエア: コンフィグレーションおよびマネージメント機能ファームウエア

■RS4

主な特徴

写真をクリックすると拡大写真をご覧になれます。

RS4は、非常に堅牢なスタンドアローンタイプの8チャンネルのアンマネージドFast Ethernet スイッチです。アルミニューム匡体でファンレス、メンテナンスフリーです。8XFast Ethernetポート（M12コネクタ）、各ポートスのテータスLEDなど装備されています。
動作温度範囲が-40℃～+70℃（10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
EN50155 class Tx、IP67規格に適合しています。

RS4-PDFカタログ（356KB）

AWRS4-1 101130

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル
　　電気的絶縁：1500Vrms
・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ Qosサポート 4トラフィッククラス(IEEE802.1pタグドフレーム）
・ Layer 2 スイッチ機能
・バックプレッシャーまたはIEEE802.3x フローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート
・ TCP/IP (IPv4, IPv6)

2.レイヤ2機能: トランスペアレント・ブリッジ; QoS（Diffserv）、802.1p トラフィックプライオリティキュー、
　　　　　　polishing、shaping; VLAN-awareブリッジ

3.セキュリティ機能: トラフィックフィルタリング用のMACベース、IPベースアクセスリスト（ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

4.Ethernet規格のサポート: トランスペアレント・ブリッジ　IEEE802.1D、2004; VLAN　IEEE802.1Q Rev D5.0、2005; ポートベースVLAN　IEEE802.1Q Rev D5.0、2005; リンクアグリゲーション　IEEE802.3ad、2005; プライオリティーベーススイッチング　IEEE802.1p

5.サービスインタフェース: M12コネクタ　フロント; SPIインタフェース　外部SPIプログラマー用

6.フロントI/O: 8 x Ethernetポート　M12コネクタ; 1 x サービスインタフェース　M12コネクタ; 2 x 電源入力　M12コネクタ; リンク/アクティビティス　イーサネットステータスLED（各ポート２個）; ステータスLED　電源、リセット

7.電気的特性その他

電源入力

　・24VDC(9V～36V ) EN50155準拠

EN50155 power interruption class S2

絶縁（EN50155準拠）

　・1500Vrms

消費電力

　・tbd.（現在未決定）

MTBF

　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000)

外形サイズ

　・220mm X 130mm X 70mm （コネクタ除く）

　・Prepared for wall or DIN-rail mounting with special
　　　　mounting plates (available separately)

重量

　・1.9kg

8.耐環境性能: 動作温度; 　-40℃～+70 ℃ （10分間 +85℃） EN50155 class Tx 準拠; 　空気流量　 natural convection; 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; Climatic tests EN68068準拠; 衝撃・振動; 　EN61373準拠; IP 67 認定; ＊コーティング・オプションがあります

9.安全規格: フレーマビリティ; UL94V-0

10.EMC: ・railway standards; 　EN50121 （電磁波妨害）; 　EN61000-4-2(ESD); 　EN61000-4-4(burst); 　EN61000-4-5(surge); ・Conforming to E1 requirements of the German Federal; 　　Motor Transport Authority; ・automotive standards; 　CISPR25/CISPR16 (radiated emission); 　ISO7637-2 (conducted emission - power line); 　ISO7637-2 (conductive immunity - power line); 　ISO7637-3 (capacitive immunity - signal line); 　ISO11452-2, ISO11452-5 (radiation immunity); 　ISO10605 (ESD immunity); 　EN50121 (radio disturbance)

■SF1

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SF1は、3U、18HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。
フロントにRJ45コネクタ、各ポートスのテータスLED、ボードステータスLEDがあります。
動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

SF1-PDFカタログ（368KB）

AWSF1-3 100531

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル
　　電気的絶縁：1500Vrms
・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ Qosサポート 4トラフィッククラス(IEEE802.1pタグドフレーム）
・ Layer 2 スイッチング
・バックプレッシャーまたはIEEE802.3xフローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート)
・TCP/IP(IPv4、IPV6）

2.レイヤ2機能: トランスペアレント・ブリッジ; QoS（Diffserv）、802.1p トラフィックプライオリティキュー、
　　　　　　polishing、shaping; VLAN-awareブリッジ

3.セキュリティー機能: トラフィックフィルタリング用のMACベース、IPベースアクセスリスト（ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

4.Ethernetの標準機能: トランスペアレント・ブリッジ　IEEE802.1D、2004; VLAN　IEEE802.1Q Rev D5.0、2005; ポートベースVLAN　IEEE802.1Q Rev D5.0、2005; Link aggregation　IEEE802.3ad 、2005; パワーオーバー・イーサネット　IEEE802.1af; プライオリティベース・スイッチング　IEEE802.1a

5.パワーオーバーEthernet機能: パワーオーバーEthernet ポート1および2; 　PSE機能; 　Supplies one PD class 0 device or two PD class 2 devices (up to 15W total)

6.サービス・インタフェース: 9ピン D-sub コネクタ　フロント; PSIインタフェース　外部SPIプログラマー用

7.フロントI/O: 8-Ethernetポート　RJ45コネクタ; 1-サービス・インタフェース　9ピンD-Subプラグコネクタ; 1-電源入力　7ピンD-Subプラグコネクタ; 16 リンク/アクティビティス　イーサネットステータスLED（各ポート２個）; 4-パワーオーバー・イーサネットステータスLED、各ポート2個; ステータスLED　電源およびリセット

8.電気的特性その他: 電源ユニット; 　・14.4V～154V AC EN50155準拠; 絶縁（EN50155準拠）; 　・Input/output：1500Vrms; 　・Input/shield：1500Vrms (7W2 D-sub パワーコネクタ: 1000Vrms); 　・Output/shield：1500Vrms; 　・Ground/shield：1500Vrms; 　・サービスコネクタ：1000Vrms; 消費電力; 　・tbd.（現在未決定）; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・標準19インチラックマウント; 　・3U、18HP、奥行き168mm; 重量; 　・870g

9.耐環境性能: 動作温度; 　-45℃～ +70℃ (qualified components,+85℃ 10分間 EN50155 Class Tx); 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock EN60068-2-27準拠, Bump EN60068-2-29準拠; 振動; 　EN60068-2-6準拠; ＊コーティング・オプションがあります

10.安全規格: フレーマビリティ; UL94V-0

11.EMC: EN55022 （電磁波耐性）; IEC1000-4-2(ESD); IEC1000-4-4(burst); IEC1000-4-5(surge)

■SF2

主な特徴

写真をクリックすると拡大写真をご覧になれます。

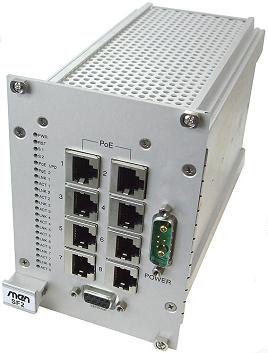

SF2は、3U、18HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。パワーオーバーイーサネット（PoE）機能を備えています。フロントにRJ45コネクタ、各ポートスのテータスLED、PoEステータスLED,ボードステータスLEDがあります。コンフィグレションは、WEBインタフェース、telnetコマンドラインインタフェース、SNMP ver.3、ハードウエアキーなどで行うことが出来ます。
動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

SF2-PDFカタログ（393KB）

AWSF2-3 100531

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル; 　　電気的絶縁：1500Vrms　; ・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ OoS（Ouality of Service）4トラフィッククラス、; 　　　IEEE802.1p タグドフレーム
・ Layer 2 スイッチング
・バックプレッシャーまたはIEEE802.3xフローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート)
・TCP/IP(IPv4、IPV6）

2.マネージメント・ファームウエア　システム機能: ユーザコンフィグレーションのセイブ、リストア; TFTP経由でのソフトウエアのアップグレイド; システムログ(syslog）およびe-mailアラート; リモートモニタリング(RMON)およびアラーム発生; ランニング・コンフィグレーションの表示; DHCP クライアント、サーバー、リレイ; 管理インタフェース; 　・CLI(RS232コンソール、telnet、SSH); 　・SNMP v3; 　・WebUI (HTTP 、HTTPS/SSH); 外部ドングルからのスイッチコンフィグレーションのロード機能

3.マネージメント・ファームウエア　レイヤ２機能: トランスペアレント・ブリッジ; Qos(DiffServ)、802.1p トラフィック・プライオリティ・キュー、; 　　Polishing、シェービング; VLAN-aware bridging with GARP; 静的および動的VLAN　(GVRP経由); マルチキャストグループの動的学習(GMRP経由); Rapid Spanning Treeプロトコル、Multiple Spanning; 　　Treeプロトコル（ループフリー・トポロジーの保障）; IGMP プロキシー; アグリゲーティング・フィジカルポート; リンクレイヤディスカバリプロトコル(LLDP); SBMP (v1,v2c,v3) エージェント、MIBサポート

4.マネージメント・ファームウエア　セキュリティー機能: ユーザー認証 802.1x; SNMP、CLI、webからのマネージメントアクセス（有資格マネージャー限定）; トラフィックフィルタリング用のMACベース、IPベースのアクセスリスト(ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

5.Ethernetの標準機能: トランスペアレント・ブリッジ：IEEE 802.1d,2004; VLAN：IEEE 802.1q Rev D5.0 , 2005; ポート・ベースVLAN：IEEE 802.1q Rev D5.0, 2005; GVRP/GMRPサポート：IEEE 802.1d; Rapid Spanning Tree Protocol：IEEE 802.1d; Multiple Spanning Tree：IEEE 802.1s, IEEE 802.1q Rev D5.0, 2005; IGMPスヌーピング：draft-ietf-magma-snoop-12.txt; MLDスヌーピング：draft-ietf-magma-snoop-12.txt; リンク・アグリゲーション：IEEE 802.3ad, 2005; ポート・ベース認証(EAP付)：IEEE 802.1x REV2004; Link Layer Discovery Protocol：IEEE 802.1ab, 2005; パワーオーバーイーサネットサポート　IEEE802.1af; プライオリティーベース・スイッチング：IEEE 802.1p

6.パワーオーバーEthernet機能: パワーオーバーEthernet ポート1および2; 　PSE機能; 　Supplies one PD class 0 device or two PD class 2 devices (up to 15W total)

7.サービス・インタフェース: フロントパネル　9ピン D-Subコネクタ; RS232/V24; I2Cインタフェース　外部ドングル用

8.フロントI/O: 8 イーサネットポート　RJ45コネクタ; 1 サービス・インタフェース　9ピン D-Subプラグコネクタ; 1 電源入力　7ピン D-Subプラグコネクタ; 16 リンク/アクティビティイーサネットステータスLED（各チャネル２個）; 4 パワーオーバー・イーサネットステータスLED、各ポート2; ステータスLED　電源およびリセットおよびエラーコード;

9.電気的特性その他: 電源ユニット; 　・14.4V～154V AC EN50155準拠; 絶縁（EN50155準拠）; 　・Input/output：1500Vrms; 　・Input/shield：1500Vrms (7W2 D-sub パワーコネクタ: 1000Vrms); 　・Output/shield：1500Vrms; 　・Ground/shield：1500Vrms; 　・サービスコネクタ：1000Vrms; 消費電力; 　・tbd.（現在未決定）; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・標準19インチラックマウント; 　・3U、18HP、奥行き168mm; 重量; 　・870g

10.耐環境性能: 動作温度; 　-40 ～ +70℃ (qualified components,+85℃ 10分間 EN50155 Class Tx); 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock EN60068-2-27準拠; 　Bump　EN60068-2-29準拠; 振動; 　EN60068-2-6準拠; ＊コーティング・オプションがあります

11.安全規格

PCBフレーマビリティ

UL 94V-0

12.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

13.ファームウェア: コンフィグレーション、マネージメント用ファームウェアを搭載

■SF3

主な特徴

写真をクリックすると拡大写真をご覧になれます。

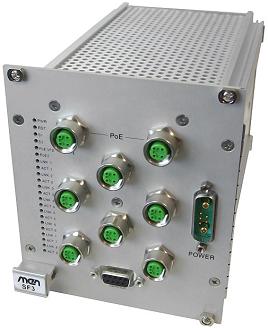

SF3は、3U、22HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。パワーオーバーイーサネット（PoE）機能を備えています。フロントにM12コネクタ、各ポートスのテータスLED、PoEステータスLED,ボードステータスLEDがあります。コンフィグレションは、WEBインタフェース、telnetコマンドラインインタフェース、SNMP ver.3、ハードウエアキーなどで行うことが出来ます。
動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

SF3-PDFカタログ（393KB）

AWSF3-3 100531

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル; 　　電気的絶縁：1500Vrms; ・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング
・ OoS（Ouality of Service）4トラフィッククラス、; 　　　IEEE802.1p タグドフレーム
・ Layer 2 スイッチング
・バックプレッシャーまたはIEEE802.3xフローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート); ・TCP/IP(IPv4、IPV6）

2.マネージメント・ファームウエア　システム機能: ユーザコンフィグレーションのセイブ、リストア; TFTP経由でのソフトウエアのアップグレイド; システムログ(syslog）およびe-mailアラート; リモートモニタリング(RMON)およびアラーム発生; ランニング・コンフィグレーションの表示; DHCP クライアント、サーバー、リレイ; 管理インタフェース; 　・CLI(RS232コンソール、telnet、SSH); 　・SNMP v3; 　・WebUI (HTTP 、HTTPS/SSH); 外部ドングルからのスイッチコンフィグレーションのロード機能

3.マネージメント・ファームウエア　レイヤ２機能: トランスペアレント・ブリッジ; Qos(DiffServ)、802.1p トラフィック・プライオリティ・キュー、; 　　Polishing、シェービング; VLAN-aware bridging with GARP; 静的および動的VLAN　(GVRP経由); マルチキャストグループの動的学習(GMRP経由); Rapid Spanning Treeプロトコル、Multiple Spanning; 　　Treeプロトコル（ループフリー・トポロジーの保障）; IGMP プロキシー; アグリゲーティング・フィジカルポート; リンクレイヤディスカバリプロトコル(LLDP); SBMP (v1,v2c,v3) エージェント、MIBサポート

4.マネージメント・ファームウエア　セキュリティー機能: ユーザー認証 802.1x; SNMP、CLI、webからのマネージメントアクセス（有資格マネージャー限定）; トラフィックフィルタリング用のMACベース、IPベースのアクセスリスト(ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

5.Ethernetの標準機能: トランスペアレント・ブリッジ：IEEE 802.1d,2004; VLAN：IEEE 802.1q Rev D5.0 , 2005; ポート・ベースVLAN：IEEE 802.1q Rev D5.0, 2005; GVRP/GMRPサポート：IEEE 802.1d; Rapid Spanning Tree Protocol：IEEE 802.1d; Multiple Spanning Tree：IEEE 802.1s, IEEE 802.1q Rev D5.0, 2005; IGMPスヌーピング：draft-ietf-magma-snoop-12.txt; MLDスヌーピング：draft-ietf-magma-snoop-12.txt; リンク・アグリゲーション：IEEE 802.3ad, 2005; ポート・ベース認証(EAP付)：IEEE 802.1x REV2004; Link Layer Discovery Protocol：IEEE 802.1ab, 2005; パワーオーバーイーサネットサポート　IEEE802.1af; プライオリティーベース・スイッチング：IEEE 802.1p

6.パワーオーバーEthernet機能: パワーオーバーEthernet ポート1および2; 　PSE機能; 　Supplies one PD class 0 device or two PD class 2 devices (up to 15W total)

7.サービス・インタフェース: フロントパネル　9ピン D-Subコネクタ; RS232/V24; I2Cインタフェース　外部ドングル用

8.フロントI/O: 8 イーサネットポート　M12コネクタ; 1 サービス・インタフェース　9ピン D-Subプラグコネクタ; 1 電源入力　7ピン D-Subプラグコネクタ; 16 リンク/アクティビティイーサネットステータスLED（各チャネル２個）; 4 パワーオーバー・イーサネットステータスLED、各ポート2; ステータスLED　電源およびリセットおよびエラーコード;

9.電気的特性その他: 電源ユニット; 　・14.4V～154V AC EN50155準拠; 絶縁（EN50155準拠）; 　・Input/output：1500Vrms; 　・Input/shield：1500Vrms(7W2 D-sub パワーコネクタ: 1000Vrms); 　・Output/shield：1500Vrms; 　・Ground/shield：1500Vrms; 　・サービスコネクタ：1000Vrms; 消費電力; 　・tbd.（現在未決定）; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・標準19インチラックマウント; 　・3U、22HP、奥行き168mm; 重量; 　・970g

10.耐環境性能: 動作温度; 　-40 ～ +70℃ (qualified components,+85℃ 10分間 EN50155 Class Tx); 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock EN60068-2-27準拠; 　Bump　EN60068-2-29準拠; 振動; 　EN60068-2-6準拠; 絶縁保護コーティング済

11.安全規格

PCBフレーマビリティ

UL 94V-0

12.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

13.ファームウェア: コンフィグレーション、マネージメント用ファームウェアを搭載

■SF4

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SF4は、3U、22HP、19インチラックマウントのスタンドアローンタイプの8ポートのFast Ethernet スイッチです。
フロントにM12コネクタ（標準）またはD-Subコネクタ、各ポートスのテータスLED、ボードステータスLEDがあります。
動作温度範囲が-40℃～+70℃（qualified components、10分間+85℃）と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。

SF4-PDFカタログ（365KB）

AWSF4-3 100531

1.Ethernetスイッチ機能: ・ 8-ポート 10/100Base-T フロントパネル
　　電気的絶縁：1500Vrms　
・オートネゴシエーション
・高速ノンブロッキング、ストアアンドフォワードスイッチング
・ 8K MAC アドレスルックアップテーブル、自動学習・エージング; ・ OoS（Ouality of Service）4トラフィッククラス、; 　　　IEEE802.1p タグドフレーム; ・ Layer 2 スイッチング
・バックプレッシャーまたはIEEE802.3xフローコントロール
・自動 MDI/MDI-X クロスオーバー(全ポート)
・TCP/IP(IPv4、IPV6）

2.レイヤ２機能: トランスペアレント・ブリッジ; Qos(DiffServ)、802.1p トラフィック・プライオリティ・キュー、; 　　Polishing、シェービング; VLAN-aware bridging

3.セキュリティー機能: トラフィックフィルタリング用のMACベース、IPベースのアクセスリスト(ACL); Rate-limiting and storm control to prevent packet
　　flooding from malicious peers

4.Ethernetの標準機能: トランスペアレント・ブリッジ：IEEE 802.1d,2004; VLAN：IEEE 802.1q Rev D5.0 , 2005; ポート・ベースVLAN：IEEE 802.1q Rev D5.0, 2005; リンク・アグリゲーション：IEEE 802.3ad, 2005; パワーオーバーイーサネットサポート　IEEE802.1af; プライオリティーベース・スイッチング：IEEE 802.1p

5.パワーオーバーEthernet機能: パワーオーバーEthernet ポート1および2; 　PSE機能; 　Supplies one PD class 0 device or two PD class 2 devices (up to 15W total)

6.サービス・インタフェース: フロントパネル　9ピン D-Subコネクタ; SPIインタフェース

7.フロントI/O: 8-Ethernetポート　M12コネクタ; 1 サービス・インタフェース　9ピン D-Subプラグコネクタ; 1-電源入力　7ピンD-Subプラグコネクタ; 16 リンク/アクティビティス　イーサネットステータスLED（各ポート２個）; 4 パワーオーバー・イーサネットステータスLED、各ポート2; ステータスLED　電源およびリセット

8.電気的特性その他: 電源ユニット; 　・14.4V～154V AC EN50155準拠; 絶縁（EN50155準拠）; 　・Input/output：1500Vrms; 　・Input/shield：1500Vrms(7W2 D-sub パワーコネクタ: 1000Vrms); 　・Output/shield：1500Vrms; 　・Ground/shield：1500Vrms; 　・サービスコネクタ：1000Vrms; 消費電力; 　・5.6W 　24Vの場合、6.6W　110Vの場合; MTBF; 　・概算 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000); 外形サイズ; 　・標準19インチラックマウント; 　・3U、22HP、奥行き168mm; 重量; 　・970g

9.耐環境性能: 動作温度; 　-45℃～ +70℃ (qualified components,+85℃ 10分間 EN50155 Class Tx); 保存温度; 　-40 ～ +85℃; 動作湿度; 　結露無しで最大95%; 保存湿度; 　結露無しで最大95%; 高度; 　-300m ～ +3,000m; 衝撃; 　Shock EN60068-2-27準拠, Bump EN60068-2-29準拠; 振動; 　EN60068-2-6準拠; 絶縁保護コーティング済

10.安全規格: フレーマビリティ; UL94V-0

116.EMC: EN55022 （電磁波耐性）; IEC1000-4-2(ESD); IEC1000-4-4(burst); IEC1000-4-5(surge)
