写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI® backplane

.CompactPCI® 2.0 R2.1 規格およびIEC 61076-4-101(コネクタ)規格適合

3スロット

システムスロット（ボトム)

2.ラック

3スロット　3U Eurocard board CCA frame

伝導冷却式

3.機械的特性

3U カード水平格納

形状　200mm X 350mm X 145mm

重量　tbd.

4.コネクタ

4 MIL-C-38999コネクタ

57 ユーザI/Oピン

5.電源ユニット

PSU 3U CCA

入力: 24VDC (9-36V)

出力: 5V、3.3V/35W

5ピン D-sub 5W5 前面コネクタ

SMBus

外部I/O (key function用)

6.耐環境性能

動作温度

　　0 〜 +70(+85)℃

　　温度class Tx

　　熱抵抗 0.4 Kelvin/Watt

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

7.EMC

tbd,

7.MEN社適合SBC

F30C

F12N (特別CCAバージョン)

F13 (特別CCAバージョン)

F14 (特別CCAバージョン)

F15 (特別CCAバージョン)

F17 (特別CCAバージョン)

F18 (特別CCAバージョン)

写真をクリックすると拡大写真をご覧になれます。

1.グラフィックス

DVI-Dシングルリンク

SDVOパネルトランスミッター

最大解像度 1600 X 1200 pixel

リフレッシュレイト 60HMz

デュアルモニタをサポート

2.I/O

UART

・RJ45コネクタ（フロントパネル）

・USB-to-UARTブリッジ経由

・RS232 アダプタケーブル経由

・ハンドシェイクライン:CTS,RTS;DCD,DSR,DTR

3.リアI/O

Ethernet

・Gigabit Ethernet X 2 (PICMG 2.16)

SATA

・1 チャンネル(カスタマ・リアI/Oモジュールが必要）

USB

・最大 3インタフェース(カスタマ・リアI/Oモジュールが必要）

4.PICMG 2.16インタフェース

1 X デュアルポートEthernetコントローラに接続（one X 1 PCI Express link経由)

5.CompactFlash

TrueIDE規格(TypeIカード対応）

6.電気的特性　その他

消費電力
・+5V(-3%/+5%), 300mA typ.

・+3.3V(-3%/+5%), 900mA typ.(1 Gbitイーサネットフルトランスミッション）

MTBF

・1,455,417h 40℃ IEC/TR 62380 (RDF2000)準拠

質量

・62g (ヒートシンク除）

7.耐環境性能

動作温度

　　0 〜 +55℃

　　空冷条件 最小空気流量　10m3/h

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10..150Hz

＊コーティング・オプションがあります。

8.安全規格

フレーマビリティ

UL94V-0

9.EMC

EN55022（電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst)

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

CompactPCI® PICMG 2.0 R3.0準拠

システムスロット対応

32-bit/33-MHz PCI-to-PCIブリッジ

V(I/O): +3.3V

2.CPU

3x PowerPC® 750 GL

　・スケーラブル・パフォーマンス

　・最大900MHz プロセッサ動作周波数

　・スーパースカラ

　・Classic PowerPC® FPU,MMU

　・CPUバスからFPGA ： 100-MHz/64-bit

Lock-stepオペレーション

　・全CPUは同一命令を同時実行

　・FPGA内部で３分２多数決　(CPUバスクロック100MHz)

　・ソフトウエア支援の再同期

　・ノーファンクション・インタラプト　CPU内部でSEU（＊注）が発生時

Chipset

　・Northbridge 、SouthbridgeともにFPGA内部に実装

3.メモリ

2x 32kB L1キャッシュ、1MB L2キャッシュ（CPUに内蔵)

3組の独立したバンクで各512MB DDR SDRAM のシステムメモリ

　（FPGAからの制御）

　・100MHzメモリバス周波数(32bit）

　・最大800MB/s

　・３分２多数決(FPGA内部）

　・Scrubbing to prevent accumulation of SEU

　・メモリでSEUが発生時はノーファンクション・インタラプトを発生

各256MBの2組の独立したバンクのフラッシュメモリ（FPGAからの制御）

　・同一データのプライマリおよびバックアップフラッシュメモリ

　　（ブート時に自動選択）

　・ECCプロテクション

1MB FRAM

　・ECCプロテクション

4kBシリアルEEPROM （工場出荷設定用）

4. I/O

全I/OはFPGAで実現。全てリアI/O。

6重UART

　・例　他のD602との通信用

　・データレイト　各チャネル最大460,800baud　

　・ハンドシェイクライン　無し

RS232 UART

　・データレイト　最大460,800baud

　・2x 256バイト　送信/受信バッファ　

　・ハンドシェイクライン　無し

PCIバス

I2Cバス

5.メザニンスロット

2x PMCスロット

　・32bit/33MHz、3.3V(I/O)

　・PMC1 フロントI/O、レビジョン-02以降はリアI/O

　・PMC2 AFDX PMC用、リアI/O

6.その他の機能

電圧監視機能、温度監視機能、ウオッチドック、

リセット信号制御、冗長電源の制御

スリープモード

　・低消費電力

　・パワーフェイル信号（バックプレーン経由）

　・パワーインタラプト　エアバス指令 ABD0100.1.9サポート

　・CPUおよびメモリがスリープモード可能

冗長クロックジェネレータ

セカンドD602との接続機能　（特別なバックプレースが必要）

　・シェアドアウトプットの制御

　・ステート情報の交換

　・BMCおよび6x UARTリンク

7.電気的特性　その他

二重化電源入力　CompactPCI®バス経由

　・2x 3.3V、2x 5V

　・標準バックプレーン(supplies both input rails with power）

　・一つの電源のパワーフェイル時も継続オペレーション可能

　・各CPU、メモリに対して独立に電源を供給

消費電力

　・30W、スリープモード15W

重量、形状

　・640g (ヒートシンク含)

　・CompactPCI®　6Uサイズ

　・フロントパネル　4HP （イジェクタ含む）

MTBF

　・46,000h @ 40℃ MIL.HDBK-217FN2 with modifications.

　Weighted mean figure for 65% operation in

　 AIC(air inhabited cargo) and

　35% operation in GF(ground fixed) conditions

8.耐環境性能

動作温度

　-40〜　+50℃　（qualified components)

　-40 〜 +70℃　（伝導冷却型）

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +20,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10〜150Hz

全部品は半田付固定

＊コーティング・オプションがあります。

9.安全規格

フレーマビリティ

UL94V-0

Erroneous behavior of CPU/memory subsystem < 1E-8/h

　・Considering hardware failures and worst-case

　　　SEU environments

10.EMC

EN55022（電波障害）

EN55024/EN61000-4-2(electrostatic discharge immunity)

EN55024/EN61000-4-3(electromagnetic field immunity)

11.BIOS

MENMON

12.ソフトウェアサポート

VxWorks®,VxWorks®/Cert

PikeOSt

＊注） SEU：Single Event Upset

　　宇宙線等によるラッチセルのビット反転エラー

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

32-bit/33-MHz ComapctPCI® bus

CompactPCI® システムスロット対応

PICMG 2.0 R3.0準拠

V(I/O): +3.3V(+5Vトレラント)

2.CPU

ULV Celeron®M373〜Pentium®M760

・1.0 〜 2.0GHz プロセッサ動作周波数

・400MHz または 533MHz FSB動作周波数　（FSB：フロントサイドバス）

Chipset

・Northbridge : Intel® 915GM

・Southbridge : Intel® ICH6M

3.メモリ

DDR2 SDRAM 最大2GB搭載可

・Soldered

・400MHz または 533MHz メモリバス周波数

・Dual-channel、2X64 bits

4.オンボードFlash

オンボード　4Mbits boot Flash

5.CompactFlash

TrueIDE規格(TypeIカード対応）

6.I/Oインターフェース

10/100/1000Base-T Ethernet X 2 （リアI/Oボード経由）

IDE(PATA)　X 1　(Compact Flash)

SATA X 2 （リアI/Oボード経由）

USB2.0 X 3 （リアI/Oボード経由）

PS/2 X 2 （リアI/Oボード経由）

グラフィックス（VGA/DVI/LVDS、リアI/Oボード経由）

7.その他の機能

リアルタイムクロック（バックアップ付）

ウオッチドック

ユーザーLED

8.電気的特性　その他

消費電力
・+5V(-3%/+5%),approx. 2.5A(ULV Celeron®M373)
　　　　　　　　　approx. 7.5A(Pentium®M760)

・+3.3V(-3%/+5%),approx. 1A

・+12V(-10%/+10%),approx. 10mA

MTBF

・207,653h @ 40℃

質量

・650g (ヒートシンク含)

9.耐環境性能

動作温度

　　0 〜 +60℃　標準モデル

　-40 〜 +85℃　伝導冷却型モデル

　空冷条件 最小空気流量　10m3/h (ULV　Celeron®M373),

　　　　　　　　　　　　　　　　　15m3/h (その他のプロセッサ)

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 40g/11ms, 100g/6ms Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります。

10.安全規格

フレーマビリティ

UL94V-0

11.EMC

EN55022（電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst)

12.ソフトウェアサポート

Windows®

Linux

VxWorks®

QNX®(お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

1.周辺信号

・PIM インタフェース　最大2

・PATA/SATA インタフェース　X　1　（PIM1に換えて)

・USB　X　2

・Gigabit Ethernet　X　2

・COM　X　2 （SA-アダプタ経由、PIM1に換えて)

・CompactFlash用ポート　X　1　（PIM1に換えて)

2.その他の機能

外部バッテリ

リセットボタン

ユーザ定義LED　X　4　（FPGAから制御）

3.電気的特性 その他

MTBF

・tbd @ 40℃

外形サイズ

・6Uサイズ、奥行き80mm、幅4HP（8HP 2.5インチディスク装着時）

・CompactPCI® 規格2.0 R2.1準拠（リアパネルI/Oボード規格）

・IEEE1101.11,draft5.0 準拠

質量

・246g (SA-アダプタ X 2 含む)

4.耐環境性能

動作温度

　0 〜 +60℃

　空冷条件 最小空気流量10m3/h

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります。

5.安全規格

フレーマビリティ

UL94V-0

6.EMC

EN55022（電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst)

　　

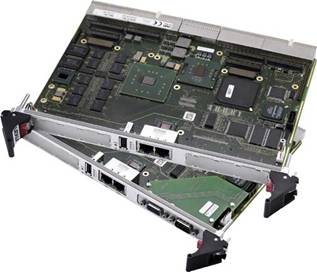

写真をクリックすると拡大写真をご覧になれます。

1.CPU

Intel® Core 2 Duo T7400　（他CPUオプションもあります）

　・デュアルコア64-bitプロセッサ

　・最大2.16GHzプロセッサ周波数

　・最大677MHzフロントサイドバス周波数

チップセット

　・Northbridge : Intel® 945GME Express

　・Southbridge : Intel® ICH7-M DH

2.メモリ

4MB L2キャッシュ（Core 2 Duoに内蔵）

最大4GB SDRAMシステムメモリ

　・DDR2

　・667MHzメモリバス周波数

　・デュアルチャネル、2x64bits

8Mビット　ブートフラッシュ

シリアルEEPROM 2kビット（工場出荷設定用）

コンパクトフラッシュカードインタフェース

　・オンボードIDE経由

　・Type I

　・True IDE

　・DMAサポート

3.ストレージ

パラレルIDE（PATA）

　・1 X IDEポート　コンパクトフラッシュ用

シリアルIDE（SATA）

　・1 X オンボードハードディスク用

　・1 チャネル　メザニンカードコネクタ経由またはリアI/Oコネクタ経由

　・転送レート最大150MB/s

　・RAIDレベル0/1サポート

4.グラフィック

945GME Expressチップセットに内蔵

　・200/250MHz 256-bitグラフィックコア

VGAコネクタ　フロントパネル

2 X SDVOポート　メザニンカードコネクタ経由

　・1 X 追加DVIコネクタ　フロントパネル（オプションメザニンカード経由）

5.I/O

USB

　・2 X USB2.0 SeriesAコネクタ　フロントパネル

　・4 X USB2.0 メザニンカードコネクタ

　・2 X USB2.0 リア I/O

　・UHCI 実装

　・データレート　最大480Mbit/s

イーサネット

　・2 X 10/100/1000Base-T フロントパネル

　・RJ45コネクタ　フロントパネル

　・イーサネットコントローラは　2 X 1PCIe® Link に接続

　・オンボードLED　アクティビティステータス、コネクションスピード

　・2 X 10/100/1000Base-T メザニンカード経由

　・1 X 1PCIe® Link （LED無）

HD (High Definition) Audio

　・メザニンカードコネクタ経由

6.フロント接続

VGA

2 X USB2.0 Series A

2 X イーサネット　RJ45

7.リアI/O

USB2.0 　２ポート

UART

　・2 ポート（USB2.0 2ポートに変えて）

PMC リアI/O

イーサネット 1000Base-T メザニンカード経由、２ポート（D700が必要）

8.メザニンスロット

１スロット　PMCまたはXMC用

XMC スロット

　・XMC規格 VITA 42.3-200x

　・2 X 1PCI Express® Link

PMCスロット

　・PMC規格 IEEE 1386.1

　・PCI/PCI-X 32/64 bit、33/66/133MHz、3.3V V(I/O)

　・1 X 1PCI Express® Link （PCI Express®/PCIブリッジ経由）

　・PMC I/O モジュール（PIM）サポート　J14経由

9.その他

ボードコントローラー

リアルタイムクロック

ウォッチドッグタイマー

温度測定

1 X ユーザLED

リセットボタン

10.PCI Express®

2 X 1 Link ローカル1000Base-Tイーサネットコントローラに接続

1 X 1 Link 拡張　メザニンカードコネクタ経由

2 X 1 Link XMCに接続　（または1 X 1 Link PMCに接続PCI Express®/PCIブリッジ経由）

データレート最大250MB/s（2.5Gbit/s各lane）

11.CompactPCI®バス

PICMG 2.0 R3.0規格準拠

システムスロット

32-bit/33-MHz CompactPCI®バス

V(I/O):+3.3V(+5Vトレラント）

CompactPCI®パケットスイッチングバックプレーンPICMG 2.16R1.0規格準拠

XMCスロット

12.バスレスオペレーション

ボードへの供給電圧は+5Vのみ。他電圧はボード内で発生します。

バックプレーンコネクタは電源供給にのみ使用。

13.電気的特性 その他

消費電力

　・+5V(-3%/+5%)、概算 8.9A（9.8A 5V供給のみの場合）

　・+3.3V(-3%/+5%),、概算 1.25A

　・+12V(-10%/+10%),、概算 10mA（PMC、XMCモジュールを除く）

　・ボードへの電源供給が5Vのみの場合（標準的にバス接続を除いて）、

　　3.3Vは内部で発生してバックプレーンに供給します。（3A MAX.）

MTBF

　・182,199時間 @ 40℃　IEC/TR62380(RDF2000)規格準拠

外形サイズ

　・CompactPCI® 6Uサイズ

　・4HP（イジェクタ含）

質量

　・XMC/PMC、メザニンボードを除く：400g

　・XMC/PMC、メザニンボードを含む：530g

14.耐環境性能

動作温度

　0 〜 +40℃

　0 〜 +60℃ (Celeron Mプロセッサバージョン）)

　空冷条件 最小空気流量15m3/h（1.5m/s）

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms(EN60068-2-27), Bump 10g/16ms(EN60068-2-29)

振動

　1g/10..150Hz(EN60068-2-6)

15.安全規格

フレーマビリティ

UL94V-0

16.EMC

EN55022 Class A （電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst)

IEC1000-4-5(surge)

17.BIOS

Award BIOS

18.ソフトウェアサポート

Windows®

Linux

VxWorks®(お問い合わせ下さい)

QNX®(お問い合わせ下さい)

Intel®仮想化技術により、マルチOS、マルチバーチャルシステムが可能です。

　

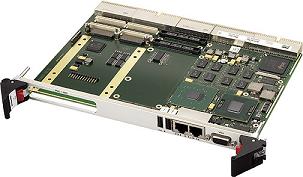

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®/PCI Express

CompactPCI®

・64-bit/66-MHz 　PCI-to-PCI ブリッジ / PCI-X

・CompactPCI® システムスロット対応

・PICMG 2.0 R3.0準拠

・V(I/O): +3.3V

・ホットスワップ対応 PICMG 2.1 R2.0準拠

・パケットスイッチング・バックプレーン PICMG 2.16 R1.0準拠

・ CompactPCI® システムマネージメント PICMG 2.9 R1.0準拠

PCI Express

・four X4 link: 1000Base-T Ethernet) x2

・two X4 link or one x8 : XMC拡張

2.CPU

Xeon dual core LV プロセッサ x2

1.66GHz プロセッサ動作周波数

677MHz FSB動作周波数　（FSB：フロントサイドバス）

2MB L2 キャッシュメモリ

Chipset

・Northbridge : Intel® MCH E7520 サーバーチップセット

・Southbridge : Intel® ICH 6300ESB

・ハイエンドメモリコントローラ

ヒートシンク（ファン無し）

3.メモリ

DDR2 SDRAM（ECC付き) 最大4GB搭載可

・Soldered

・400MHz メモリバス周波数

・Dual-channel、2X64 bits

4.Boot Flash

オンボード　最大8MB

5.バッテリーバックアップSRAM

最大 8MB

6.Serial FRAM

最大 16KB

7.CompactFlash

TrueIDE規格(TypeIカード対応

8.グラフィックス

FPGAから制御

2D グラフィックス、 フレームバッファ

VGA 〜 SXGA

最大解像度 1280 X 1024 ピクセル

BIOSサポート(セットアップ、コントロール)

専用ドライバによるOSサポート

VGA/COM アダプタ

組み込みOSにより標準VGAグラフィックスをサポート（XMC/PMC経由)

9.I/Oインターフェース

10/100/1000Base-T Ethernet X 2 （前面 RJ45）

10/100/1000Base-T Ethernet X 2 （リア）

UART X 2

IDE(PATA)　X 1　(ハードディスクまたは Compact Flash用)

IDE(PATA)　X 1　(リア)

SATA X 2

USB2.0 X 1 （前面）

USB2.0 X 2 （リア）

GPIO 25信号（リヤ）

10.FPGA

・Altera@ Cyclone-II EP2C20

・18,752 logic element

標準構成　/Graphics/SRAM/GPIO

ユーザーカスタマイズ対応可能

　　

11.Mezzaninによる拡張

2 スロット PMCまたはXMC

2 X PMCスロット

　・PMC規格準拠 IEEE 1386.1

　・32-bit/33MHz 3.3V V(IO)

　・PMC I/O モジュール(PIM)　サポート

2 X XMCスロット

　・XMC規格準拠 VITA 42.3-200x

　・PCI Express links: one X 4 または two x 4 または one x 8

12.その他の機能

リアルタイムクロック（バックアップ付）

リセットボタン

13.電気的特性 その他

消費電力

・+5V(-3%/+5%),10A typ.(2 processor 1.66GHz)

・+3.3V(-3%/+5%),3A typ.

・±12V(-5%/+5%),（XMCs/PMCsおよびハードディスクコントローラ）

MTBF

・ 114,626h @ 40℃

外形サイズ

・CompactPCI® 6U

・4HP

質量

・410g (XMC/PMCを除き)

14.耐環境性能

動作温度

　0 〜 +40℃ (4HP) with P601メザニン

　0 〜 +45℃ (4HP) メザニン無し

　0 〜 +60℃ (8HP larger ヒートシンク) メザニン有り

　空冷条件 最小空気流量 3.5m/s

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

15.安全規格

フレーマビリティ

UL94V-0

16.EMC

EN55022（電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst)

17.ソフトウェアサポート

Windows®

Linux

VxWorks®(お問い合わせ下さい)

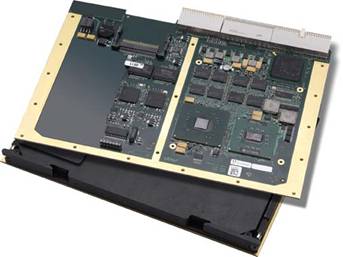

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®/PCI Express

CompactPCI®

・64-bit/66-MHz PCI-to-PCI ブリッジ / PCI-X

・CompactPCI® システムスロット対応

・PICMG 2.0 R3.0準拠

・V(I/O): +3.3V

・ホットスワップ対応 PICMG 2.1 R2.0準拠

・パケットスイッチング・バックプレーン PICMG 2.16 R1.0準拠

・ PICMG 2.9 R1.0準拠

PCI Express

・4 lanes X4, 2 X4(or 1 X8)

2.CPU

ULV Celeron®M373 〜 Pentium®M760

1.0GHz、 1.4GHz、 2.0GHz プロセッサ動作周波数

400MHzまたは533MHz FSB動作周波数　（FSB：フロントサイドバス）

Chipset

・Northbridge : Intel® MCH E7520 サーバーチップセット

・Southbridge : Intel® ICH 6300ESB

・ハイエンドメモリコントローラ

ヒートシンク（ファン無し）

3.メモリ

DDR2 SDRAM（ECC付き) 最大1GB搭載可

・Soldered

・400MHz メモリバス周波数

・Dual-channel、2X64 bits

4.オンボードFlash

オンボード　8MB boot Flash

5.CompactFlash

TrueIDE規格(TypeIカード対応）

6.I/Oインターフェース

10/100/1000Base-T Ethernet X 2 （前面）

10/100/1000Base-T Ethernet X 2 （リア）

IDE(PATA)　X 1　(ハードディスクまたは Compact Flash用)

IDE(PATA)　X 1　(リア)

SATA X 2　(オンボードコネクタ、リア)

USB2.0 X 1 （前面）

USB2.0 X 2 （リア）

グラフィックス（VGA 〜 SXGA、FPGA経由）

GPIO 25信号

7.Mezzaninによる拡張

2 スロット PMCまたはXMC

　　

8.その他の機能

リアルタイムクロック（バックアップ付）

リセットボタン

9.電気的特性 その他

消費電力

・+5V(-3%/+5%),6A typ.(Pentium®M 1.4GHz,1GB メモリ)

・+3.3V(-3%/+5%),3A typ.(Pentium®M 1.4GHz,1GBメモリ)

・±12V(-5%/+5%),（XMCs/PMCsおよびハードディスクコントローラ）

MTBF

・119,041h @ 40℃

質量

・596g

10.耐環境性能

動作温度

　0 〜 +40℃ (Pentium®M 2GHz, P601 mezzanines付)

　0 〜 +45℃ (Pentium®M 2GHz, mezzanines無し)

　0 〜 +60℃ (Celeron®M 1GnHz, P601 mezzanines付)

　空冷条件 最小空気流量10m3/h (Celeron®M373),

　　　　　　　　　　　　　　15m3/h (その他のプロセッサ)

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

11.安全規格

フレーマビリティ

UL94V-0

12.EMC

EN55022（電磁波耐性）

IEC1000-4-2(ESD)

IEC1000-4-4(burst)

13.ソフトウェアサポート

Windows®

Linux

VxWorks®

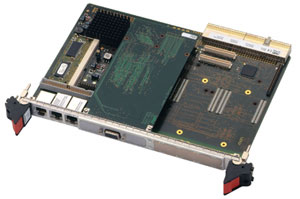

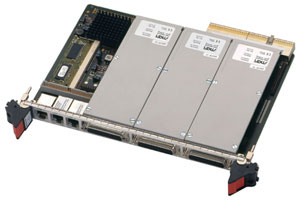

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI

CompactPCI 6U CPU board

PICMG Spec. 2.0 R3.0 準拠

PCI バススピード：33MHz

32-bit CompactPCI system slot またはスタンドアロン

V(I/O): +3.3V ( +5V tolerant)

2.CPU

PowerPC MPC8245（300MHz）

Double precision FPU

3.Memory

CPUに内蔵のLevel 1 Cache

SDRAM SO-DIMM (64bit）最大 512MB搭載可

100MHz memory bus

4.Flash 2MB

最大搭載2MB（8bit）

5.Serial EEPROM

2KB（工場出荷設定用）

6.CompactFlash^(TM)

True IDE規格（オンボードIDE使用）

7.I/O

10/100Mbits/s Ethernet 2ポート（RJ45)

シリアル 4ポート（FP、リア、オンボード合計）

IDE 1ポート（HDD,CF)

Keyboard/mouse（PS/2 compatible、外部ラインドライバ必要）

USB 1ポート（USB1.1、外部ラインドライバ必要）

8.Local PCI Bus

PCI Spec. 2.2 準拠

32-bit data bus, 33MHz, 3.3V

9.Mezzanine による拡張

D3b: M-Modules準拠 3スロット

• 機能：D16, D32, A08, A24, INTA, INTC

D3c: PMC準拠 2スロット

10.その他の機能

シリアルRTC（56-byte NVRAM付）

シリアルWatchdogタイマ

温度センサ

Hex switch （ユーザー定義可能）

外部ユーザーLED（ユーザー定義可能）

　　

11.電気的特性その他

消費電力

• +5V (4.75V..5.25V), 1.65A （Typical)
• ±12V (使用するMezzanineカードに依存）

MTBF

• 63,000h @ 50°C (derived from MIL-HDBK-217F)

質量

• D3b: 315g
• D3c: 315g

12.耐環境性能

温度

• オペーレーティング
  0〜+60°C （オプション -40〜+85°C）
  空冷条件: 10m3/h 以上の空気流量

• 保存
  -40〜+85°C

湿度

• オペーレーティング
  結露なし条件にて最大95%
• 保存
  結露なし条件にて最大95%

高度

• -300m 〜 + 3,000m

衝撃

• Shock 15g/11ms、Bump 10g/16ms

振動

• sinusoidal 2g/10..150Hz

13.安全規格

フレーマビリティ

UL 94V-0

14.電磁波

EN 55022 / 1999-05 (電磁波耐性)

IEC1000-4-2 (ESD)

IEC1000-4-4 (burst) (CE conformity)

15.ソフトウェアサポート

• MENMON（基板搭載のROMモニタ）
• Linux
• VxWorks
• QNX
• OS-9

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI

33 MHz/32 bit PCI-to-PCI Bridge

CompactPCI® システムスロット対応
PICMG 2.0 R30 準拠

V(I/O): +3.3V (+5V tolerant)

2.CPU

PowerPC® PowerQUICC III MPC8548.MPC8548E,MPC8543,MPC8543E

CPUクロック周波数 800MHz から最大1.5GHz

e500 PowerPC core with MMU、倍精度スカラー/ベクターフローティングAPU

Integrated Northbridge and Southbridge

3.メモリ

DDR2 ECC付最大2GB搭載可、メモリバス周波数最大300MHz

2X32KB L1データ命令キャッシュ,512KB/256KB L2キャッシュ(CPUに内臓）

追加 DDR2 SDRAM 最大32MB（FPGA制御、ビデオデータ用などに使用）

4.オンボードFlash

最大16MB SSD (Solid State Disk)

16MB boot Flash

2MB non-volatile SRAM (Gold Cap付)

128KB non-volatile FRAM

4kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

パラレルIDE(PATA) x 1 (ATA Flash disk）

シリアルATA(SATA) 最大2ポート (リアI/O J2、最大150MB/s、PCI-to-STATブリッジ経由）

USB 2.0 (host) X 4、USB (client) X 1

10/100/1000Base-T Ethernet x 最大3

ユーザ定義 I/O 最大64ライン（FPGA制御)

6.FGPA

Altera Arria GX AGX35C

7.その他の機能

RTC（バックアップ電池付）

温度センサ、電源監視、ウォッチドッグ

8.電気的特性その他

消費電力

• +5V (-3%/+5%) 800mA (概算)
• +3.3V (-3%/+5%)  350mA (概算)
• ±12V (-5%/+5%)  1A (概算)

MTBF

• 150,290h @ 40℃ according to IEC/TR 62380 (RDF 2000)

形状

• CompactPCI 3Uサイズ、9HP/8HPフロントパネル

質量

• 620g.

9.耐環境性能

温度

• オペーレーティング
  -40〜 +85 ℃ 伝導冷却 (screened)
• 保存
  -40〜+85°C

湿度

• オペーレーティング
  結露なし条件にて最大95%
• 保存
  結露なし条件にて最大95%

高度

• -300m 〜 +3,000m

衝撃

• Shock 15g/11ms, Bump 10g/16ms

振動

• 1g/10..150Hz

＊コーティング・オプションがあります

10.安全規格

フレーマビリティ
UL94V-0

11.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2 （ESD）

IEC1000-4-4 (burst)

12.ソフトウェアサポート

• MENMON (BIOS)
• Linux
• VxWorks®
• INTEGRITY®
• QNX®、OS-9®（お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI® Express

CompactPCI® Express PICMG EXP.0 R1.0 規格適合

CompactPCI® Express システムマスタ

CompactPCI® Express コネクタP1 電源供給用

CompactPCI® Express コネクタJ2,J3 4 PCIExpressx1リンク用

CompactPCI® Express コネクタ J4 リアI/O 用

2.PCI® Express

One x 1 link 1000Base-T イーサネットに接続

　・データ転送レイト　250MB/s (2.5Gbit/s per lane)

Four X 1 link リアI/O J2/J3用

　・データ転送レイト　最大 1GB/s (2.5Gbit/s per lane)

One x 1 link サイドカードコネクタ経由

　・データ転送レイト　250MB/s (2.5Gbit/s per lane)

3.CPU

Intel® Core 2 Duo T7500

Dual-core 64-bit プロセッサ

2.2GHz プロセッサ動作周波数

最大 800MHz FSB動作周波数　（FSB：フロントサイドバス）

Chipset
　・Northbridge: Intel® 965GME Express
　・Southbridge: Intel® ICH8M-E (Enhanced)

4.メモリ

4MB L2 キャッシュ　Core 2 Duoに内蔵

システムメモリ　DDR2 SDRAM 最大４GB搭載可
　・Soldered
　・667MHz メモリバス周波数
　・Dual-channel, 2x64 bits

5.オンボードFlash

オンボード 8Mbit boot Flash

2kbitsのシリアルEEPROM（工場設定値用）

6.CompactFlash® カードインタフェース

オンボード IDE 経由

Type I

True IDE

DMA サポート

7.ストレージ

パラレル IDE (PATA)

　・1 X IDE ポート　ローカルCompactFlash® 用

シリアル ATA (SATA)

　・2 チャンネル サイドカードコネクタ経由　

　・1 チャンネル リアI/O 経由

　・データ転送レイト　最大 300MB/s

　・RAID レベル 0/1 サポート

8.グラフィックス

965GME チップセットに内蔵

　・最大 500MHz 256-bit グラフィックスコア

　・最大解像度　 2048X1536 ピクセル @ 60Hz、

　　32bpp　ブランキング・タイム縮小 （ドライバー・リミット）

VGA コネクタ　フロントパネル

2 X SDVO ポート　サイドカードコネクタ経由　

　・2 X DVI　追加コネクタ　フロントパネル　サイドカード経由　オプション

9.I/Oインターフェース

USB

　・2 X USB 2.0 ポート　フロントパネル　シリーズAコネクタ経由

　・4 X USB 2.0 ポート　サイドカードコネクタ経由

　・3 X USB 2.0 ポート　リアI/Oコネクタ J4 経由

　・UHCI

　・最大データレート　480Mbit/s

イーサネット

　・1 X 10/100/1000Base-T イーサネット フロントパネルRJ45コネクタ

　・イーサネット・コントローラは oneX1 PCIe® に接続

　・1 X 10/100Base-T イーサネット フロントパネルRJ45コネクタ

　・LCI 経由でサウスブリッジに接続

　・1 X 10/100/1000Base-T リアI/O　オプション

　・サイドカードコネクタ経由で接続

　・LED　アクティビティ・ステータス、接続スピード

ハイデフィニション(HD)　オーディオ

　・サイドカードコネクタ経由

10.フロント接続（標準）

VGA

2 X USB 2.0　（シリーズA）

2 X イーサネット （RJ45）

11.その他の機能

ボードコントローラ

リアルタイムクロック　ゴールドキャップまたはバッテリ（５年寿命）付き

ウォッチドッグ・タイマ

ユーザーLED

リセットボタン

12.電気的特性　その他

消費電力
　・+5V(-3%/+5%), 3.22A(no load)、3.17A(load 66%)、3.16A(full load)

　・+12V(-10%/+10%), 0.39A(no load)、2.18A(load 66%)、2.97A(full load)

MTBF
　・tbd

形状

　・CompactPCI® Express　規格 3Uボード

　・フロントパネル　4HP イジェクタ含

質量
　・420g

13.耐環境性能

動作温度

　2.2GHz Core 2 Duo T7500　0 〜 +60℃

　空冷条件　1.5m/s 以上の風速

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +2,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10..150Hz

＊コーティング・オプションがあります

14.安全規格

フレーマビリティ
　UL94V-0

15.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

16.BIOS

Award BIOS

17.ソフトウェアサポート

備考：64bit プロセッサには64bit OS が必要となります。

Windows®(Vistaを含）

Linux

VxWorks® (お問い合わせ下さい)

QNX® (お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

32-bit/33-MHz ComapctPCI® bus

CompactPCI® システムスロット対応
PICMG 2.0 R30準拠

CompactPCI® Express support (EXP.0 R1.0)

V(I/O): +3.3V(+5Vトレラント)

2.CPU

Intel® Core 2 Duo T7500

Dual-core 64-bit プロセッサ

2.2GHz プロセッサ動作周波数

最大 800MHz FSB動作周波数　（FSB：フロントサイドバス）

Chipset
・Northbridge: Intel® 965GME Express
・Southbridge: Intel® ICH8M-E (Enhanced)

3.メモリ

DDR2 SDRAM 最大４GB搭載可
・Soldered
・667MHz メモリバス周波数
・Dual-channel, 2x64 bits

4.オンボードFlash

オンボード 8Mbit boot Flash

2kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

IDE(PATA) x 1 オンボードコネクタ（CompactFlash用）

VGAコネクタ （前面）

SDVO X 2 （拡張I/Oボード経由）

10/100/1000Base-T Ethernet x 2 （前面）

最大8つのUSBポート（2ポートは前面、残りは拡張I/Oカード経由）

High Definition Audio （拡張I/Oボード経由）

SATA x 3　（1　リア、2 拡張I/Oボード経由）

PCIExpress®(x1) ６レーン (2　Ethernet、4　拡張I/Oボード経由）
※利用可能なレーン数は構成により異なります

6.その他の機能

リアルタイムクロック（バックアップ付）

ウォッチドッグ

リセットボタン

ユーザーLED

7.電気的特性　その他

消費電力
　・+5V(-3%/+5%), 9A typ.
　・+3.3V(-3%/+5%), 1.8A(2 Gb Ethernet),
　　1.3A (1 Gb Ethernet)
　・+12V(-10%/+10%), 10mA (概算)

MTBF
　・238,053h @ 40℃ IEC/TR 62380 (RD2000)準拠

質量
　・420g

8.耐環境性能

動作温度

　0 〜 +60℃

　空冷条件（1.5m/s 以上の風速）

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10..150Hz

＊コーティング・オプションがあります

9.安全規格

フレーマビリティ
　UL94V-0

10.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

11.ソフトウェアサポート

Windows®(Vistaを含）

Linux

VxWorks® (お問い合わせ下さい)

QNX® (お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

32-bit/33-MHz ComapctPCI® bus

CompactPCI® システムスロット対応
PICMG 2.0 R30準拠

CompactPCI® Express support (EXP.0 R1.0)

V(I/O): +3.3V(+5Vトレラント)

2.CPU

Intel® Core 2 Duo T7400 または L7400(LV)

Dual-core 64-bit プロセッサ

2.16GHz プロセッサ動作周波数

最大 667MHz FSB動作周波数　（FSB：フロントサイドバス）

Chipset
・Northbridge: Intel® 945GM Expressまたは Intel® 945GME
・Southbridge: Intel® ICH7-M DH

3.メモリ

DDR2 SDRAM 最大４GB搭載可
・Soldered
・667MHz メモリバス周波数
・Dual-channel, 2x64 bits

4.オンボードFlash

オンボード 8Mbit boot Flash

2kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

IDE(PATA) x 1 オンボードコネクタ（CompactFlash用）

VGAコネクタ（前面）

10/100/1000Base-T Ethernet x 2 （前面）

最大8つのUSBポート（2ポートは前面、残りは拡張I/Oカード経由）

High Definition Audio （拡張I/Oボード経由）

SATA x 2　（拡張I/Oボード経由）

PCIExpress®(x1) ６レーン (拡張I/Oボード経由）
※利用可能なレーン数は構成により異なります

6.その他の機能

リアルタイムクロック（バックアップ付）

ウォッチドッグ

リセットボタン

ユーザーLED

7.電気的特性　その他

消費電力
　・+5V(-3%/+5%),approx. 8.8A (5.4A L7400)
　・+3.3V(-3%/+5%),approx. 1.1A
　・+12V(-10%/+10%),approx. 10mA

MTBF
　・245,573h @ 40℃ according to IEC/TR 62380 (RDF2000)

質量
　・427g

8.耐環境性能

動作温度

　0 〜 +60℃

　空冷条件（1.5m/s 以上の風速）

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

9.安全規格

フレーマビリティ
　UL94V-0

10.EMC

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

11.ソフトウェアサポート

Windows®

Linux

VxWorks®

QNX®

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI

33 MHz/32 bit CompactPCI® bus

CompactPCI® システムスロット対応
PICMG 2.0 R30準拠

CompactPCI® Express support (EXP.0 R1.0)

V(I/O): +3.3V

2.CPU

Dual-core Intel® Core^TM Duo T2500, L2400 (LV) or single-core Celeron® M440, M 423 (ULV)

Up to 2.0GHz processor core frequency

Up to 667MHz front-side bus frequency

Chipset
・Northbridge: Intel® 945GM Express
・Southbridge: Intel® ICH7-M DH

3.メモリ

DDR2 SDRAM 最大2GB搭載可
・Soldered
・667MHz memory bus frequency
・Dual-channel, 2x64 bits

4.オンボードFlash

オンボード 8Mbit boot Flash

2kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

IDE(PATA) x 1 (オンボードコネクタ、CFまたは1.8インチHDD用）

VGAコネクタ（前面）

10/100/1000Mbits/s Ethernet x 2 （前面）

最大8ポートのUSB（2ポートは前面、残りは拡張I/Oカード経由）

Audio AC'97（拡張I/Oボード経由）

SATA x 2　（拡張I/Oボード経由）

PCIExpress®(x1) x6lane (拡張I/Oボード経由）
※利用可能なレーン数は構成により異なります

6.その他の機能

RTC（バックアップ付）

電源監視、ウォッチドッグ

リセットボタン

ユーザーLED

7.電気的特性その他

消費電力
　・+5V (-3%/+5%) : tbd
　・+3.3V (-3%/+5%) : tbd
　・+12V (-10%/+10%), 10mA

MTBF
　・313,831h @ 40℃ IEC/TR 62380 (RDF2000)準拠

質量
　・382g

8.耐環境性能

温度
　・オペーレーティング
　　　0 〜 +60 ℃ (2GHz Core 2 Duo T2500)
　　　空冷条件（1.5m/s 以上の風速）
　・保存
　　　-40〜+85°C

湿度
　・オペーレーティング
　　　結露なし条件にて最大95%
　・保存
　　　結露なし条件にて最大95%

高度
　　　-300m 〜 +3,000m

衝撃
　　　Shock 15g/11ms, Bump 10g/16ms

振動
　　　2g/10..150Hz

＊コーティング・オプションがあります

9.安全規格

フレーマビリティ
　UL94V-0

10.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

11.ソフトウェアサポート

Windows®

Linux

VxWorks®
QNX®

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI

33 MHz/32 bit CompactPCI® bus

CompactPCI® システムスロット対応
PICMG 2.0 R30準拠

CompactPCI® Express support (EXP.0 R1.0)

V(I/O): +3.3V

2.CPU

ULV Celeron® M 373 up to Pentium® M 760

1.0 to 2.0GHz processor core frequency

400MHz or 533MHz front-side bus frequency

Chipset
・Northbridge: Intel® 915GM
・Southbridge: Intel® ICH6M

3.メモリ

DDR2 SDRAM 最大2GB搭載可
・Soldered
・400MHz or 533MHz memory bus frequency
・Dual-channel, 2x64 bits

4.オンボードFlash

オンボード 4Mbit boot Flash

2kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

IDE(PATA) x 1 (オンボードコネクタ、CF用）

VGAコネクタ（前面）

10/100/1000Mbits/s Ethernet x 2 （前面）

最大8ポートのUSB（2ポートは前面、残りは拡張I/Oカード経由）

Audio AC'97（拡張I/Oボード経由）

SATA x 2　（拡張I/Oボード経由）

PCIExpress®(x1) x4lane (拡張I/Oボード経由）
※利用可能なレーン数は構成により異なります

6.その他の機能

RTC（バックアップ付）

電源監視、ウォッチドッグ

リセットボタン

ユーザーLED

7.電気的特性その他

消費電力
　・+5V (-3%/+5%) :
　　　2.5A(ULV Celeron® M 373)
　　　7.5A(Pentium® M 760)
　・+3.3V (-3%/+5%) : 1A
　・+12V (-10%/+10%), 10mA

MTBF
　・86,600h @ 40℃

質量
　・370g

8.耐環境性能

温度
　・オペーレーティング
　　　0 〜 +60 ℃ 2GHz Pentium M760
　　 -40 〜 +85℃ 1GHz Celeron M373
　　　空冷条件（1.5m/s 以上の風速）
　・保存
　　　-40〜+85°C

湿度
　・オペーレーティング
　　　結露なし条件にて最大95%
　・保存
　　　結露なし条件にて最大95%

高度
　　　-300m 〜 +3,000m

衝撃
　　　Shock 15g/11ms, Bump 10g/16ms

振動
　　　2g/10..150Hz

＊コーティング・オプションがあります

9.安全規格

フレーマビリティ
　UL94V-0

10.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

11.ソフトウェアサポート

Windows®

VxWorks®

Linux

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI

33 MHz/32 bit PCI-to-PCI Bridge

CompactPCI® システムスロット対応
PICMG 2.0 R30 準拠

V(I/O): +3.3V (+5V tolerant)

2.CPU

MPC8540 PowerQUICC III

800MHz (666...833MHz Optional)

e500 PowerPC core with SPE APU and MMU

Integrated Northbridge and Southbridge

3.メモリ

DDR2100 SO-DIMMサポート 最大2GB搭載可

4.オンボードFlash

オンボード 8Mbit boot Flash

NAND Flash 最大1GB搭載可

32KB non-volatile FRAM

4kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

IDE x 1 (オンボードコネクタ）

10/100/1000Mbits/s GigabitEthernet x 2 （前面）

10/100Mbits/s Fast Ethernet x 1 （前面）

COM1（前面、RJ45）

COM10（I/Oコネクタ経由）

GPIO 36ライン

6.FGPA

Altera Cyclone EP1C12

7.その他の機能

RTC（バックアップ電池付）

電源監視、ウォッチドッグ

リセットボタン

ユーザーLED x 3、FPGA Power status LED X 1

8.電気的特性その他

消費電力

• +5V (-3%/+5%) 2.5A typ.
• +3.3V (-3%/+5%)  0.5A typ.

MTBF

• 134,000h @ 40℃ (derived from MIL-HDBK-217F)

質量

• 358g

9.耐環境性能

温度

• オペーレーティング
  0 〜 +60 ℃
  空冷条件（10m³/h 以上の空気流量）
• 保存
  -40〜+85°C

湿度

• オペーレーティング
  結露なし条件にて最大95%
• 保存
  結露なし条件にて最大95%

高度

• -300m 〜 +3,000m

衝撃

• Shock 15g/11ms, Bump 10g/16ms

振動

• 2g/10..150Hz

＊コーティング・オプションがあります

10.安全規格

フレーマビリティ
UL94V-0

11.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2 （ESD）

IEC1000-4-4 (burst)

12.ソフトウェアサポート

• MENMON
• Linux (ELinOS)
• VxWorks®
• QNX®

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI

33 MHz/32 bit PCI-to-PCI Bridge

CompactPCI® システムスロット対応
PICMG 2.0 R30 準拠

V(I/O): +3.3Vまたは+5V (ユニバーサルボード)

2.CPU

PowerPC® MPC5200B

最大400MHz

3.メモリ

DDR SDRAM 最大256MB搭載可

メモリバス周波数　64MHz

4.オンボードFlash

最大 8MB boot Flash

NAND Flash 最大1GB搭載可（FPGA制御)

16MB追加SDRAM,FPGA制御(ビデオデータ等に使用）

2MB GoldCap-backed SRAM または128KB non-volatile FRAM

8kbitsのシリアルEEPROM（工場設定値用）

5.I/Oインターフェース

パラレルIDE x 1 (44pinオンボードコネクタ,FPGA制御）

10/100Base-T Ethernet x 2

10/100Mbits/s Fast Ethernet x 1 （前面）

COM1RS232（前面、RJ45またはD-sub）

COM10（I/Oコネクタ経由）

CAN バス　X 2 ,2.0 A/B CAN プロトコル

GPIO 36ライン(FPGA制御)

6.FGPA

Altera CycloneII EP2C20

7.その他の機能

RTC（バックアップ電池付）

電源監視、ウォッチドッグ

リセットボタン

ユーザーLED x 3、FPGA Power status LED X 1

8.電気的特性その他

消費電力(CompactPCI標準タイプ)

• +5V (-3%/+5%) 10mA max.
• +3.3V (-3%/+5%)  1A typ.

消費電力(スタンドアローンタイプ)

• +5V (-3%/+5%) 800mA typ.
• 5Vのみ使用.

MTBF

• 277,234h @ 40℃

質量

• 250g

9.耐環境性能

温度

• オペーレーティング
  -40〜 +85 ℃ (qualified components)
  空冷条件 10m³/h 以上の空気流量
• 保存
  -40〜+85°C

湿度

• オペーレーティング
  結露なし条件にて最大95%
• 保存
  結露なし条件にて最大95%

高度

• -300m 〜 +3,000m

衝撃

• Shock 15g/11ms, Bump 10g/16ms

振動

• 2g/10..150Hz

＊コーティング・オプションがあります

10.安全規格

フレーマビリティ
UL94V-0

11.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2 （ESD）

IEC1000-4-4 (burst)

12.ソフトウェアサポート

• MENMON
• Linux (ELinOS)
• VxWorks®
• QNX®
• CANopenファームウエア(Vector Informatik)
• CANサポート:MENドライバインタフェースシステム(Windows,Linux,VxWorks,QNX,OS-9)

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

CompactPCI® PICMG 2.0 R30 規格適合

システムスロット対応

32-bit/33-MHz PCI Express®-to-PCI bridge

V(I/O): +3.3V

2.CPU

Intel® Atom Z510,Z530P,Z510PT,Z520PT

CPUクロック　最大1.6GHz

システムバス周波数　400MHzまたは533MHz

チップセット Intel® System Controller Hub US15W

3.メモリ

512KB L2 キャッシュ プロセッサに内蔵

システムメモリ　最大 2GB DDR2 SDRAM

• Soldered
• 400/533 MHz メモリバス周波数　（FSB周波数に固定）

2MB 不揮発性 SRAM （FPGAから制御）

4.オンボードFlash

2MB boot Flash

Compact Flash カードインタフェース

• USB経由
• Type I
• DMAサポート

microSD カードスロット　X 1

• USB経由
• SDIO Revision1.1 および MMC Revision 4.0 (backward-compatible)

5.ストレージ

SATA

• 転送速度　最大 100MB/s
• PATA-to-SATA コンバータ経由
• リアI/OコネクタJ2経由

6.グラフィックス

Intel® System Controller Hub US15Wに内蔵

最大解像度　1600X1200ピクセル

VGAコネクタ　フロントパネル

• SDVOポート(from chipset)経由

7.I/Oインターフェース

USB

• 2 X シリーズA コネクタ　フロントパネル
• 1 X USB　PS/2 インタフェース用
• 1 X USB　CompactFlash®/MicroSD 接続用
• UHCIおよびEHCI
• データレイト　最大480Mbit/s

イーサネット

• 1 X 10/100/1000Base-T
• one PCI Express® X1 link (from chipset)　経由
• 1 X 10/100Base-T
• FPGAから制御
• RJ45コネクタ　フロントパネル
• 各チャネルごとに　2 X ステータスLED

RS232 UART X 1 （FPGAから制御）

• D-subコネクト　フロントパネル
• SA-Adapter経由
• データレイト　最大115.2kbit/s
• 60バイト　送信/受信バッファ
• ハンドシェイクライン　CTS,RTS;DCD,DSR,DTR;RI

ユーザ I/Oライン　X 66 （FPGAから制御）

• FPGAのコンフィグレイションに依存
• リアI/Oコネクタ経由

PS/2 キーボード/マウス

• PS/2コネクタ　フロントパネル
• USB-PS/2コンバータ経由

8.フロントパネル（標準）

VGA

2 X USB 2.0 (Series A)

2 X イーサネット(RJ45）

1 X COM (D-sub)

PS/2

9.FGPA

標準コンフィグレーション

• メインバスインタフェース
• 16Z024_SRAM　SRAMコントローラ
• 16Z125_UART　UARTコントローラ
• 16Z087_ETH　イーサネットコントローラ
• 16Z034_GPIO　GPIOコントローラ

10.PCI Express®

One x1 link　1000Base-Tイーサネットコントローラに接続

One x1 link　PCI Express® to PCIブリッジ用

データレイト　250MB/s (2.5Gbit/s per lane)

11.その他の機能

リアルタイムクロック（GoldCapまたはバッテリ付）

電源監視、ウォッチドッグ

温度測定

ステータスLED x 1 from board controller

FPGAステータス LED x 1

ユーザーLED x 6 (FPGA から制御）

リセットボタン

12.電気的特性その他

消費電力

• +5V (-3%/+5%) , 0.9A typ.(ネットワーク接続時）
• +3.3V (-3%/+5%) , 0.9A typ.(ネットワーク接続時）
• +12V (-5%/+5%)  3.3V検出のみに使用

MTBF

• tbd.

形状

• CompactPCI® 規格3Uボード
• 8HP イジェクタ含

質量

• 458g

13.耐環境性能

温度

• 動作時
  -40〜 +85 ℃ (screened)
  空冷条件 1m/s以上の風速
• 保存時
  -40〜+85°C

湿度

• 動作時
  結露なし条件にて最大95%
• 保存時
  結露なし条件にて最大95%

高度

• -300m 〜 +3,000m

衝撃

• Shock 15g/11ms, Bump 10g/16ms

振動

• 1g/10..150Hz

＊コーティング・オプションがあります

14.安全規格

フレーマビリティ
UL94V-0

15.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2 （ESD）

IEC1000-4-4 (burst)

16.BIOS

Award BIOS

17.ソフトウェアサポート

• Windows®
• Linux
• VxWorks®(ご要望)
• QNX®(ご要望)

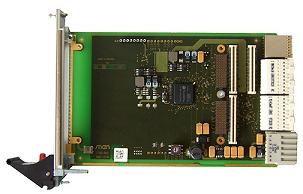

写真をクリックすると拡大写真をご覧になれます。

1.メザニンスロット

XMCスロット X 1
・ XMC規格VITA 42.3-2006準拠
・ PCI Expressリンク：2 linkおのおの1lane、4lane、8lane

またはPMCスロット X 1
・ 32/64-bit、33/66MHz
・ PCI-X、133MHz

2.PCI Express to PCI-Xブリッジ

PCI-XまたはPCIローカルバス２．２サポート

PCI Express link X 1サポート（4lane)

3.CompactPCI Express

PICMG EXP.0 R1.0準拠

XP1コネクタ：　電源供給

XJ2、XJ3：　CompactPCI Express link

XJ4：　コントロール信号、GND

4.電気的特性 その他

消費電力

・+12V(-5%/+5%), XMC、PMC用

・+5V(-5%/+5%),PMC用

・+3.3V(-5%/+5%), XMC、PMC用

・-12V(-10%/+10%),100mA

MTBF

・tbd.

形状

・標準シングル・ユーロカード、4HP(イジェクタ―含む)

質量

・152g

5.耐環境性能

動作温度

　0 〜 +60℃

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10〜150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

XMC、PMCドライバサポート

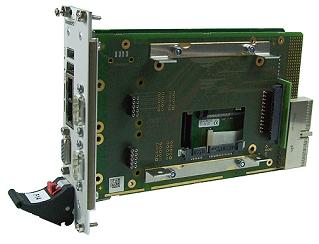

写真をクリックすると拡大写真をご覧になれます。

1.PCI EXpress®

Two X 1 link リアI/O経由

データ転送レート　250MB/s (2.5 Gbit/s per lane)

2.ストレイジ

1 X シリアルATA(SATA)ポート　オンボード2.5"ハードディスク用

・ 転送レート　最大 150MB/s　（ハードディスクに依存します）

・ RAID 0/1/5 サポート

4 X シリアルATA(SATA)ポート　リアI/O経由

・ オンボード SATA コントローラ　one PCI Express® lane 経由

・ ポートマルチプライヤ

・ 転送レート　最大 150MB/s　

・ RAID 0/1/5 サポート

3.UART

2 X ポート　フロントパネル

SA-アダプタ　10ピンコネクタ

RS232、・・、RS422 　絶縁　有/無

RS422では全二重動作のみ可

データレート　最大 230.4kbit/s

送受信用にFIFOバッファ装備

ハンドシェイクライン　フルサポート、SA-アダプタに依存します　

4.USB

2 X 2.0 ホストポート　リアI/O経由

データレート　最大 480Mbit/s

5.CompactPCI®に関する備考

CompactPCI® J1 は機械的強度の為アセンブルされています。また。

　　電源供給に使われています。

CompactPCI® J2 はリアI/O用に使われています。

6.電気的特性 その他

供給電圧/消費電力

・+5V(-3%/+5%), 3.8A

・+3.3V(-3%/+5%), 0.8A

形状等

・CompactPCI®規格の3Uボード

・CPUの右側にマウントします。

質量

・150g （ハードディス、SA-Adapterを含まず））

7.耐環境性能

動作温度

　0 〜 +60℃

　空冷条件 1.0m/s 以上の風速

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10..150Hz

絶縁コーティング済み

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

10.ソフトウェアサポート

ドライバサポートはお使いになるCPUボードのデータシートを参照下さい。

写真をクリックすると拡大写真をご覧になれます。

1.I/O

Ethernet

・2 X 10/100/1000Base-T Ethernet ポート
・Lemo コネクタ　フロントパネル（標準）、オプションで9ピンD-subコネクタ
・Ethernetコントローラは two X 1 PCIe linkに接続　
・各チャネル　2 X オンボードLED

UART

・1 ポート フロントパネル
・10 ピンコネクタ経由でSA-Adapterを使用
・RS232..RS422 　絶縁/非絶縁
・全二重はRS422のみ可能
・データレイト最大1 Mbit/s

・FIFOバッファ　送信、受信

・ハンドシェイクライン:フルサポート,SA-Adapterに依存します。

・SA-Adapterは出荷時に装着されます。

2大規模ストレイジ

シリアルATA(SATA)

・ 1 サポート オンボード2.5インチハードディスドライブ用

・ 転送速度　最大150MB/s （ハードディスクに依存します）

・ RAID 0/1 サポート(CPUボードに依存します）

3.電気的特性 その他

供給電圧/消費電力

・+5V(-3%/+5%), 600mA typ. (ハードディスク除く）

・+3.3V(-3%/+5%), 1.6A typ. (ハードディスク除く）

MTBF　

・1,290,994h @ 40℃ according to IEC/TR 62380 (RDF 2000)

形状

・CompactPCI 3Uサイズ、CPUの右側（標準）、

　　　オプションで左側にマウントできます

質量

・150g （ハードディス、SA-Adapterを含まず））

4.耐環境性能

動作温度

　-40 〜 +85℃ (ハードディスクのスペックに依存します）

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10..150Hz

絶縁コーティング済み

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

7.ソフトウェアサポート

ドライバサポートはお使いになるCPUボードのデータシートを参照下さい。

写真をクリックすると拡大写真をご覧になれます。

1.XMCスロット

1 X PCI Express link 4 lane (サイドカードコネクタ経由）
XMC規格 VITA 42.3-2006 準拠
下記の2種類のコンフィグレーションが可能（スイッチによる切り替え）
・ 1 PCI Express link with 4 lane J15経由　
・ 2 link with 1 lane J15,J16経由

2PMCスロット

PCI Express to PXI-X ブリッジ経由

・ PCI-X またはPCI ローカルバス規格 2.2 をサポート

・ 1 PCI Express link with 4 lane（最大) サポート

32/64-bit,33/66MHz

PCI-X,133MHz

3.電気的特性 その他

供給電圧/消費電力

・+12V(-5%/+5%), XMC , PMC 用

・+5V(-5%/+5%), PMC 用

・+3.3V(-5%/+5%), XMC , PMC 用

・-12V(-10%/+10%), 100mA (オンボードで供給 XMC , PMC 用）

電源はバックプレーンCompactPCI J1コネクタから供給される必要があります。　

MTBF　

・982,267h @ 40℃ according to IEC/TR 62380 (RDF 2000)

形状

・CompactPCI 3Uサイズ、CPUの右側にマウントできます

質量

・144g（XMC,PMCを含まず）

4.耐環境性能

動作温度

　-40 〜 +85℃

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　1g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

7.ソフトウェアサポート

XMC,PMC用ドライバ

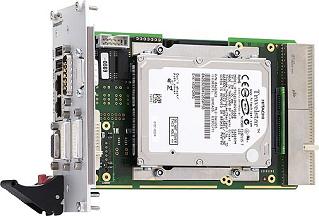

写真をクリックすると拡大写真をご覧になれます。

1.I/O

FireWire
・ 1ポート FireWire コネクタ フロントパネル
・ IEEE1394準拠
・ フル 400Mbps PCI Express経由
・ 電源リモート供給 12V/1.5A （power class 1）

DVI
・ 1ポート DVI-Dコネクター フロントパネル
・ シングルリンク
・ SDVO パネルリンク トランスミッター
・ 最大解像度 1600 X 1200 ピクセル
・ 60Hzリフレッシュレイト

オーディオ
・ 1 X HD (high definition) audio codec フロントパネル
・ シンメトリック ステレオ出力 (2 X 185mW モノアンプ）

UART
・ 1ポート　RS232 アダプタケーブル経由
・ 2ポート　RS232 カスタマイズアダプタケーブル経由（オプション）
・ 1ポート　RJ45 コネクタ フロントパネル
・ 最大 1Mbps
・ FIFO 付　（送受信）
・ ハンドシェイクライン CTS、RTS COM1用

2.マスストレージ

シリアルIDE（SATA）ポート

・ オンボード2.5インチSATAハードディスク用　１ポート

・ 最大転送速度　150MB/s（ハードディスク装置に依存）

・ RAID level 0/1 サポート（CPUボードに依存）

3.電気的特性 その他

消費電力

・+5V(-3%/+5%),440mA typ.　ハードディスク装置個含まず

・+3.3V(-3%/+5%), 390mA typ.　ハードディスク装置個含まず

MTBF

・947,377 h @ 40℃

質量

・146g（ハードディスク装置含まず）

4.耐環境性能

動作温度

　0 〜 +60℃から-40 〜 +85℃（ハードディスク装置に依存）

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

7.ソフトウェアサポート

UART用ドライバ、FireWire用ドライバ

Windows®

Linux(お問い合わせ下さい)

VxWorks®(お問い合わせ下さい)

QNX®(お問い合わせ下さい)

写真をクリックすると拡大写真をご覧になれます。

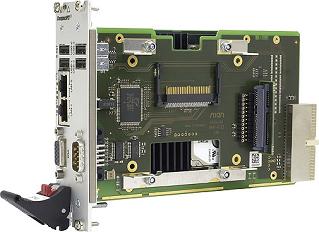

1.I/O

USB
・ 2ポート USB2.0
・ Series A コネクタ　フロントパネル
・ UHCI装備
・ 最大 480Mbps
・ High current 最大 1A

UART
・ 1ポート　RS232 フロントパネル
・ 300bit/s〜230kbit/s　（シールド付ケーブルで最大 1Mbps）
・ FIFO 付　（送受信）
・ ハンドシェイクライン フルサポート

2.マスストレージ

シリアルIDE（SATA）ポート

・ オンボード2.5インチSATAハードディスク用　１ポート

・ 最大転送速度　150MB/s（ハードディスク装置に依存）

・ RAID level 0/1 サポート（CPUボードに依存）

コンパクトファラッシュカードI/F

・ USB to PATAコンバータ経由

・ Type I

・ true IDEモード

・ マルチワード DMA 2 および UDMA 4 サポート

3.電気的特性 その他

消費電力

・+5V(-3%/+5%),50mA typ.　ハードディスク装置個含まず

・+3.3V(-3%/+5%), 95mA typ.　ハードディスク装置個含まず

MTBF

・tbd h @ 40℃

質量

・130g（ハードディスク装置、コンパクトファラッシュ含まず）

4.耐環境性能

動作温度

　0 〜 +60℃から-40 〜 +85℃（ハードディスク装置に依存）

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

ドライバーは御使用になるCPUボードのデータシートを御参照ください。

写真をクリックすると拡大写真をご覧になれます。

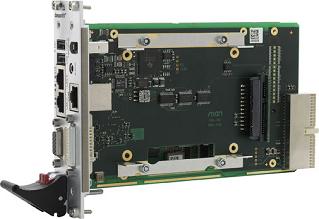

1.CompactPCI® Express

CompactPCI® Express PICMG EXP.0 R1.0 規格準拠
CompactPCI® Express XP1 コネクタ 電源用
CompactPCI® Express XJ1、XJ2　4 CompactPCI® Express links with 1 lane each
CompactPCI® Express XJ4 コネクタ 信号/GND用

2.I/O

DVI
・ 1ポート DVI-Dコネクター フロントパネル
・ SDVO パネルリンク トランスミッター
・ 最大解像度 1600 X 1200 ピクセル
・ 60Hzリフレッシュレイト
・ デュアルモニタ サポート

USB
・ 1ポート USB2.0
・ Series A コネクタ　フロントパネル
・ UHCI装備
・ 最大 480Mbps
・ High current 最大 1A

UART
・ 1 ポート　フロントパネル
・ 10ピンコネクタ経由でSAアダプタを使用
・ RS232〜RS422、絶縁/非絶縁 選択可
・ 全二重はRS422のみ可能
・ 最大 1Mbps
・ FIFO 付　（送受信）
・ ハンドシェイクライン フルサポート（SAアダプタに依存）

3.マスストレージ

シリアルIDE（SATA）ポート

・ オンボード2.5インチSATAハードディスク用　１ポート

・ 最大転送速度　150MB/s（ハードディスク装置に依存）

・ RAID level 0/1 サポート（CPUボードに依存）

4.電気的特性 その他

消費電力

・+5V(-3%/+5%),tbd　ハードディスク装置個含まず

・+3.3V(-3%/+5%), tbd　ハードディスク装置個含まず

MTBF

・1,861,103 h @ 40℃

質量

・150g（ハードディスク装置含まず）

5.耐環境性能

動作温度

　0 〜 +60℃から-40 〜 +85℃（ハードディスク装置に依存）

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

ドライバーは御使用になるCPUボードのデータシートを御参照ください。

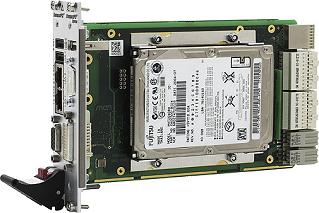

写真をクリックすると拡大写真をご覧になれます。

1.I/O

DVI
・ 1ポート（4HP)または2ポート（8HP） DVI-Dコネクター フロントパネル
・ SDVO パネルリンク トランスミッター
・ 最大解像度 1600 X 1200 ピクセル
・ 60Hzリフレッシュレイト
・ デュアルモニタ サポート

オーディオ
・ 1 X HD (high definition) audio codec フロントパネル
・ シンメトリック ステレオ出力 (2 X 350mW モノアンプ）
・ シンメトリック モノ出力 (インデグレイテッド 2W クラスD モノアンプ）

RS232/RS422 UART （COM1）
・ 1 X D-sub コネクタ　セカンドフロントパネル
・ SAアダプタ経由
・ 最大 115.2kbps
・ 全二重はRS422のみ可能
・ ハンドシェイクライン フルサポート（SAアダプタに依存）

2.マスストレージ

シリアルIDE（SATA）ポート

・ オンボード2.5インチSATAハードディスク用　１ポート

・ 最大転送速度　150MB/s（ハードディスク装置に依存）

・ RAID level 0/1 サポート（CPUボードに依存）

3.電気的特性 その他

消費電力

・+5V(-3%/+5%),635mA typ.　ハードディスク装置個含む

　　（最大値はハードディスク装置に依存）

・+3.3V(-3%/+5%), tbd

MTBF

・1,069,323h @ 40℃

質量

・330g（ハードディスク装置、12HPパネルを含む）

4.耐環境性能

動作温度

　0 〜 +60℃から-40 〜 +85℃（ハードディスク装置に依存）

　産業用温度範囲はお問い合わせ下さい

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

7.ソフトウェアサポート

ドライバーは御使用になるCPUボードのデータシートを御参照ください。

写真をクリックすると拡大写真をご覧になれます。

1.I/O

UART （最大4ポート）
・ CPUボードからのUSBをUARTに変換
・ 2ポート　フロントパネル
・ 2ポート　オンボード（オプションでオンボードSATAの変わりに）
・ 10ピンコネクタ経由でSAアダプタを使用
・ RS232〜RS422、絶縁/非絶縁 選択可
・ 全二重はRS422のみ可能
・ 最大 1Mbps
・ FIFO 付　（送受信）
・ ハンドシェイクライン フルサポート（SAアダプタに依存）

2.マスストレージ

シリアルIDE（SATA）ポート

・ オンボード2.5インチSATAハードディスク用　１ポート

・ 外部デバイス用（SATA DVD用など）　１ポート

・ 最大転送速度　150MB/s（ハードディスク装置に依存）

・ RAID level 0/1 サポート（CPUボードに依存）

3.電気的特性 その他

消費電力

・+5V(-3%/+5%),21mA typ.

　　（SA1 SAアダプタ２個含む、ハードディスク装置含まず）

・+3.3V(-3%/+5%),50mA typ.

　　　（SA1 SAアダプタ２個含む、ハードディスク装置含まず）

MTBF

・1,663,000h @ 40℃

質量

・145g（ハードディスク装置含まず）

4.耐環境性能

動作温度

　-40 〜 +85℃（ハードディスク装置に依存）

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

7.ソフトウェアサポート

ドライバーは御使用になるCPUボードのデータシートを御参照ください。

　　

写真をクリックすると拡大写真をご覧になれます。

1.Ethernetスイッチ機能

・ 8-ポート 10/100Base-T フロントパネル（最大）
・ 1-チャネル 10/100Base-T リア（J1またはJ2）
・ 9 X MAC units、Layer 2 switch
・ オートネゴシエーション
・ 1K MAC アドレス ルックアップテーブル、自動学習・エージング
・ Layer 2 ルーティング制御
・ 全二重 IEEE 802.3X または半二重バックプレッシャーフローコントロール
・ 自動 MDI/MDI-X クロスオーバー
・ 転送速度自動認識（10/100Mbits/s）
・ ポート毎の固定初期設定（オプション）
　　802.1pプライオリティ、ポートベースプライオリティ
　　ポートベースVLAN
　　全二重、100Base-TX （オートネゴシエーションディセイブル時の設定）

2.フロントI/O

8 X RJ45 コネクター(2スロット）

6 X D-sub コネクター（2スロット）

4 X RJ45 コネクター（１スロット）

最大18 リンク/アクティビティ イーサネットステータスLED（各チャネル２個）

3.CompactPCI®

・ CompactPCI 規格 2.0 R3.0 準拠
・ 3U CompactPCI® bus １スロット
・ ペリフェラルスロット対応
・ PCI 規格 2.1 準拠
・ 32-bit/33-MHz PCI-to-PCI ブリッジ
・ V(I/O): +3.3V または +5V（ユニバーサルボード）

4.電気的特性 その他

消費電力

・+5V(-3%/+5%),1200mA max.
・+3.3V(-3%/+5%),400mA max.

MTBF

・442,000h @ 40℃

重量

・200g

5.耐環境性能

動作温度

　-40 〜 +85℃

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

82551ER Fast Ethernet コントローラー用ドライバー

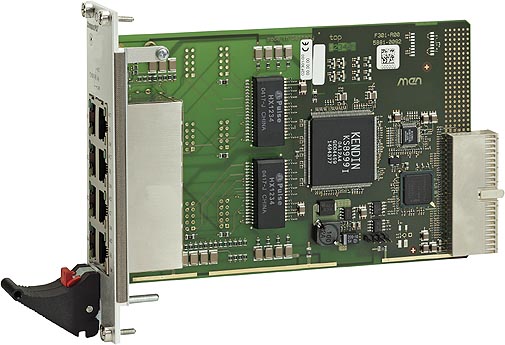

写真をクリックすると拡大写真をご覧になれます。

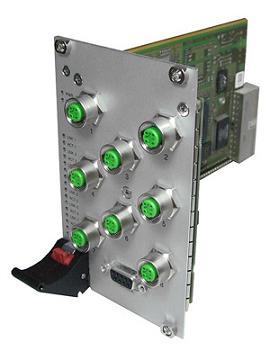

1.Ethernetスイッチ主要機能

・ 8-ポート 10/100Base-T フロントパネル

　　電気的絶縁：1500Vrms

・ 1-チャネル 10/100Base-Tポート リアCompactPCI®J1コネクタ経由
・ オートネゴシエーション
・ 高速ノンブロッキング、ストアアンドフォワード スイッチング
・ 8K MAC アドレス ルックアップテーブル、自動学習・エージング

・ QoS（Ouality of Service）4トラフィッククラス、
　　(IEEE802.1p タグドフレーム)
・ Layer 2 スイッチング
・ バックプレッシャーまたはIEEE802.3xフローコントロール
・ 自動 MDI/MDI-X クロスオーバー

・ TCP/IP (IPv4,IPv6)

2.マネージメント・ファームウエア　システム機能

ユーザコンフィグレーションのセイブ、リストア

TFTP経由でのソフトウエアのアップグレイド

システムログ(syslog）およびe-mailアラート

リモートモニタリング(RMON)およびアラーム発生

ランニング・コンフィグレーションの表示

DHCP クライアント、サーバー、リレイ

管理インタフェース

　・CLI(RS232コンソール、telnet、SSH)

　・SNMP v3

　・WebUI (HTTP 、HTTPS/SSH)

外部ドングルからのスイッチコンフィグレーションのロード機能

3.マネージメント・ファームウエア　レイヤ２機能

トランスペアレント・ブリッジ

Qos(DiffServ)、802.1p トラフィック・プライオリティ・キュー、

　　Polishing、シェービング

VLAN-aware bridging with GARP

静的および動的VLAN　(GVRP経由)

マルチキャストグループの動的学習(GMRP経由)

Rapid Spanning Treeプロトコル、Multiple Spanning

　　Treeプロトコル （ループフリー・トポロジーの保障）

IGMP プロキシー

アグリゲーティング・フィジカルポート

リンクレイヤディスカバリプロトコル(LLDP)

SBMP (v1,v2c,v3) エージェント、MIBサポート

4.マネージメント・ファームウエア　セキュリティー機能

ユーザー認証 802.1x

SNMP、CLI、webからのマネージメントアクセス（有資格マネージャー限定）

トラフィックフィルタリング用のMACベース、IPベースのアクセスリスト(ACL)

5.サポートしているイーサネット規格

トランスペアレント・ブリッジ：IEEE 802.1d,2004

VLAN：IEEE 802.1q Rev D5.0 , 2005

ポート・ベースVLAN：IEEE 802.1q Rev D5.0, 2005

GVRP/GMRPサポート：IEEE 802.1d

Rapid Spanning Tree Protocol：IEEE 802.1d

Multiple Spanning Tree：IEEE 802.1s, IEEE 802.1q Rev D5.0, 2005

IGMPスヌーピング：draft-ietf-magma-snoop-12.txt

MLDスヌーピング：draft-ietf-magma-snoop-12.txt

リンク・アグリゲーション：IEEE 802.3ad, 2005

ポート・ベース認証(EAP付)：IEEE 802.1x REV2004

Link Layer Discovery Protocol：IEEE 802.1ab, 2005

プライオリティーベース・スイッチング：IEEE 802.1p

6.サービス・インタフェース

フロントパネル　9ピン D-Subコネクタ

RS232 / V24

I2Cインタフェース　外部トングル用

7.フロントI/O

8 イーサネットポート　RJ45またはM12 Dコネクター

1 サービス・インタフェース　9ピン D-Subコネクタ

16 リンク/アクティビティ イーサネットステータスLED（各チャネル２個）

ステータスLED　電源およびリセットおよびエラー・コード

8.CompactPCI®

・ CompactPCI®規格 2.0 R3.0 準拠
・ 3U CompactPCI® bus １スロット
・ ペリフェラルスロット対応
・ PCI 規格 2.1 準拠
・ V(I/O): +3.3V
・ 9番目のFast Ethernet ポート CompactPCI®　J1経由

9.電気的特性 その他

消費電力

・+3.3V(-3%/+5%), tbd.（現在未決定）

MTBF

・概算値 200,000h (tbc.) @ 40℃ according to IEC/TR62380 (RDF 2000)

質量

・316g (16HP モデル 、M12コネクタ搭載)

10.耐環境性能

動作温度

　-40 〜 +85℃ (qualified components)

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock EN60068-2-27準拠

　Bump　EN60068-2-29準拠

振動

　EN60068-2-6準拠

コーティング・オプションがあります(M12コネクタタイプでは標準です）

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

13.ファームウェア

コンフィグレーション、マネージメント用ファームウェアを搭載

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

CompactPCI® PICMG 2.0 R30 準拠

ペリフェラルスロット

32-bit/33-MHz

V(I/O): +3.3V

バスレス動作

• +5Vの供給、他の電圧はボード上で供給
• バックプレーンは電源供給のみ

2.CPU

PowerPC® MPC8314 PowerQUICC II Pro

266MHz

3.メモリ

256MB SDRAM システムメモリ

• メモリバス周波数　133MHz

4.オンボードFlash

16MB Flash

1 MB 不揮発性FRAM(オプション)

4MB SPI Flash(FPGA制御)

2KBのシリアルEEPROM（工場設定用）

5.I/O

Ethernet

• 2 X 10/100/1000Base-T Ethernet チャネル
• 1 X 10/100Base-T Ethernet チャネル (オプション、FPGA制御)
• RJ45コネクタ　フロントパネル
• 各チャネル 2 X LED

1 X RS232 またはRS422 UART　SAアダプタ経由

• D-Sub コネクタ　フロントパネル
• 10ピン　オンボードコネクタ
• データレート　115,200 bit/s
• ハンドシェイクライン: DTR、RTS、CTS

80 X GPIO line (FPGAから)

• J2 リアI/Oコネクタからアクセス

6.フロント接続

2 X Ethernet RJ45

COM1 D-Sub

7.リアI/O

80 X GPIO line (FPGAから)

8.FGPA

I/Oを追加できます

9.その他の機能

電源監視

ユーザーLED x 4

10.電気的特性その他

電源電圧/消費電力

• +5V (-3%/+5%) tbd.

形状

• CompactPCI® 3Uボード
• 4HP/8HP (イジェクタ含む)

MTBF

• 427,994h @ 40℃ according to IEC/TR 62380 (RDF 2000)

質量

• 166g (ヒートシンク、SAアダプタ除く)

11.耐環境性能

温度

• オペーレーティング
  -40〜 +85 ℃ (qualified components)
  空冷条件 1.0m/s 以上
• 保存
  -40〜+85°C

湿度

• オペーレーティング
  結露なし条件にて最大95%
• 保存
  結露なし条件にて最大95%

高度

• -300m 〜 +3,000m

衝撃

• Shock 15g、11ms; Bump 10g、16ms

振動

• 2g、10〜150Hz

＊コーティング・オプションがあります

12.安全規格

フレーマビリティ
UL94V-0

13.電磁波

EN55022 (電磁波耐性）

IEC1000-4-2 （ESD）

IEC1000-4-4 (burst)

14.BIOS

U-Boot Universal Boot Loader

15.ソフトウェアサポート

• Linux (準備中)
• VxWorks® (準備中)
• QNX® (要ご依頼)

写真をクリックすると拡大写真をご覧になれます。

1.UARTインタフェース

8 X RS232/RS422/RS485 UART

ソフトウエアで構成を決定できます

スタート時のデフォルト：RS422　カスタマイズ可能

データレート

・ 最大 921,600 bit/s　RS422/RS485

・ 最大 230,400 bit/s　RS232

60バイトの送信、受信バッファ

ハンドシェイクライン　フルサポート(RS232)

全二重動作　RS422、半二重動作　RS485

チャンネル間絶縁　500V

フロントパネル　78ピン　D-sub コネクタ使用

2.その他の機能

4 X ステータスLED　フロントパネル

3.CompactPCI® バス

・ CompactPCI® 規格 PICMG 2.0 R3.0 適合

・ ペリフェラルスロット対応

・ V(I/O): +3.3V (+5V トレラント)

4.電気的特性 その他

供給電圧/消費電力

・+5V(-3%/+5%), 430mA

・+3.3V(-3%/+5%), 170mA

形状

・CompactPCI®規格の3Uボード

・フロントパネル　4HP(イジェクタ―含む）

MTBF

・96,149h @40℃　IEC/TR 62380 (RDF 2000)

質量

・182g

5.耐環境性能

動作温度

　-40 〜 +85℃ (qualified components)

　空冷条件 1m/s 以上の風速

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

9.ソフトウェアサポート

ドライバー　

　Windows®、Linux、VxWorks®、QNX®

写真をクリックすると拡大写真をご覧になれます。

1.I/Oインタフェース

FPGAのIPおよびSA-アダプタにより様々インタフェース構成が可能です

・ RS232

・ R422

・ R485

・ IBIS マスタ/スレイブ

・ CAN バス

・ HDLC

・ バイナリI/O

・ カスタムのI/OをFPGAに追加することも可能です

オンボードコネクタからアクセス可能なもの

・ フロントパネルの物理インタフェース

・ 2Xインタフェース　ダイレクト・オンボード接続

・ 最大6 インタフェース　10ピンリボンケーブル使用

出荷寺の標準構成

・ 8HP フロントパネル　5 X SA-アダプタ　(cut-outs)

・ 2 X CAN バス

・ 2 X UART

・ 1 X バイナリI/O

・ SA-アダプタは必要に応じてお選びください

2.メモリ

4MB シリアル Flash 　FPGAコンフィグレーション用

3.ローカルPCIバス

・ 32-bit/33-MHz、3.3V V(I/O)

・ PCI 2.2 規格適合

4.CompactPCI® バス

・ CompactPCI® 規格 PICMG 2.0 R3.0 適合

・ ペリフェラルスロット対応

・ V(I/O): +3.3V

5.電気的特性 その他

供給電圧/消費電力

・+5V(-3%/+5%), 電流は使用するSA-アダプタに依存します。

　　200mA （SA-アダプタを除く)

・+3.3V(-3%/+5%), 150mA typ.

形状

・CompactPCI®規格の3Uボード

・フロントパネル　8HP(イジェクタ―含む）、最大5Xインタフェース搭載

MTBF

・460,656h @40℃　IEC/TR 62380 (RDF 2000)

質量

・175g (SA-アダプタ含まず）

　

6.耐環境性能

動作温度

　-40 〜 +80℃ (qualified components)

　空冷条件 1m/s 以上の風速

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

9.ソフトウェアサポート

ドライバー　

　Windows®、Linux、VxWorks®、QNX®

Flash アップデートツール　

　Windows®、Linux、VxWorks®

写真をクリックすると拡大写真をご覧になれます。

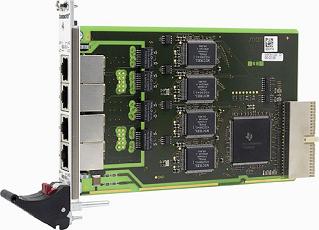

1.Ethernet

・ 4ポート X 10/100Base-TX
・ Micrel社 KSZ8841コントローラ　X 4　搭載
・ IEEE802.3x 準拠
　　全二重フローコントロール
　　半二重バックプレッシャー・コリジョンフローコントロール
・ 8KB 送受信FIFOバッファ
・ オートネゴシエーション、オートMDIXクロスオーバー
・ LinkMD® ケーブル診断機能
　　ケーブル長、不具合有無、不具合位置の識別
・ MACアドレスをオンボードEEPROMへ保存
・ 4 X 2 ステータスLED

2.フロントコネクター

4 X RJ45 コネクター

3.CompactPCI®

・ CompactPCI® 規格 PICMG 2.0 R3.0 準拠
・ ペリフェラルスロット対応
・ 32-bit/33-MHz PCI-to-PCI ブリッジ
・ V(I/O): +3.3V または +5V ユニバーサルボード

4.電気的特性 その他

絶縁電圧

・1000V　リンク間、1500V　リンク ー シールド間

消費電力

・+3.3V(-3%/+5%), 1A max.

MTBF

・875,481h @ 40℃

質量

・115g (標準品）

　

5.耐環境性能

動作温度

　-40 〜 +85℃ (qualified components)

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

PCBフレーマビリティ

UL 94V-0

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

ドライバー　

　Windows®、Linux、VxWorks®　(Micrel提供)

　QNX®(QNX®提供)

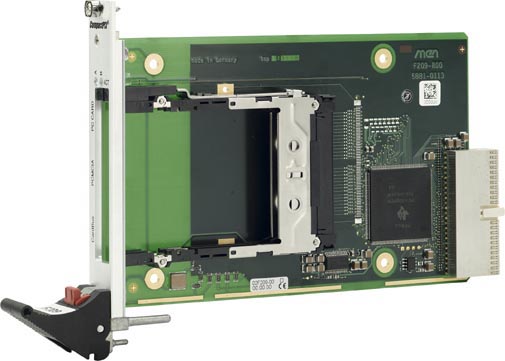

写真をクリックすると拡大写真をご覧になれます。

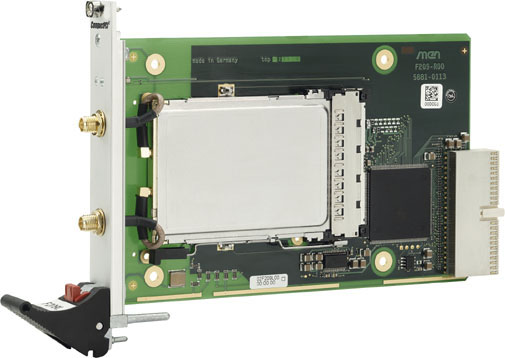

写真をクリックすると拡大写真をご覧になれます。

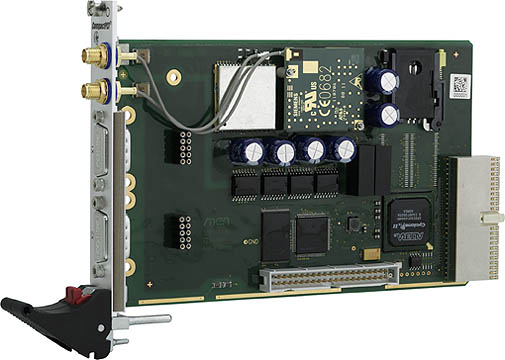

写真をクリックすると拡大写真をご覧になれます。

写真をクリックすると拡大写真をご覧になれます。

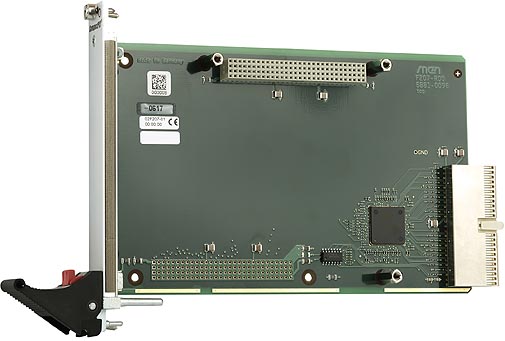

1.CompactPCI®

CompactPCI® 規格PICMG2.0R3.0準拠
ペリフェラルスロット対応
3UサイズCompactPCIバス
PCI2050 PCI-to-PCIブリッジ
・32-bit/33-MHzPCI-to-PCIブリッジ
・最大クロック周波数33MHz
V(I/O):+3.3Vまたは+5V

2.PCI-104

PCI-104 X 1 スロット
最大4枚までのPCI-104モジュールを積み重ねて搭載可能

3.ローカルPCIバス

32-bit/33-MHz,3.3Vまたは5V（オプション）V(I/O)
PCI規格2.2準拠

4.電気的特性 その他

消費電力

・+5V(-3%/+5%),40mA max.（PCI-104モジュールを除く）
・+3.3V(-3%/+5%),60mA max.（PCI-104モジュールを除く）

MTBF

・2,006,823h @ 40℃ (derived from MIL-HDBK-217F)

質量

・170g

5.耐環境性能

動作温度

　-40 〜 +85℃

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

6.安全規格

PCBフレーマビリティ

UL 94V-0

7.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

PCI-104ドライバー

写真をクリックすると拡大写真をご覧になれます。

1.UART

最大8ポート

オンボードコネクタ経由でアクセス

物理インタフェースはフロントパネルから10ピンリボンケーブル、

　　　SA-Adapterを使用

SA-Adapterの可能な構成

　・RS232

　・RS422

　・RS485

データレイト　最大2Mbit/s

60バイトの送信/受信バッファ

ハンドシェイクライン：フルサポート、SA-Adapterに依存します

2.FPGA

メインバスユニット、システムユニットなどが標準で搭載

I/O機能の追加が可能

3.その他

4 X ステイタスLED

4.Local PCI バス

32-bit/33-MHz、3.3V V(I/O)

PCI 規格2.2 準拠

5.Comact PCI バス

CompactPCIコア規格 PICMG 2.0 R3.0 準拠

ペリフェラルスロット

V(I/O)：+3.3V

6.電気的特性 その他

消費電力

・+5V(-3%/+5%)、電流はSA-Adaptersに依存します
・+3.3V(-3%/+5%)、 >500mA typ.

MTBF

・308,000h @ 40℃ (derived from MIL-HDBK-217F)

質量

・95g

形状その他

・CompactPCI規格の3Uボード

・シングル3Uフロントパネルスロットの場合　2 X UART

・8 X UARTの場合　追加2スロットが必要

・フロントパネル：アルミニュウム（1Xハンドル付）

7.耐環境性能

動作温度

　-40 〜 +85℃(qualified component)

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

8.安全規格

PCBフレーマビリティ

UL 94V-0

9.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

10.ソフトウェアサポート

ドライバ　Windows®、Linux 、VxWorks®、QNX®

Flash アップデートツール　Windows®、Linux 、VxWorks®

その他　お問い合わせください。

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI to PC/104 ブリッジ

1〜4 X PC/104 スロット

FPGA制御

2.CompactPCI バス

CompactPCIコア規格 PICMG 2.0 R3.0 準拠

ペリフェラルスロット

V(I/O)：+3.3V

3.FPGA

12,000LE (約 144,000ゲート相当)

4.電気的特性 その他

消費電力

・+5V(-3%/+5%)、電流はPC/104モジュールに依存します
・+3.3V(-3%/+5%)、 >500mA typ.

MTBF

・316,000h @ 40℃ (derived from MIL-HDBK-217F)

質量

・95g

形状その他

・CompactPCI規格の3Uボード

・シングル3Uフロントパネルスロット　

　　　(PC/104モジュール用には別にスロットが必要になります）

・フロントパネル：アルミニュウム（1Xハンドル付）

5.耐環境性能

動作温度

　-40 〜 +85℃(qualified component)

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

6.安全規格

PCBフレーマビリティ

UL 94V-0

7.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

PC/104用ドライバをサポート

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI®

32-bit/33-MHz ComapctPCI® bus
ペリフェラルスロット対応
PICMG 2.0 R3.0準拠
V(I/O): +3.3V

2.CPU

Nios® II ソフトプロセッサ
33Hz プロセッサ動作周波数

512Bインストラクションキャッシュおよび512Bデータキャッシュ

3.メモリ

SDRAM 32MB
・Soldered
・133MHz メモリバス周波数

4.オンボードFlash

オンボード 2MB boot Flash

5.FPGA

Altera® Cyclone EP1C12

6.I/Oインターフェイス

RS232 UART X 1 (COM10)
10ピンコネクター X 3 (FPGAから制御、SA-Adapter用）
40ピンプラグコネクター X 1（オプション、FPGAから制御、SA-Adapter用）

7.その他の機能

ユーザーLED X 4（FPGAから制御）

8.電気的特性 その他

消費電力

・+5V(-3%/+5%),電流はSA-Adaptersに依存します
・+3.3V(-3%/+5%),500mA typ.

MTBF

・308,000h @ 40℃

質量

・165g

9.耐環境性能

動作温度

　-40 〜 +85℃

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

10.安全規格

PCBフレーマビリティ

UL 94V-0

11.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

12.ソフトウェアサポート

Nios® サンプル設計データ（Quartus® II用）
Flash アップデートツール　Windows®、Linux 、VxWorks® 用
ドライバソフトウエア（FPGAに搭載した回路機能に依存します）

写真をクリックすると拡大写真をご覧になれます。

1.CompactPCI バス

CompactPCI規格 2.0 R2.1 準拠

CompactPCIバス用スロット X 1

DECチップ　21150 PCI-to-PCI ブリッジ

・ターゲット、イニシエータ　PCIバス

・最大クロック周波数　33MHz

・電源電圧　5Vおよび3.3V

PCI規格 2.1 準拠

32-bit PCIデータバス

V(I/O)：+3.3Vまたは+5V （ユニバーサルボード）

2.PC-MIP

1ボードで最大3 X PC-MIPモジュール

1 X Type I および 2 X Type II モジュールをサポート

ローカル 32-bit PCI バス

3.周辺接続

フロントパネル経由

4.電気的特性 その他

消費電力

・+5V(4.85V〜5.25V)、5mA typ.

・+3.3V(3.2V〜3.5V)、 150mA typ.

MTBF

・80,000h @ 50℃ (derived from MIL-HDBK-217F)

質量

・160g

形状その他

・CompactPCI規格の3Uボード

・フロントパネル：アルミニュウム（1Xハンドル付）

5.耐環境性能

動作温度

　0 〜 +60℃(その他の温度についてもご要望にて対応可)

　空冷条件 10m3/h 以上の空気流量

保存温度

　-40 〜 +85℃

動作湿度

　結露無しで最大95%

保存湿度

　結露無しで最大95%

高度

　-300m 〜 +3,000m

衝撃

　Shock 15g/11ms, Bump 10g/16ms

振動

　2g/10..150Hz

＊コーティング・オプションがあります

6.安全規格

PCBフレーマビリティ

UL 94V-0

7.EMC

EN 55022 (電磁波耐性)

IEC1000-4-2（ESD）

IEC1000-4-4 (burst)

8.ソフトウェアサポート

PC-MIP用ドライバ　Windpws、VxWorks、Linux、QNX、OS-9
