   SUA-RIO 主な特徴
SUA-RIO


写真をクリックすると拡大写真をご覧になれます。

SUA-RIO は, CompactPCI Serial 4 ポート 絶縁 RS-232 インタフェース リア I/O トランジションモジュールです。
100x80mm(3U) 4HP PICMG CPCI-S.0 カードです。
動作温度範囲は, -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版) に対応しています。

















PDF  PDFカタログ(4,960KB)
見積り依頼
AWSUARIO-2 240430
  1. 概要
    • CompactPCI Serial (PICMG CPCI-S.0)
    • リア I/O トランジションモジュール
    • CompactPCI Serial バックプレーン コネクタ rJ4
    • 形状 100x80mm (3U), 4HP リアパネル幅
    • CompactPCI Serial 8 x UART ペリフェラルカード SU1-TWIST, SU2-BALLAD, SU3-ENSEMBLE に適しています。
      (SU1, SU2, SU3 のバックプレーンコネクタ P4 整合します)
    • Expands front card to 8 ports in total (4 x front panel connectors, 4 x rear panel)
    • Any 4 + 4 port mix of isolated RS-232 and RS-485
  2. メザニンオプション
    • メザニン拡張モジュール (rJ4 not populated)
    • キャリアカードから 8 フロント(またはリア) ポートへ拡張, トータル 8HP パネル幅
    • CompactPCI Serial 8 x UART ペリフェラルカード SU1-TWIST, SU2-BALLAD, SU3-ENSEMBLE に適しています。 (8HP front panel assembly)
    • リア I/O モジュール SUA-RIO および SUB-RIO 適しています(8HP rear panel assembly)
    • スタッキングコネクタ M51 - M84, パススルー トップまたはボトムマウント
    • Any 4 + 4 port mix of isolated RS-232 and RS-485
  3. RS-232 トランシーバ
    • 2.5kV 絶縁バリア RS-232 トランシーバ (Analog Devices isoPower)
    • トランシーバ EIA/TIA-232-E 仕様にミートします
    • +/-8kV,+/-15kV ESD保護,トランシーバ 入力/出力 ピン
    • ハイデータレイト > 460kbps (each board tested @921.6kbps)
    • 最大 256 ノードに接続, 1 PartyLine バス
      (driver enable control via dedicated UART mode select outputs)
    • オープンおよびシュート回路,フェイルセーフインプット
    • コモンモード過渡耐性 > 25 kV/µs
    • Suitable for high noise data communications and diagnostic ports
  1. パネル I/O
    • 4 x リアまたはフロントパネルMicro-D 9-pin 高密度オスコネクタ
    • RS-232 ポートの絶縁, 各ポート毎 および 対ボード回路
    • Micro-D ケーブルのアセンブル可能 , 例) Micro-D から D-Sub オス/メス
    • オーダリングオプション 9 ピンコネクタ (4 ポートの場合 8HP F/P)
    • オプション 2 x D-SUB9 パネルコネクタ 要御要望 (4HP, 2 x micro ribbon flat cable assembly)
    • オプション 3 x D-SUB9 パネルコネクタ 要御要望 (4HP, handle replaced by knurled screw)
    • オプション 4 x D-SUB9 パネルコネクタ 要御要望 (8HP, 4 x micro ribbon flat cable assembly)
  2. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢ソリューション coating, sealing, underfilling に対応可能
    • カスタム仕様への修正対応可能
    • RoHS 認証
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
    • 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 89.4 年
    • EC 規則 EN55022, EN55035, EN60950-1 (UL60950-1/IEC60950-1) 適合

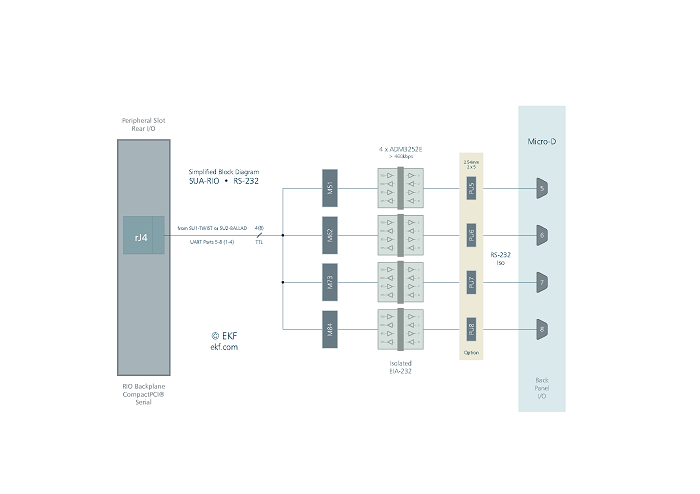

システムブロック図

システムブロック図

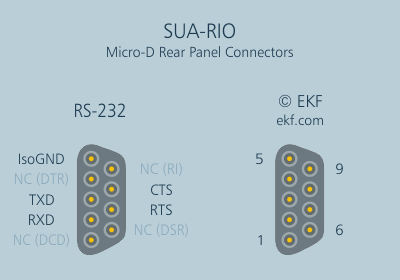

MICRO-D コネクタ

MICRO-Dコネクタ


SUA-RIO および SU1-TWIST アセンブリ

SSUA-RIO  SU1-TWIST Assembly

PDF  ブロック図 PDF(21KB)

PDF  MICRO-D コネクタ PDF(15KB)
