   SU3-ENSEMBLE 主な特徴
SU3-ENSEMBLE


写真をクリックすると拡大写真をご覧になれます。

SU3-ENSEMBLE は, CompactPCI Serial モジュラー絶縁 RS232 & RS485 インタフェース・ボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
動作温度範囲は, -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版) に対応しています。

















PDF  PDFカタログ(5,752KB)
見積り依頼
AWSU3ENSEMBLE-2 240430
  1. 概要
    • CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
    • シングル・ユーロカードサイズ 3U 4HP 100x160mm
    • Suitable for CompactPCI Serial peripheral slot (PCI Express enabled)
    • CompactPCI Serial バックプレーン コネクタ P1 (for PCI Express, single lane link)
    • オプション CompactPCI Serial バックプレーン コネクタ P4 リア I/O 用
    • オプション CompactPCI Serial バックプレーン コネクタ P6 for even more mechanical ruggedness
  2. UART
    • Pericom PCI Express octal UART PI7C9X7958
    • 8 x ハイパフォーマンス 950-class UART
    • 16C550 ソフトウエアコンパチブル
    • 128 バイト FIFO , トランシーバ/レシーバ 毎
    • 最大ボーレート 15Mbps
    • XON/XOFF インバンド・フローコントロール
    • CTS/RTS または DSR/DTR アウトオブバンド コントロール
    • ドライバ・イネーブル信号 PartyLine オペレーション用
    • データフレイム 5,6,7,8,9 bit
    • クロック プリスケール 4 〜 46
    • 14.4756MHz UART クロック
    • 50.0000 MHz クロックオプション 最速 RS-485 データレイト対応可能 (SU5-ENSEMBLE)
    • Windows WHQL デバイスドライバ サポート
    • QNX ドライバ サポート
  3. RS-485 トランシーバ モジュール
    • 3 種類のフロントパネル・コネクタから選択できます
    • SUF-RS485 - Micro-D (20mm 幅モジュール)
    • UH-RS485 - RJ45 (20mm 幅モジュール)
    • SUJ-RS485 - D-Sub 9-pos. (31mm 幅モジュール)
    • 5kV rms 絶縁バリア RS-485 トランシーバ (Analog Devices ADM2682)
    • 半二重または全二重に設定可能
    • +/-15kV ESD保護 RS-485 入力/出力 ピン
    • 最大データレイト 16Mbps
    • 1 PartyLine バス当たり 最大 256 ノード接続可能 (driver enable control via dedicated UART mode select outputs)
    • オープン, 短絡, ファイル・セーフ レシーバ入力
    • コモンモード過渡耐性 > 25 kV/µs
    • 過熱保護
    • Suitable e.g. for industrial fieldbus applications
  1. RS-232 トランシーバ モジュール
    • 3 種類のフロントパネル・コネクタから選択できます
    • SUE-RS232 - Micro-D (20mm 幅モジュール)
    • SUG-RS232 - RJ45 (20mm 幅モジュール)
    • SUI-RS232 - D-Sub 9-pos. (31mm 幅モジュール)
    • 2.5kV rms 絶縁バリア RS-232 トランシーバ (Analog Devices isoPower ADM3252E)
    • トランシーバは EIA/TIA-232-E 仕様にミートします
    • 最大データレイト 460kbps (each board tested @921.6kbps)
    • +/-8kV,+/-15kV ESD保護,トランシーバ 入力/出力 ピン
    • コモンモード過渡耐性 > 25 kV/µs
    • Suitable for high noise data communications and diagnostic ports
  2. フロントパネル I/O
    • 最大 4 トランシーバ・モジュール RJ45 and/or Micro-D, 4HP フロントパネル幅
    • 最大 8 トランシーバ・モジュール RJ45 and/or Micro-D, 8HP フロントパネル幅
    • 最大 6 トランシーバ・モジュール D-Sub, 8HP フロントパネル幅
      (flat cable attachment, front handle replaced by screw lock)
    • 色々な組み合わせトランシーバ・モジュールのカスタム仕様のフロントパネルに対応可能 最大 12HP
  3. オプション リア I/O
    • 4 リア I/O UART ポート (TTL レベル), P4 に接続, RIO モジュールと共に使用
    • 各リア I/O UART ポートは, RIO モジュール上の適切なトランシーバと共に使用できます。 例 RS-232, RS-485, 絶縁, 非絶縁
    • 標準リア I/O モジュールが利用可能 (SUA-RIO for 4 x RS-232 isolated, SUB-RIO for 4 x RS-485 isolated)
    • オプションの 8 ポート全てがリア I/O として利用可能 (SUC-RIO)
    • カスタム仕様リア I/O モジュールの設計にも対応致します。
  4. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢ソリューション coating, sealing, underfilling に対応可能
    • カスタム仕様への修正対応可能
    • RoHS 認証
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
    • 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 51.1 年 (SU3 board w/o transceiver modules)
    • EC 規則 EN55024, EN55032, EN62368-1 (CE) 適合

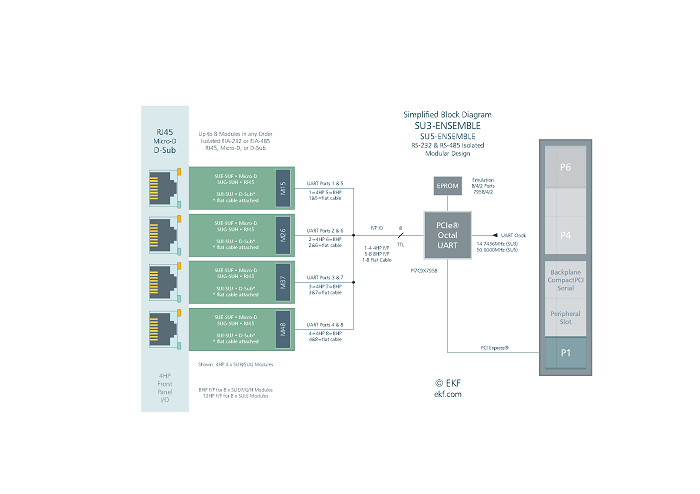

システムブロック図

システムブロック図

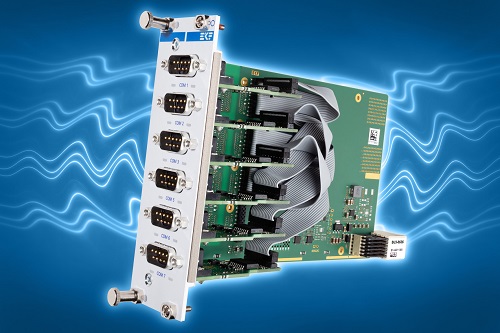

SU3-ENSEMBLE (8HP アセンブリ)

SU3-ENSEMBLE 8HP Assembly

PDF  ブロック図 PDF(23KB)
